마르텐사이트와 베이나이트는 오스테나이트의 냉각 과정에서 형성되는 대표적인 철강 조직입니다. 생성 조건과 경도·인성의 차이, 용접 열영향부에서의 경화와 수소균열 위험을 기능사 시험과 현장 관점에서 정리합니다.

📌 목차
1. 냉각속도와 철강 조직의 관계
2. 마르텐사이트란?
3. 마르텐사이트의 특징
4. 베이나이트란?
5. 상부 베이나이트와 하부 베이나이트
6. 마르텐사이트와 베이나이트 비교
7. 용접 열영향부와 경화조직
8. 경화조직과 수소균열
9. 시험 핵심 포인트
10. 현장 관리 포인트

지난 시간에는 페라이트, 오스테나이트, 펄라이트, 시멘타이트의 특징을 살펴보았습니다. 이번 시간에는 오스테나이트가 비교적 빠르게 냉각될 때 형성되는 대표적인 조직인 마르텐사이트와 베이나이트를 알아보겠습니다.

마르텐사이트와 베이나이트는 모두 강의 강도와 경도를 높이는 조직입니다. 그러나 생성되는 냉각 조건과 내부 구조, 인성, 균열 위험에는 큰 차이가 있습니다. 특히 용접에서는 열영향부에 형성되는 마르텐사이트가 저온균열과 수소균열의 중요한 원인이 될 수 있으므로 반드시 이해해야 합니다.

🔷 1. 냉각속도와 철강 조직의 관계

철강을 변태온도 이상으로 가열하면 기존의 페라이트와 펄라이트 조직은 오스테나이트로 변합니다. 이후 오스테나이트를 어떤 속도로 냉각하느냐에 따라 최종 조직이 달라집니다.

냉각 조건	주로 형성되는 조직	대표적인 성질
매우 느린 냉각	페라이트·펄라이트	비교적 부드럽고 인성이 좋음
중간 정도의 냉각	베이나이트	강도와 인성의 균형이 좋음
매우 빠른 냉각	마르텐사이트	매우 단단하지만 취성이 큼

✔ 기본 흐름
오스테나이트 형성 → 냉각속도 결정 → 최종 조직 형성 → 강도·경도·인성·균열 위험 결정

🔷 2. 마르텐사이트(Martensite)란?

마르텐사이트는 오스테나이트를 매우 빠르게 냉각할 때 형성되는 대표적인 경화조직입니다. 냉각속도가 매우 빠르면 탄소가 충분히 확산하지 못한 상태에서 결정구조가 급격하게 변합니다.

이때 탄소가 철의 결정격자 내부에 갇히면서 격자가 크게 뒤틀리고 높은 내부응력이 발생합니다. 이러한 구조 때문에 마르텐사이트는 매우 높은 경도와 강도를 가지지만 연성과 인성은 낮아집니다.

마르텐사이트 변태는 탄소가 이동하여 새로운 조직을 만드는 확산변태가 아니라, 결정격자가 순간적으로 변하는 무확산변태입니다. 기능사 시험에서는 마르텐사이트를 ‘급랭으로 형성되는 가장 단단한 조직’으로 기억하면 이해하기 쉽습니다.

🔷 3. 마르텐사이트의 특징

구분	마르텐사이트의 특징
생성 조건	오스테나이트를 임계냉각속도 이상으로 급랭
변태 방식	탄소 확산이 거의 없는 무확산변태
결정구조	체심정방격자(BCT)
기계적 성질	경도와 강도가 매우 높음
단점	연성과 인성이 낮고 균열에 민감
용접 영향	HAZ 경화와 수소균열 위험 증가

마르텐사이트의 경도는 강의 탄소 함량이 높을수록 증가하는 경향이 있습니다. 따라서 고탄소강이나 탄소당량이 높은 저합금강은 용접 후 급속 냉각되면 열영향부가 매우 단단해질 수 있습니다.

🔷 4. 베이나이트(Bainite)란?

베이나이트는 오스테나이트가 펄라이트가 형성되는 온도보다 낮고, 마르텐사이트가 형성되는 온도보다 높은 중간 온도 범위에서 변태하여 만들어지는 조직입니다.

베이나이트는 일반적으로 페라이트와 미세한 탄화물로 구성됩니다. 펄라이트보다 미세하고 강하며, 마르텐사이트보다는 경도가 낮지만 인성이 우수합니다. 따라서 강도와 인성의 균형이 비교적 좋은 조직으로 평가됩니다.

베이나이트 변태는 탄소의 확산이 일부 일어나는 변태로, 마르텐사이트의 무확산변태와 구분됩니다. 용접 열영향부에서도 재질과 냉각조건에 따라 베이나이트가 형성될 수 있습니다.

💡 쉽게 비교하기
펄라이트보다 강하고 마르텐사이트보다 질긴 조직이 베이나이트입니다.

🔷 5. 상부 베이나이트와 하부 베이나이트

베이나이트는 변태온도에 따라 상부 베이나이트와 하부 베이나이트로 구분됩니다. 상대적으로 높은 온도에서 형성되는 조직을 상부 베이나이트, 더 낮은 온도에서 형성되는 조직을 하부 베이나이트라고 합니다.

구분	생성 조건	특징
상부 베이나이트	비교적 높은 베이나이트 변태온도	탄화물이 페라이트 경계 부근에 형성되며 비교적 거친 조직
하부 베이나이트	비교적 낮은 베이나이트 변태온도	탄화물이 더 미세하게 분포하며 강도와 인성이 우수

일반적으로 하부 베이나이트는 상부 베이나이트보다 조직이 미세하고 경도가 높으며, 강도와 인성의 조합도 우수합니다.

🔷 6. 마르텐사이트와 베이나이트 비교

구분	마르텐사이트	베이나이트
냉각 조건	매우 빠른 냉각	중간 정도의 냉각
변태 방식	무확산변태	탄소 확산을 동반한 변태
경도	매우 높음	펄라이트보다 높고 마르텐사이트보다 낮음
인성	낮음	비교적 우수
균열 위험	높음	마르텐사이트보다 낮음
대표 특징	고경도 경화조직	강도와 인성의 균형이 좋은 조직

✔ 한 번에 기억하기
마르텐사이트 = 가장 단단하지만 균열에 민감
베이나이트 = 마르텐사이트보다 덜 단단하지만 인성이 우수

🔷 7. 용접 열영향부와 경화조직

용접 시 열영향부는 아크열에 의해 변태온도 이상으로 가열되면서 오스테나이트가 형성됩니다. 용접이 끝나면 주변 모재로 열이 빠르게 전달되면서 냉각이 시작됩니다.

모재가 두껍거나 탄소당량이 높고, 입열이 낮으며 주변 온도가 낮으면 냉각속도가 빨라집니다. 이러한 조건에서는 HAZ에 마르텐사이트가 많이 형성되어 경도가 증가할 수 있습니다.

반대로 적절한 예열과 열입력을 적용하면 냉각속도가 완만해져 마르텐사이트 형성을 줄이고 페라이트, 펄라이트 또는 베이나이트 계열의 비교적 안정적인 조직 형성을 유도할 수 있습니다.

그러나 열입력이 지나치게 높으면 냉각은 느려지더라도 결정립 조대화로 인해 충격인성이 저하될 수 있습니다. 따라서 무조건 높은 열입력을 사용하는 것이 아니라 WPS에서 규정한 범위 안에서 적정하게 관리해야 합니다.

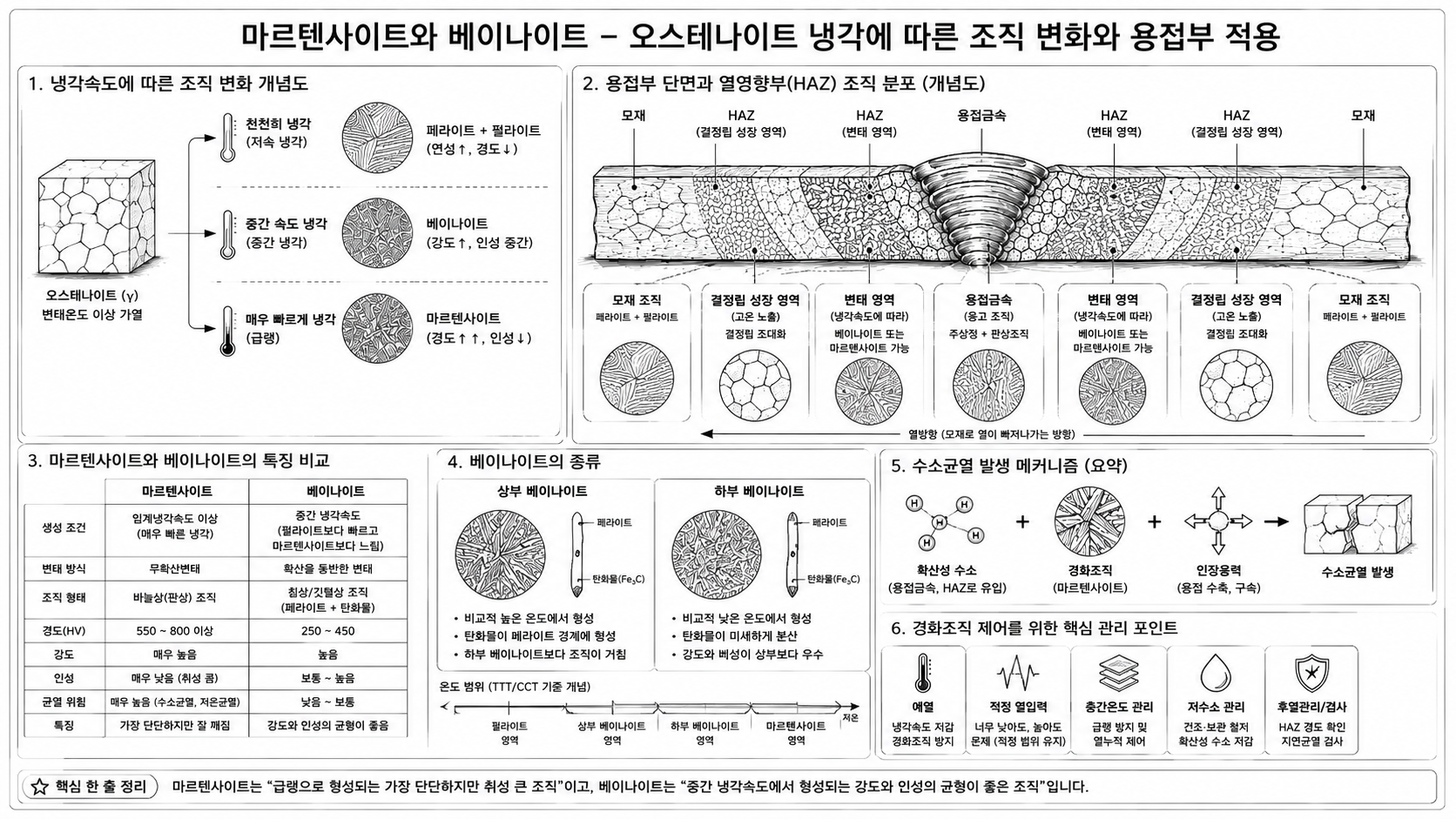

<사진>

🔷 8. 경화조직과 수소균열

수소균열은 일반적으로 확산성 수소, 경화조직, 인장응력이라는 세 가지 조건이 함께 작용할 때 발생하기 쉽습니다.

마르텐사이트가 형성된 HAZ는 경도가 높고 연성이 낮아 외부 하중과 용접 수축응력을 충분히 흡수하지 못합니다. 이때 용접부 내부에 확산성 수소가 존재하면 균열 발생 가능성이 크게 증가합니다.

따라서 현장에서는 저수소계 용접재료 사용, 용접봉 건조, 모재 수분 제거, 예열, 층간온도 관리, 적정 열입력 유지 등을 통해 수소균열을 예방합니다.

⚠️ 수소균열 발생 조건
확산성 수소 + 마르텐사이트와 같은 경화조직 + 용접 수축에 의한 인장응력

🟩 9. 시험 핵심 포인트

📌 시험 핵심 포인트
✔ 마르텐사이트는 오스테나이트를 급랭할 때 형성된다.
✔ 마르텐사이트 변태는 탄소 확산이 거의 없는 무확산변태이다.
✔ 마르텐사이트의 결정구조는 체심정방격자(BCT)이다.
✔ 마르텐사이트는 경도와 강도가 매우 높지만 취성이 크다.
✔ 베이나이트는 펄라이트와 마르텐사이트의 중간 온도 범위에서 형성된다.
✔ 베이나이트는 페라이트와 미세한 탄화물로 구성된다.
✔ 베이나이트는 마르텐사이트보다 경도는 낮지만 인성이 우수하다.
✔ 하부 베이나이트는 상부 베이나이트보다 조직이 미세하다.
✔ HAZ에 마르텐사이트가 형성되면 수소균열 위험이 증가한다.
✔ 예열은 냉각속도를 낮추어 경화조직과 수소균열을 방지하는 데 도움이 된다.

🛠️ 10. 현장 관리 포인트

• 모재의 탄소 함량과 탄소당량을 확인합니다.
• 고탄소강과 고장력강은 HAZ 경화 가능성을 우선 검토합니다.
• WPS에 규정된 예열온도와 층간온도를 준수합니다.
• 모재 표면의 수분, 기름, 녹, 오염물을 제거합니다.
• 저수소계 용접봉은 규정된 온도로 건조하고 보온통에서 관리합니다.
• 열입력을 지나치게 낮춰 급랭되지 않도록 주의합니다.
• 두꺼운 강재와 구속도가 높은 이음은 균열 위험을 별도로 검토합니다.
• 필요한 경우 HAZ 경도시험과 지연 비파괴검사를 실시합니다.

💡 나데이의 현장 노트
현장에서는 마르텐사이트를 눈으로 직접 확인할 수 없습니다. 하지만 재질, 두께, 예열온도, 열입력, 냉각조건을 보면 경화조직이 만들어질 가능성을 예측할 수 있습니다. 비드의 외관이 좋아도 HAZ가 과도하게 경화되면 좋은 용접이라고 할 수 없습니다.

📊 핵심 정리
✔ 마르텐사이트는 급랭으로 형성되는 고경도·저인성 조직입니다.
✔ 베이나이트는 중간 냉각속도에서 형성되며 강도와 인성의 균형이 좋습니다.
✔ 용접 열영향부의 냉각속도가 빠르면 마르텐사이트 형성 가능성이 커집니다.
✔ 마르텐사이트, 확산성 수소, 인장응력이 함께 존재하면 수소균열 위험이 증가합니다.
✔ 예열과 적정 열입력, 저수소 관리로 경화조직과 균열 발생을 줄일 수 있습니다.
✔ 다음 강의에서는 풀림·불림·담금질·뜨임의 원리와 조직 변화를 알아보겠습니다.

🎯 한 줄 정리
👉 마르텐사이트는 단단하지만 균열에 민감하고, 베이나이트는 강도와 인성의 균형이 좋은 조직입니다.
