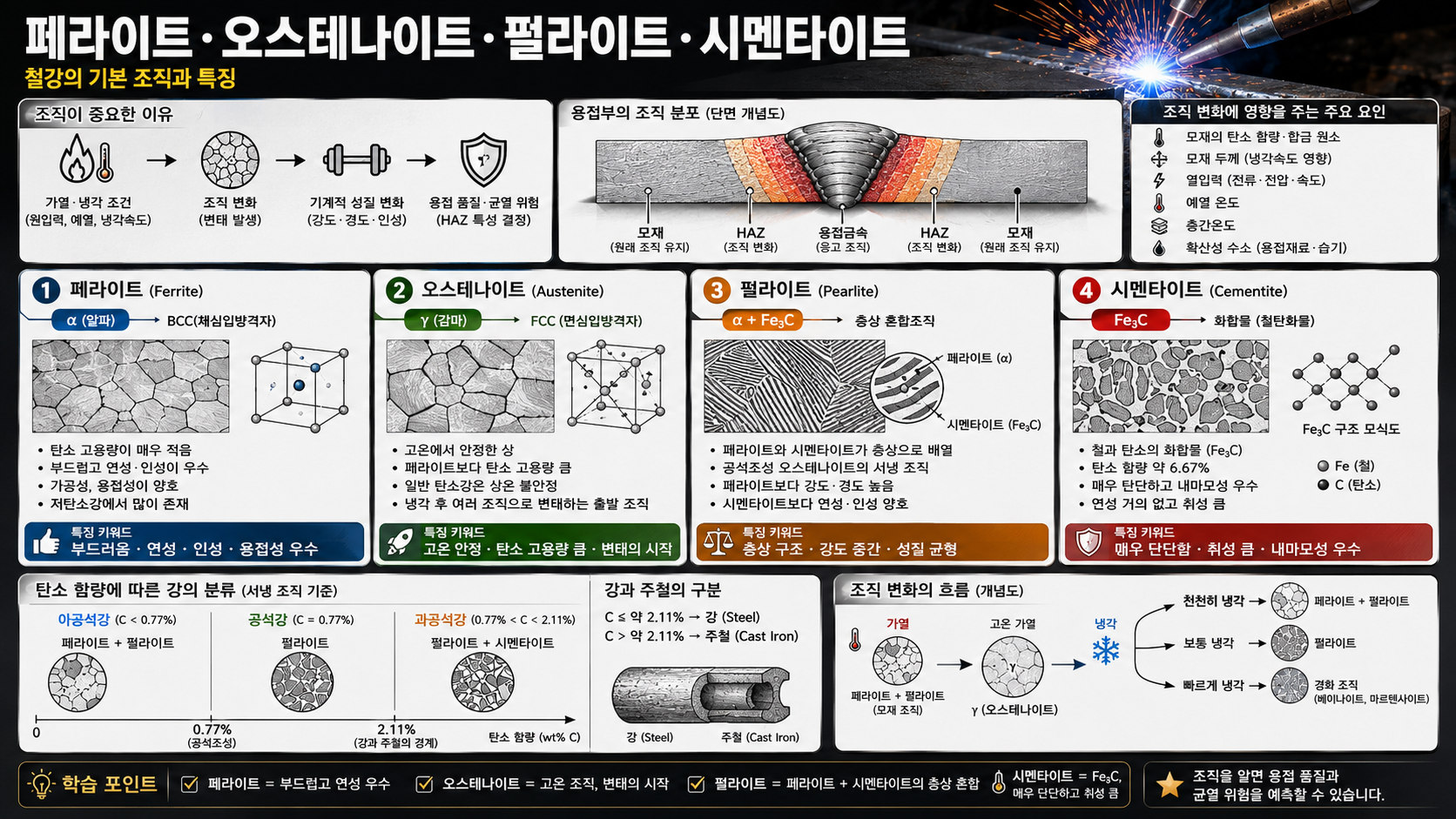

[금속재료 #48] 페라이트·오스테나이트·펄라이트·시멘타이트 완벽 정리

철강 기본 조직의 특징과 용접성

페라이트·오스테나이트·펄라이트·시멘타이트는 철강의 강도와 경도, 인성, 용접성을 결정하는 핵심 조직입니다. 각 조직의 구조와 성질, 탄소 함량 및 용접 열영향부에서 나타나는 변화를 기능사 시험과 현장 관점에서 정리합니다.

📌 목차
1. 철강 조직을 알아야 하는 이유
2. 페라이트
3. 오스테나이트
4. 펄라이트
5. 시멘타이트
6. 네 가지 조직 비교
7. 용접과 조직 변화의 관계
8. 시험 핵심 포인트
9. 현장 관리 포인트

지난 시간에는 철-탄소 평형상태도를 통해 온도와 탄소 함량에 따라 철강의 조직이 어떻게 달라지는지 살펴보았습니다. 이번 시간에는 상태도에서 가장 기본이 되는 페라이트, 오스테나이트, 펄라이트, 시멘타이트의 특징을 알아보겠습니다.

철강은 겉으로 보면 모두 비슷한 금속처럼 보이지만, 현미경으로 내부를 관찰하면 서로 다른 결정 구조와 혼합조직이 나타납니다. 이 조직의 종류와 분포에 따라 강도, 경도, 연성, 인성, 가공성, 용접성이 달라집니다.

🔷 1. 철강 조직을 알아야 하는 이유

용접부는 아크열에 의해 빠르게 가열된 후 다시 냉각됩니다. 이 과정에서 모재의 기존 조직은 오스테나이트로 변하거나, 냉각 과정에서 새로운 조직으로 변태합니다.

같은 강재를 사용하더라도 열입력, 예열온도, 모재 두께, 냉각속도가 달라지면 최종 조직도 달라질 수 있습니다. 조직이 달라지면 용접부의 성능과 균열 발생 가능성도 함께 달라집니다.

✔ 핵심 흐름
가열과 냉각 조건 변화 → 철강 조직 변화 → 강도·경도·인성 변화 → 용접 품질과 균열 위험 변화

🔷 2. 페라이트(Ferrite)

페라이트는 탄소를 매우 적게 고용하는 철의 고용체로, 기호는 α로 표시합니다. 상온에서 안정한 체심입방격자, 즉 BCC 구조를 가지며 비교적 부드럽고 연성이 좋습니다.

탄소 고용량이 매우 적기 때문에 경도와 강도는 낮지만, 가공성과 인성이 우수합니다. 저탄소강에서는 페라이트가 많이 나타나므로 일반적으로 성형성과 용접성이 좋습니다.

구분	페라이트 특징
기호	α
결정구조	체심입방격자(BCC)
기계적 성질	부드럽고 연성과 인성이 좋음
탄소 고용량	매우 적음
용접성	일반적으로 양호

🔷 3. 오스테나이트(Austenite)

오스테나이트는 철강을 일정 온도 이상으로 가열했을 때 형성되는 고온 조직으로, 기호는 γ입니다. 면심입방격자, 즉 FCC 구조를 가지며 페라이트보다 탄소를 많이 고용할 수 있습니다.

일반 탄소강에서는 상온에 안정적으로 존재하지 않고 냉각하면서 페라이트, 펄라이트, 베이나이트, 마르텐사이트 등으로 변태합니다. 따라서 열처리와 용접 조직 변태의 출발점이라고 할 수 있습니다.

용접 열영향부가 변태온도 이상으로 가열되면 기존 조직이 오스테나이트로 바뀌고, 이후 냉각속도에 따라 최종 조직이 결정됩니다.

구분	오스테나이트 특징
기호	γ
결정구조	면심입방격자(FCC)
존재 조건	일반적으로 고온에서 안정
탄소 고용량	페라이트보다 큼
역할	냉각 후 여러 조직으로 변태하는 출발 조직

🔷 4. 펄라이트(Pearlite)

펄라이트는 하나의 단일상이 아니라 페라이트와 시멘타이트가 층상으로 배열된 혼합조직입니다. 현미경으로 관찰하면 진주와 비슷한 광택이 보인다고 하여 펄라이트라는 이름이 붙었습니다.

공석조성의 오스테나이트를 약 727℃ 이하로 천천히 냉각하면 페라이트와 시멘타이트가 동시에 형성되며 펄라이트 조직이 만들어집니다.

펄라이트는 페라이트보다 강도와 경도가 높고, 시멘타이트보다는 연성과 인성이 좋습니다. 따라서 강도와 인성이 비교적 균형을 이루는 조직입니다.

💡 시험에서 자주 틀리는 부분
펄라이트는 페라이트와 시멘타이트가 화학적으로 결합한 새로운 화합물이 아닙니다. 두 상이 층상으로 배열된 혼합조직입니다.

🔷 5. 시멘타이트(Cementite)

시멘타이트는 철과 탄소가 결합한 금속간 화합물로 화학식은 Fe₃C입니다. 탄소 함량은 약 6.67%이며 매우 단단하고 취성이 큽니다.

시멘타이트가 많아지면 강재의 경도와 내마모성은 증가하지만 연성과 인성은 감소합니다. 과공석강에서는 펄라이트와 함께 나타나며, 주철 조직에서도 중요한 역할을 합니다.

시멘타이트는 단단하지만 충격에 약하기 때문에 과도하게 형성되면 가공성과 용접성이 저하될 수 있습니다.

구분	시멘타이트 특징
화학식	Fe₃C
탄소 함량	약 6.67%
성질	매우 단단하고 취성이 큼
영향	경도와 내마모성 증가, 연성과 인성 감소

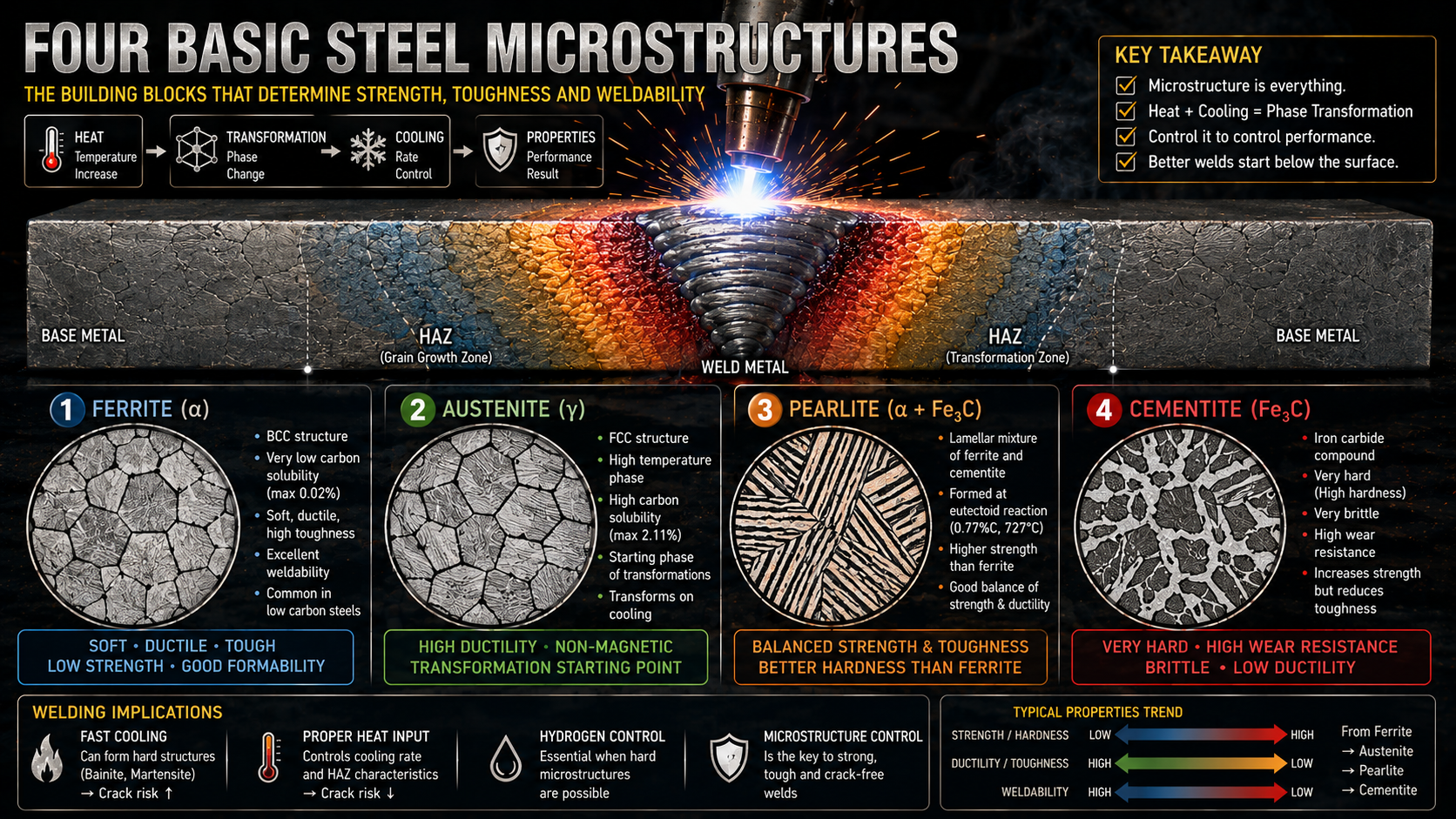

🔷 6. 네 가지 조직 비교

조직	구조 또는 구성	대표 특징
페라이트	BCC 구조의 α철	부드럽고 연성과 인성이 좋음
오스테나이트	FCC 구조의 γ철	고온에서 안정하고 탄소 고용량이 큼
펄라이트	페라이트 + 시멘타이트	강도와 인성이 비교적 균형을 이룸
시멘타이트	Fe₃C 화합물	매우 단단하지만 취성이 큼

✔ 한 번에 기억하기
페라이트 = 부드럽고 질김
오스테나이트 = 고온 조직과 변태의 출발점
펄라이트 = 페라이트와 시멘타이트의 층상조직
시멘타이트 = 매우 단단하고 취성이 큼

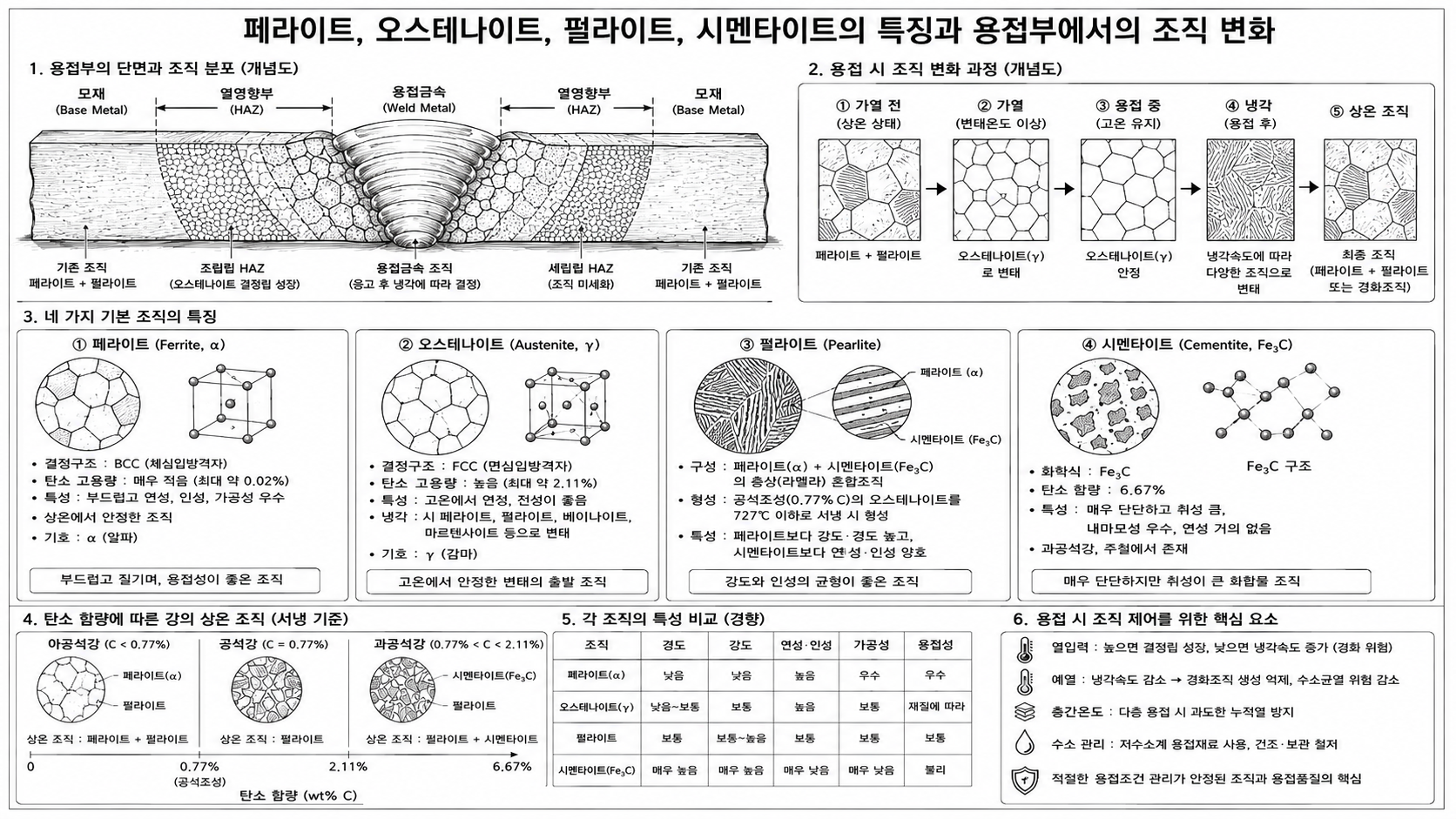

🔷 7. 용접과 조직 변화의 관계

용접 전 저탄소강의 모재는 일반적으로 페라이트와 펄라이트 조직으로 구성됩니다. 용접 열에 의해 열영향부의 온도가 상승하면 일부 영역은 오스테나이트로 변합니다.

용접이 끝나고 천천히 냉각되면 다시 페라이트와 펄라이트가 형성될 수 있습니다. 그러나 냉각속도가 지나치게 빠르면 마르텐사이트와 같은 경화조직이 형성되어 HAZ 경도와 수소균열 위험이 높아질 수 있습니다.

또한 열입력이 지나치게 높으면 오스테나이트 결정립이 크게 성장할 수 있으며, 냉각 후 조대한 조직이 남아 충격인성이 저하될 수 있습니다.

따라서 현장에서는 모재의 탄소 함량과 두께, 열입력, 예열온도, 층간온도, 냉각조건을 함께 관리해야 합니다.

<사진>

🟩 8. 시험 핵심 포인트

📌 시험 핵심 포인트
✔ 페라이트의 기호는 α이며 체심입방격자 구조이다.
✔ 페라이트는 부드럽고 연성과 인성이 좋다.
✔ 오스테나이트의 기호는 γ이며 면심입방격자 구조이다.
✔ 오스테나이트는 페라이트보다 탄소 고용량이 크다.
✔ 펄라이트는 페라이트와 시멘타이트의 층상 혼합조직이다.
✔ 공석강을 서서히 냉각하면 펄라이트가 형성된다.
✔ 시멘타이트의 화학식은 Fe₃C이다.
✔ 시멘타이트의 탄소 함량은 약 6.67%이다.
✔ 시멘타이트는 매우 단단하지만 취성이 크다.
✔ 용접 열영향부에서는 가열과 냉각으로 조직 변태가 발생한다.

🛠️ 9. 현장 관리 포인트

• 모재의 재질과 탄소 함량을 먼저 확인합니다.
• 고탄소강과 고장력강은 HAZ 경화 가능성을 검토합니다.
• WPS에 규정된 예열온도와 층간온도를 준수합니다.
• 열입력이 지나치게 낮아 냉각속도가 빨라지지 않도록 관리합니다.
• 열입력이 과도하여 결정립이 조대화되지 않도록 주의합니다.
• 저수소계 용접재료의 건조와 보관 상태를 확인합니다.
• 필요한 경우 HAZ 경도시험과 비파괴검사를 실시합니다.
• 용접 후 균열은 용접금속뿐 아니라 열영향부까지 확인합니다.

💡 나데이의 현장 노트
현장에서는 페라이트나 펄라이트를 눈으로 직접 구분하기 어렵습니다. 하지만 모재 성분과 용접조건, 냉각속도를 확인하면 어떤 조직이 형성될 가능성이 높은지 예측할 수 있습니다. 용접조건을 관리한다는 것은 결국 보이지 않는 조직을 관리하는 일입니다.

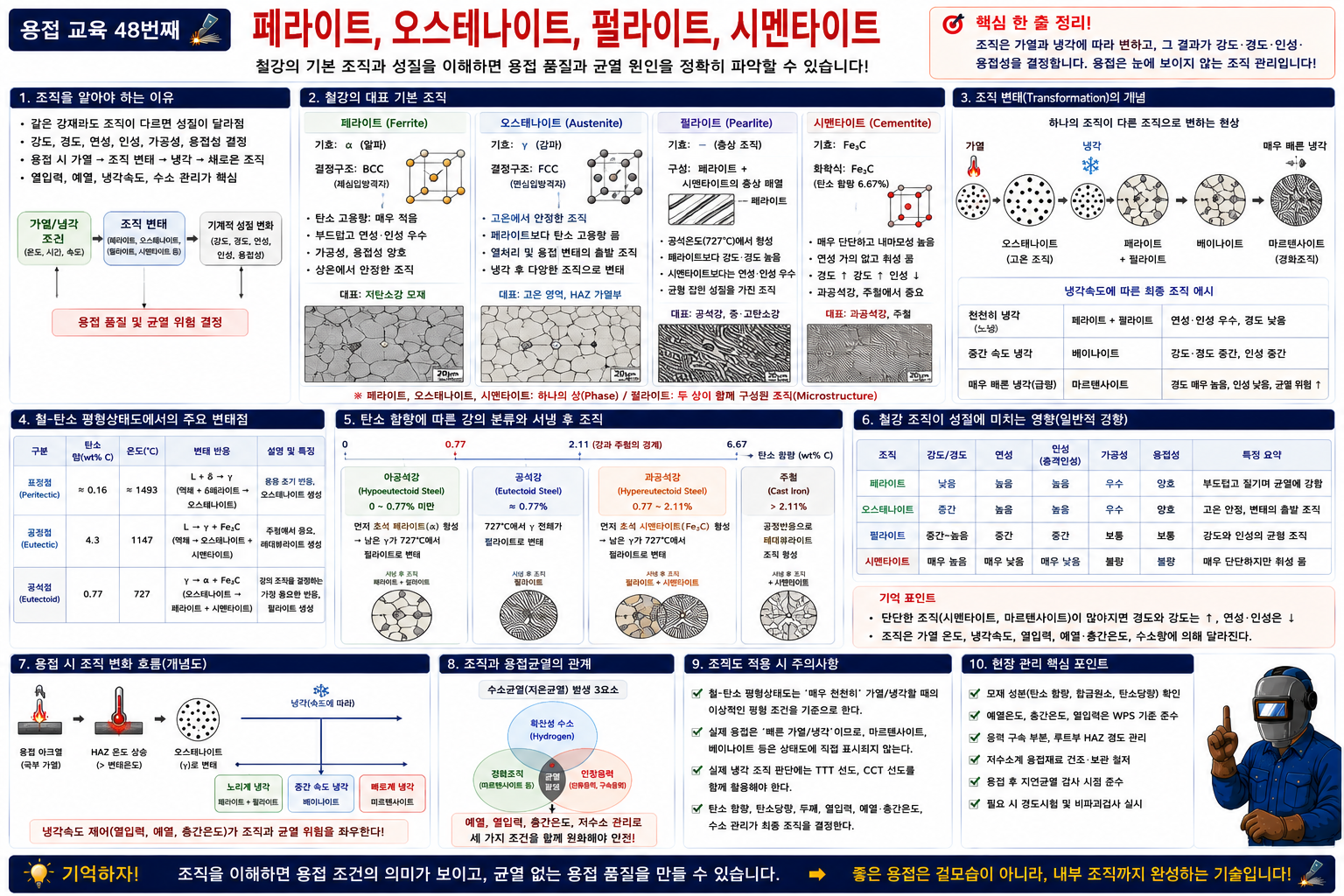

📊 핵심 정리
✔ 페라이트는 부드럽고 연성과 인성이 우수한 조직입니다.
✔ 오스테나이트는 고온에서 형성되며 냉각 후 여러 조직으로 변태합니다.
✔ 펄라이트는 페라이트와 시멘타이트가 층상으로 배열된 조직입니다.
✔ 시멘타이트는 Fe₃C로 매우 단단하지만 취성이 큽니다.
✔ 용접부의 최종 성질은 가열온도와 냉각속도에 따라 형성된 조직에 의해 결정됩니다.
✔ 다음 강의에서는 빠른 냉각에서 형성되는 마르텐사이트와 베이나이트를 알아보겠습니다.

🎯 한 줄 정리
👉 페라이트·오스테나이트·펄라이트·시멘타이트의 성질을 이해하면 철강의 강도와 용접성, HAZ 조직 변화를 함께 이해할 수 있습니다.
