[금속재료 #47] 철-탄소 평형상태도 완벽 정리

공석점·공정점부터 용접 조직 변화까지

철-탄소 평형상태도는 탄소 함량과 온도에 따라 철강의 조직이 어떻게 변하는지를 보여주는 기본 도표입니다. 공석점·공정점·포정점과 아공석강·과공석강의 조직 변화를 용접기능사 시험과 현장 관점에서 쉽게 정리합니다.

📌 목차
1. 철-탄소 평형상태도란?
2. 상태도의 축과 구성
3. 주요 조직과 상
4. 공석점·공정점·포정점
5. 탄소 함량에 따른 강의 구분
6. 아공석강·공석강·과공석강의 변화
7. 용접과 평형상태도의 관계
8. 시험 핵심 포인트
9. 현장 관리 포인트

지난 시간에는 철강의 조직과 변태가 강도, 경도, 인성, 용접성에 영향을 준다는 내용을 살펴보았습니다. 이번에는 철강 조직이 어떤 온도에서, 어떤 탄소 함량에 따라 변화하는지를 보여주는 철-탄소 평형상태도를 알아보겠습니다.

철-탄소 평형상태도는 처음 보면 선과 기호가 복잡해 보입니다. 하지만 기능사 시험에서는 상태도 전체를 암기하기보다 가로축과 세로축의 의미, 주요 변태점, 공석강 전후의 조직 변화만 정확하게 이해하면 됩니다.

🔷 1. 철-탄소 평형상태도란?

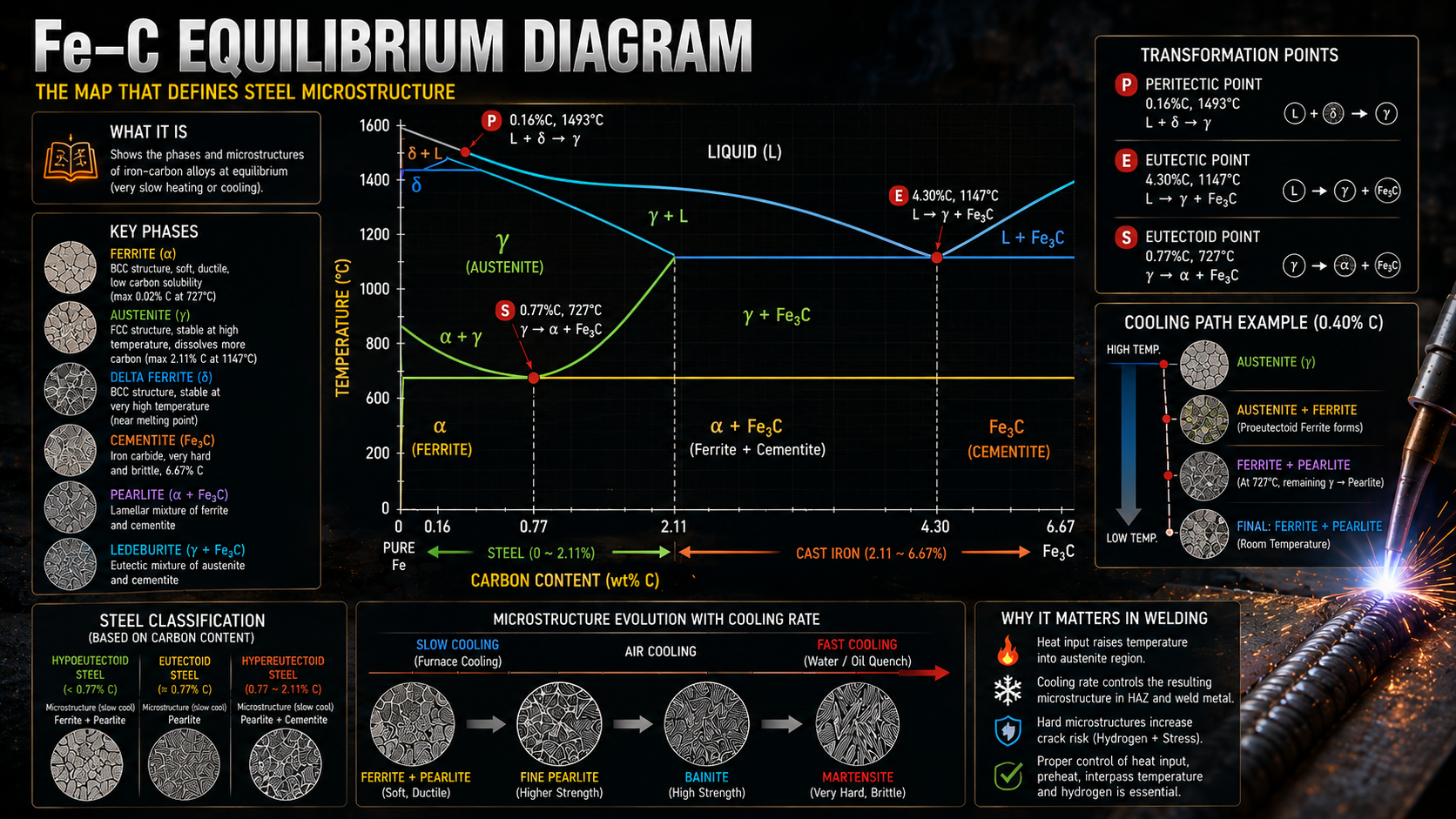

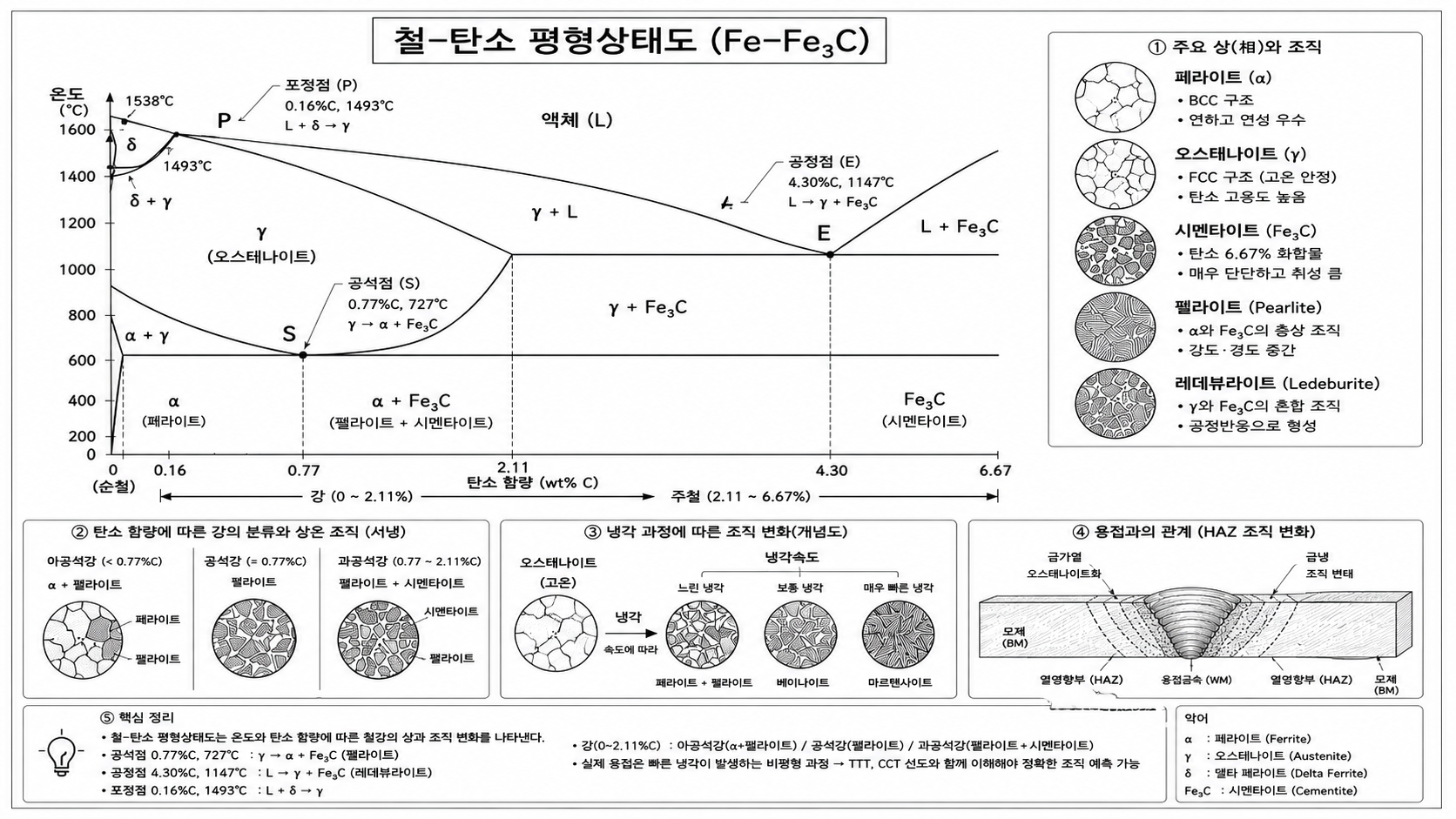

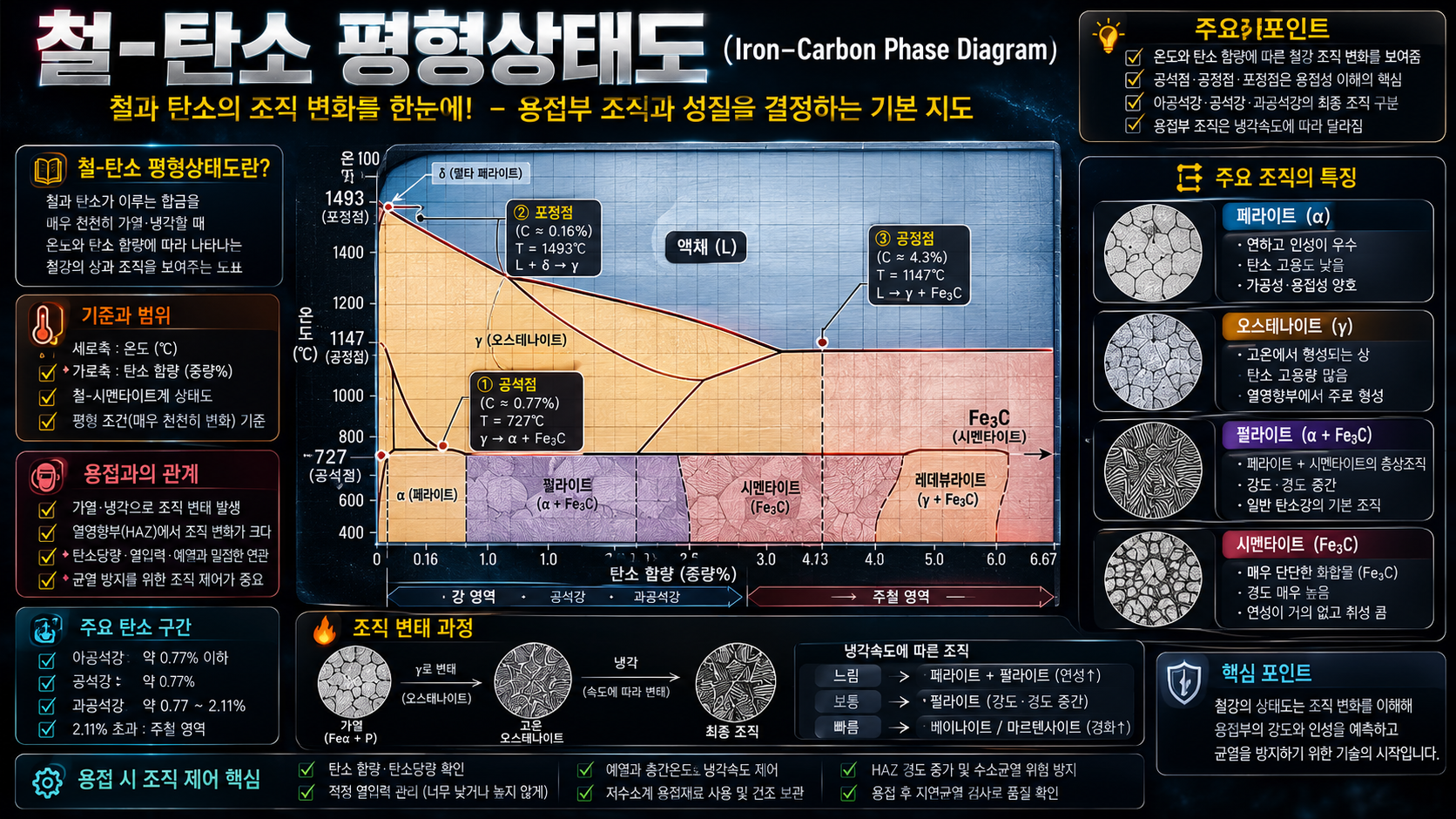

철-탄소 평형상태도는 철과 탄소로 이루어진 합금이 매우 천천히 가열되거나 냉각될 때, 온도와 탄소 함량에 따라 어떤 상과 조직으로 존재하는지를 나타낸 도표입니다.

일반적으로 교재에서 사용하는 상태도는 탄소가 흑연으로 분리되는 안정계 상태도보다, 철과 탄소가 결합한 시멘타이트(Fe₃C)를 기준으로 하는 철-시멘타이트계 상태도입니다. 이를 관습적으로 철-탄소 평형상태도라고 부릅니다.

✔ 핵심 개념
철-탄소 평형상태도는 탄소 함량과 온도에 따라 철강의 상과 조직이 어떻게 변하는지를 보여주는 기준 도표입니다.

🔷 2. 상태도의 축과 구성

상태도의 세로축은 온도, 가로축은 탄소 함량을 나타냅니다. 가로축의 왼쪽은 순철에 가깝고, 오른쪽으로 갈수록 탄소 함량이 많아집니다.

구분	의미
세로축	온도(℃)
가로축	탄소 함량(wt% C)
상태도 왼쪽	탄소가 적은 순철 및 저탄소강 영역
상태도 오른쪽	탄소가 많은 고탄소강 및 주철 영역

특정 강재의 탄소 함량에서 수직선을 그어 온도를 따라 이동하면, 가열하거나 냉각할 때 어떤 조직이 형성되는지 확인할 수 있습니다.

🔷 3. 상태도에 나타나는 주요 조직과 상

명칭	기호	특징
페라이트	α	탄소 고용량이 적고 부드러우며 연성이 좋음
오스테나이트	γ	고온에서 안정하며 탄소 고용량이 큼
델타 페라이트	δ	철의 용융점 부근 고온에서 형성되는 페라이트
시멘타이트	Fe₃C	탄소 함량 6.67%의 매우 단단하고 취성 큰 화합물
펄라이트	P	페라이트와 시멘타이트가 층상으로 배열된 공석조직
레데뷰라이트	Ld	공정반응으로 형성되는 오스테나이트와 시멘타이트의 혼합조직

여기서 상과 조직을 구분하면 이해하기 쉽습니다. 페라이트, 오스테나이트, 시멘타이트는 각각의 상이며, 펄라이트는 페라이트와 시멘타이트가 함께 구성된 조직입니다.

🔷 4. 공석점·공정점·포정점

기능사 시험에서는 공석점, 공정점, 포정점의 탄소 함량과 온도, 변태 반응을 자주 묻습니다. 특히 공석점은 열처리와 철강 조직 문제의 기준이 되므로 반드시 기억해야 합니다.

구분	탄소 함량	온도	변태 반응
공석점	약 0.77%C	약 727℃	오스테나이트 → 페라이트 + 시멘타이트
공정점	4.3%C	약 1,147℃	액체 → 오스테나이트 + 시멘타이트
포정점	약 0.16%C	약 1,493℃	액체 + 델타 페라이트 → 오스테나이트

💡 공석변태를 정확하게 이해하기
공석점에서 오스테나이트는 페라이트와 시멘타이트로 변태합니다. 이 두 상이 층상으로 배열되어 만들어진 최종 조직이 펄라이트입니다.

🔷 5. 탄소 함량에 따른 강의 구분

철-탄소 평형상태도에서는 일반적으로 탄소 함량 약 2.11%를 기준으로 강과 주철을 구분합니다. 실무 규격이나 교재에 따라 경계값 표기가 조금 다를 수 있지만, 기능사 학습에서는 약 2.11%C를 기준으로 이해하면 됩니다.

구분	탄소 함량	특징
강	약 2.11%C 이하	가공성과 용접성이 비교적 우수
주철	약 2.11%C 초과	주조성이 좋지만 일반적으로 취성이 크고 용접이 어려움

강의 범위에서는 다시 공석조성인 약 0.77%C를 기준으로 아공석강, 공석강, 과공석강으로 구분합니다.

🔷 6. 아공석강·공석강·과공석강의 조직 변화

① 아공석강

탄소 함량이 약 0.77%보다 낮은 강입니다. 오스테나이트 상태에서 서서히 냉각하면 먼저 초석 페라이트가 형성되고, 남은 오스테나이트가 공석온도에서 펄라이트로 변태합니다. 따라서 상온 조직은 주로 페라이트 + 펄라이트입니다.

② 공석강

탄소 함량이 약 0.77%인 강입니다. 공석온도인 약 727℃에서 오스테나이트 전체가 펄라이트로 변태합니다. 따라서 서서히 냉각한 공석강의 상온 조직은 거의 펄라이트로 구성됩니다.

③ 과공석강

탄소 함량이 약 0.77%보다 많고 약 2.11% 이하인 강입니다. 냉각하면서 먼저 초석 시멘타이트가 형성되고, 남은 오스테나이트가 공석온도에서 펄라이트로 변태합니다. 따라서 상온 조직은 펄라이트 + 시멘타이트입니다.

구분	탄소 함량	서냉 후 상온 조직
아공석강	약 0.77%C 미만	페라이트 + 펄라이트
공석강	약 0.77%C	펄라이트
과공석강	약 0.77~2.11%C	펄라이트 + 시멘타이트

<사진>

🔷 7. 용접과 철-탄소 평형상태도의 관계

용접에서는 아크열에 의해 용접부 주변이 짧은 시간 동안 급격하게 가열됩니다. 열영향부의 일부는 변태온도 이상으로 상승하여 기존의 페라이트와 펄라이트가 오스테나이트로 변하고, 용접이 끝난 뒤 다시 냉각되면서 새로운 조직이 형성됩니다.

탄소 함량이 높을수록 냉각 과정에서 경화조직이 형성될 가능성이 커지며, 열영향부의 경도와 수소균열 위험도 증가할 수 있습니다. 따라서 고탄소강과 고장력강은 예열, 층간온도, 열입력, 수소 관리가 중요합니다.

다만 실제 용접은 매우 빠르게 가열되고 냉각되는 비평형 과정입니다. 철-탄소 평형상태도는 서서히 냉각되는 평형 조건을 기준으로 하므로, 실제 용접부에 형성되는 마르텐사이트나 베이나이트까지 직접 보여주지는 못합니다.

실제 냉각 과정과 경화조직 형성 가능성을 자세히 판단하려면 TTT 선도나 CCT 선도를 함께 활용해야 합니다. 즉, 철-탄소 평형상태도는 조직 변화의 출발점을 설명하고, TTT·CCT 선도는 실제 냉각속도에 따른 최종 조직을 설명합니다.

✔ 상태도와 용접의 연결
탄소 함량 증가 → 경화 가능성 증가 → HAZ 경도 상승 → 수소균열 위험 증가
따라서 모재 성분과 냉각속도를 고려해 예열·열입력·층간온도를 관리해야 합니다.

🟩 8. 시험 핵심 포인트

📌 시험 핵심 포인트
✔ 철-탄소 평형상태도의 세로축은 온도, 가로축은 탄소 함량이다.
✔ 공석점은 약 0.77%C, 727℃이다.
✔ 공석반응은 오스테나이트가 페라이트와 시멘타이트로 변하는 반응이다.
✔ 공석반응으로 형성되는 층상조직은 펄라이트이다.
✔ 공정점은 4.3%C, 약 1,147℃이다.
✔ 포정점은 약 0.16%C, 약 1,493℃이다.
✔ 아공석강의 서냉 조직은 페라이트와 펄라이트이다.
✔ 공석강의 서냉 조직은 펄라이트이다.
✔ 과공석강의 서냉 조직은 펄라이트와 시멘타이트이다.
✔ 강과 주철의 경계는 일반적으로 약 2.11%C이다.
✔ 평형상태도에는 급랭으로 형성되는 마르텐사이트가 직접 표시되지 않는다.

🛠️ 9. 현장 관리 포인트

• 모재의 탄소 함량과 탄소당량을 확인한 후 용접조건을 결정합니다.
• 탄소 함량과 합금원소가 많을수록 예열 필요성을 검토합니다.
• 두꺼운 강재와 구속이 큰 이음은 냉각속도와 균열 위험을 함께 관리합니다.
• WPS에 규정된 예열온도와 층간온도를 준수합니다.
• 열입력을 지나치게 낮추면 냉각이 빨라져 HAZ가 경화될 수 있습니다.
• 열입력을 과도하게 높이면 결정립 조대화와 인성 저하가 발생할 수 있습니다.
• 저수소계 용접재료의 건조와 보관 상태를 확인합니다.
• 필요한 경우 HAZ 경도시험과 비파괴검사를 실시합니다.

💡 나데이의 현장 노트
현장에서 철-탄소 평형상태도를 펼쳐 놓고 용접하는 경우는 거의 없습니다. 하지만 재질과 탄소 함량을 확인하고 예열, 열입력, 층간온도를 관리하는 모든 과정에는 상태도의 원리가 들어 있습니다. 좋은 용접은 비드의 모양만 만드는 작업이 아니라, 보이지 않는 내부 조직까지 관리하는 작업입니다.

📊 핵심 정리
✔ 철-탄소 평형상태도는 온도와 탄소 함량에 따른 철강 조직의 변화를 보여줍니다.
✔ 공석점은 약 0.77%C와 727℃이며, 철강 조직 학습의 가장 중요한 기준입니다.
✔ 아공석강은 페라이트와 펄라이트, 공석강은 펄라이트, 과공석강은 펄라이트와 시멘타이트가 기본 조직입니다.
✔ 실제 용접은 빠른 가열과 냉각이 발생하므로 평형상태도만으로 최종 조직을 모두 판단할 수 없습니다.
✔ 용접부의 마르텐사이트와 베이나이트 형성은 TTT·CCT 선도와 함께 이해해야 합니다.

🎯 한 줄 정리
👉 철-탄소 평형상태도는 탄소 함량과 온도에 따른 철강 조직의 변화를 읽는 가장 기본적인 지도입니다.
