철강 용접부 조직 변화의 시작
철강의 조직은 용접성과 강도, 경도, 인성을 결정하는 가장 중요한 요소입니다. 철강의 기본 조직과 변태 원리, 용접 시 조직 변화가 발생하는 이유를 기능사 시험과 실무 관점에서 쉽게 정리합니다.
1. 철강의 조직이란?
2. 조직이 중요한 이유
3. 철강의 기본 조직
4. 조직의 변태
5. 용접 시 조직 변화
6. HAZ와 조직 변화
7. 시험 핵심 포인트
8. 현장 관리 포인트

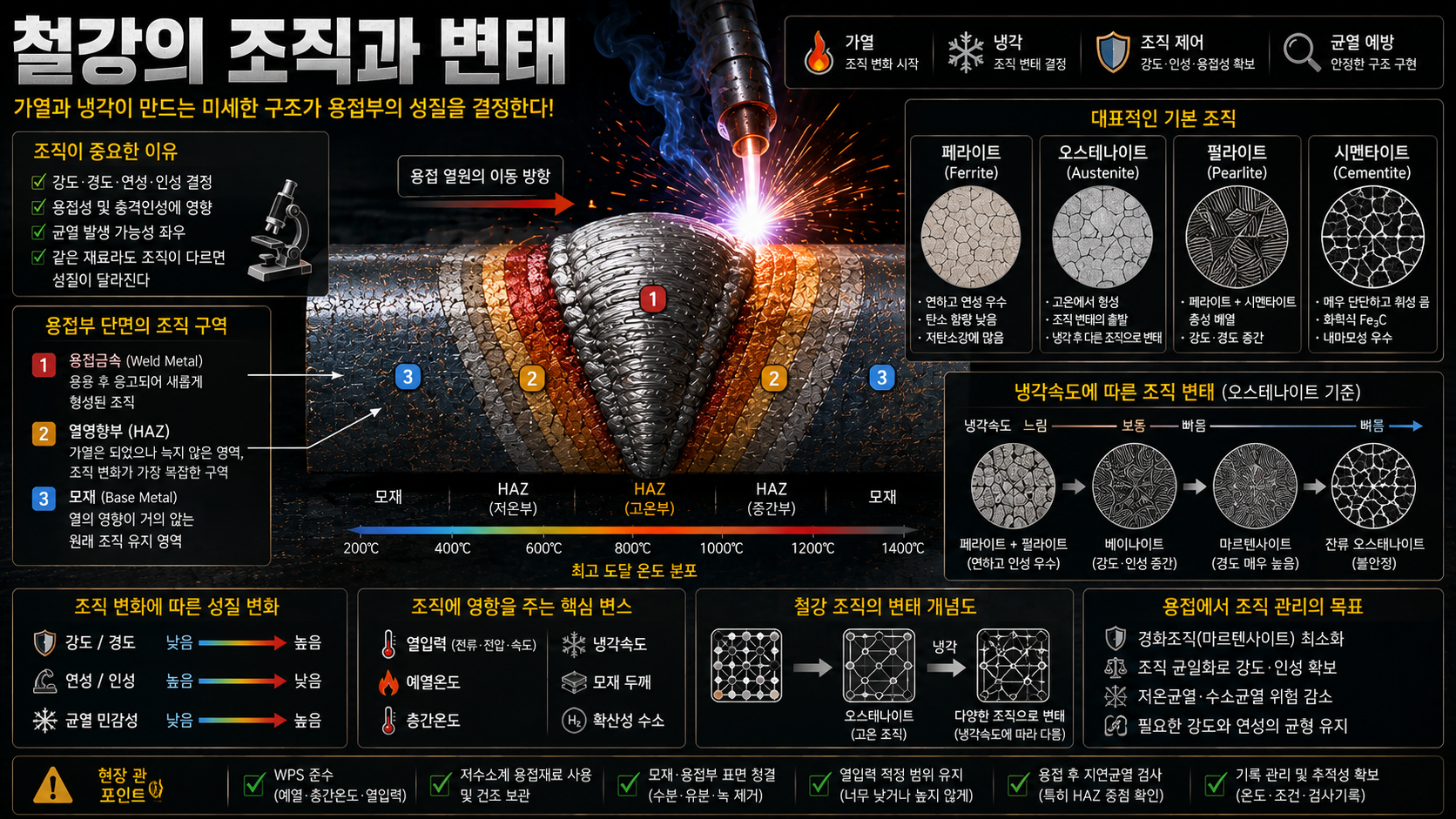

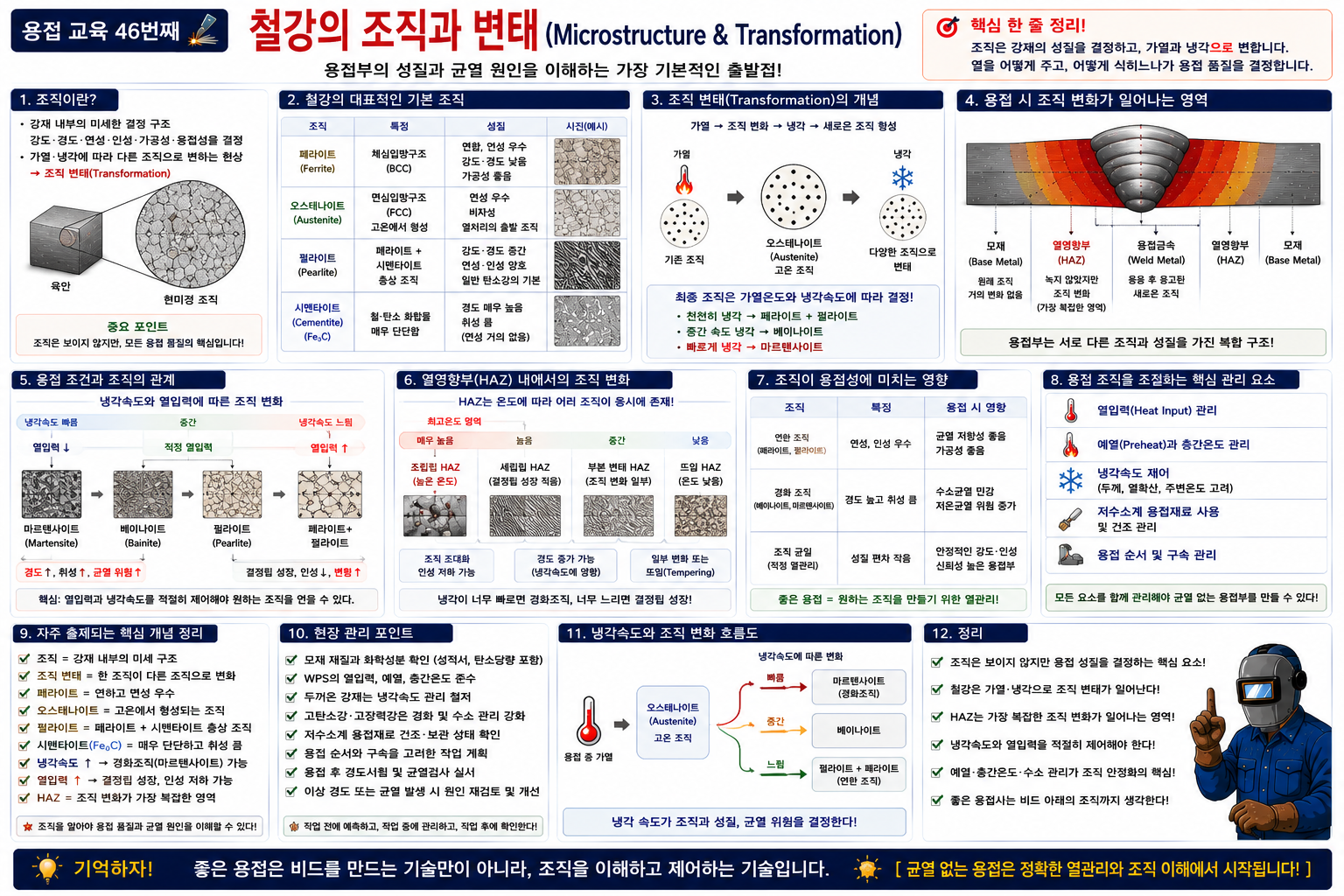

우리는 철을 용접할 때 흔히 전류와 전압, 용접봉이나 와이어만 생각하기 쉽습니다. 하지만 실제 용접 품질을 결정하는 가장 중요한 요소 중 하나는 바로 철강의 조직(Microstructure)입니다.
같은 강재라도 용접 과정에서 가열되고 냉각되는 속도에 따라 내부 조직이 달라질 수 있으며, 조직 변화에 따라 강도와 경도, 인성 그리고 균열 발생 가능성도 크게 달라집니다.
특히 용접 열영향부(HAZ)는 용융되지 않았지만 높은 열을 받은 영역으로, 조직 변화가 가장 활발하게 일어나는 부분입니다. 따라서 철강의 조직을 이해하는 것은 용접부의 품질을 이해하는 첫걸음이라고 할 수 있습니다.
🔷 1. 철강의 조직이란?
철강의 조직이란 철과 탄소가 결합하여 만들어지는 내부 구조를 의미합니다. 육안으로는 모두 같은 철처럼 보이지만, 현미경으로 확대하면 서로 다른 형태의 결정 구조가 존재합니다.
이러한 조직은 철강의 기계적 성질을 결정하며, 가열과 냉각 조건에 따라 계속 변화합니다. 이처럼 조직이 다른 형태로 바뀌는 현상을 조직 변태(Transformation)라고 합니다.
철 내부의 결정 구조를 말하며, 강도·경도·인성·용접성을 결정하는 가장 기본적인 요소입니다.
🔷 2. 조직이 중요한 이유
철강은 같은 성분이라도 조직이 달라지면 성질도 크게 달라집니다. 예를 들어 부드러운 조직은 가공성이 좋고 충격에 강하지만, 단단한 조직은 강도는 높아도 균열이 쉽게 발생할 수 있습니다.
| 조직 상태 | 특징 |
|---|---|
| 연한 조직 | 가공성과 인성이 우수 |
| 단단한 조직 | 강도와 경도는 높지만 균열 위험 증가 |
따라서 용접에서는 조직을 어떻게 변화시키느냐가 품질을 결정하는 핵심 요소가 됩니다.
🔷 3. 철강의 기본 조직
기능사 시험에서 가장 많이 출제되는 철강의 기본 조직은 다음 네 가지입니다.
| 조직 | 특징 |
|---|---|
| 페라이트(Ferrite) | 부드럽고 연성이 우수한 조직 |
| 오스테나이트(Austenite) | 고온에서 형성되는 조직 |
| 펄라이트(Pearlite) | 페라이트와 시멘타이트가 층상으로 배열된 조직 |
| 시멘타이트(Cementite) | 매우 단단하지만 취성이 큰 조직 |
각 조직은 서로 다른 기계적 성질을 가지며, 다음 강의에서 각각의 특징을 자세히 살펴보겠습니다.
🔷 4. 조직의 변태
철강은 일정한 온도 이상으로 가열하면 기존 조직이 새로운 조직으로 변합니다. 그리고 다시 냉각되면서 또 다른 조직으로 변화합니다.
이러한 변태는 냉각속도에 따라 달라집니다. 천천히 냉각하면 비교적 연한 조직이 형성되고, 매우 빠르게 냉각하면 단단한 조직이 형성됩니다.
이 원리는 다음 강의에서 배우는 철-탄소 평형상태도와 열처리를 이해하는 가장 중요한 기초가 됩니다.

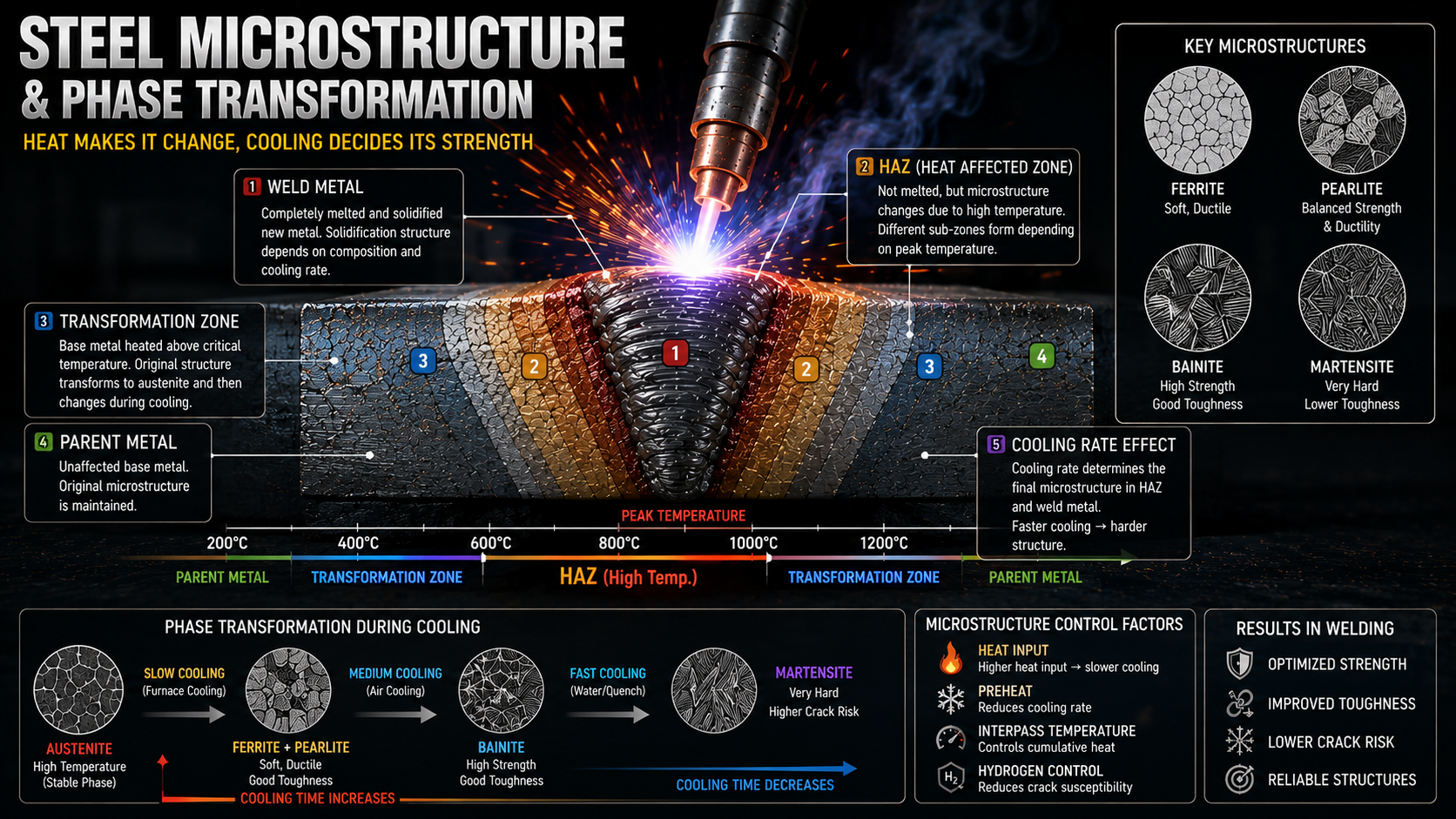

🔷 5. 용접 시 조직 변화
용접은 국부적으로 매우 높은 열을 가한 후 빠르게 냉각되는 작업입니다. 따라서 용접부와 열영향부에서는 다양한 조직 변태가 발생합니다.
열입력이 너무 작으면 냉각속도가 빨라져 경도가 증가할 수 있으며, 반대로 열입력이 너무 크면 결정립이 성장하여 강도와 인성이 저하될 수 있습니다.
이 때문에 예열과 층간온도, 열입력 관리가 중요한 것입니다.

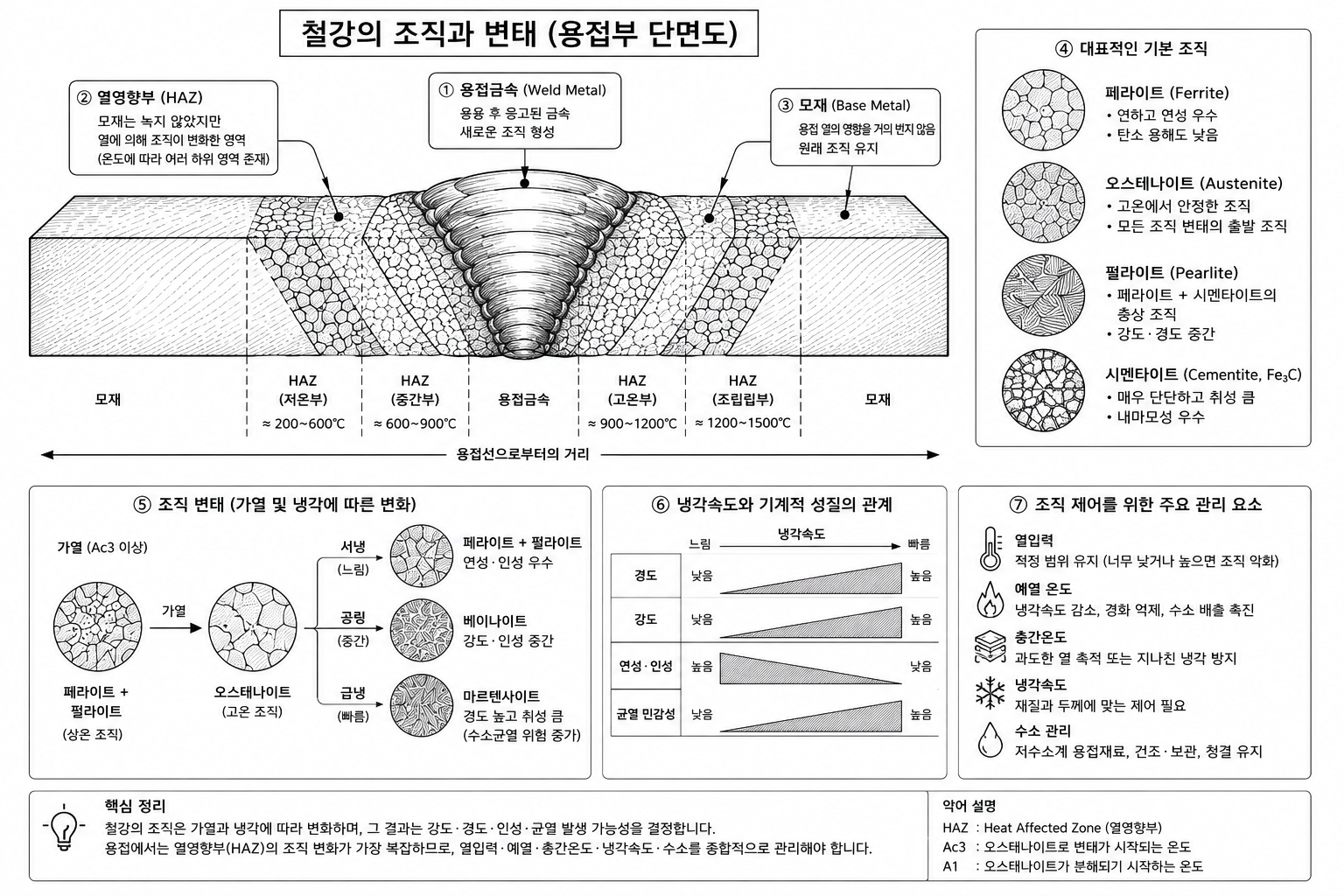

🔷 6. HAZ와 조직 변화
용접에서 조직 변화가 가장 크게 발생하는 곳은 바로 열영향부(HAZ, Heat Affected Zone)입니다.
열영향부는 용접 중 모재가 녹지는 않았지만 높은 열을 받아 조직과 성질이 변화한 영역을 말합니다. 용접금속(Weld Metal)은 새롭게 응고된 조직이고, 모재(Base Metal)는 원래 조직을 유지하지만, HAZ는 그 사이에서 가장 복잡한 조직 변화를 겪습니다.
용접 아크가 지나가는 순간 HAZ는 수백 도에서 천 도 이상의 열을 받게 되며, 이후 급격히 냉각됩니다. 이 과정에서 기존 조직은 새로운 조직으로 변태하고, 냉각속도에 따라 경도와 강도가 크게 달라집니다.
냉각이 너무 빠르면 단단한 조직이 형성되어 수소균열 위험이 증가하고, 냉각이 너무 느리면 결정립이 성장하여 인성과 강도가 저하될 수 있습니다. 따라서 용접에서는 적절한 열입력과 예열, 층간온도 관리가 반드시 필요합니다.
• 열입력 관리
• 예열 및 층간온도 유지
• 냉각속도 조절
• 수소 관리
🔷 7. 조직 변화가 용접성에 미치는 영향
용접성은 단순히 용접이 가능한지를 의미하는 것이 아니라, 용접 후 원하는 성능을 유지할 수 있는 능력을 의미합니다. 철강의 조직은 이러한 용접성에 직접적인 영향을 줍니다.
| 조직 변화 | 용접성 영향 |
|---|---|
| 연한 조직 증가 | 인성과 연성이 좋아지고 균열 위험 감소 |
| 경화조직 증가 | 경도 상승, 수소균열 위험 증가 |
| 결정립 성장 | 충격인성 저하 |
| 균일한 조직 형성 | 안정적인 용접 품질 확보 |
결국 용접기술자는 원하는 조직이 형성되도록 용접조건을 조절해야 합니다. 이 때문에 용접에서는 전류와 전압뿐 아니라 열입력, 예열, 층간온도, 냉각속도까지 함께 관리하는 것입니다.
🟩 7. 시험 핵심 포인트
✔ 철강의 조직은 철 내부의 결정 구조를 말한다.
✔ 조직은 강도·경도·인성·용접성을 결정한다.
✔ 조직이 다른 형태로 바뀌는 현상을 조직 변태라고 한다.
✔ 대표적인 조직은 페라이트, 오스테나이트, 펄라이트, 시멘타이트이다.
✔ 용접 시 가장 큰 조직 변화는 열영향부(HAZ)에서 발생한다.
✔ 냉각속도가 빠르면 경화조직이 형성될 가능성이 커진다.
✔ 열입력과 예열은 조직 변화를 조절하는 중요한 요소이다.
🛠️ 8. 현장 관리 포인트
- 모재 재질에 따라 조직 변화 특성을 확인합니다.
- WPS에서 요구하는 예열온도를 준수합니다.
- 열입력을 과도하게 높이거나 낮추지 않습니다.
- 층간온도를 일정하게 유지합니다.
- 두꺼운 강재는 냉각속도가 빨라질 수 있으므로 주의합니다.
- 고탄소강과 고장력강은 경화조직 형성에 더욱 주의합니다.
- 용접 후 이상 경도가 예상되면 추가 검사를 실시합니다.
- HAZ에서 균열 발생 여부를 우선 확인합니다.
현장에서는 조직을 직접 눈으로 볼 수 없습니다. 하지만 용접조건과 재질을 알면 어떤 조직이 형성될 가능성이 높은지는 충분히 예측할 수 있습니다. 좋은 용접사는 비드를 보기 전에 먼저 조직을 생각합니다.
✔ 철강의 조직은 강재의 성질을 결정하는 가장 기본적인 요소입니다.
✔ 용접 과정에서는 가열과 냉각으로 인해 조직 변태가 발생합니다.
✔ 열영향부는 조직 변화가 가장 활발하게 일어나는 영역입니다.
✔ 열입력과 예열, 층간온도는 조직 변화를 조절하는 핵심 관리 항목입니다.
✔ 다음 강의에서는 철강 조직이 왜 변하는지를 이해하기 위한 철-탄소 평형상태도를 살펴보겠습니다.
👉 철강의 조직을 이해하면 용접부의 강도와 균열, 열영향부의 변화를 함께 이해할 수 있습니다.
아래 영상으로 핵심만 빠르게 확인해보세요.
듣기 쉽게 정리했습니다.
철강 조직
조직 변태
페라이트
오스테나이트
펄라이트
시멘타이트
열영향부(HAZ)
냉각속도
용접성
열입력
용접은 단순 기술이 아니라 이해가 필요한 공학입니다.
나데이 용접연구소
더 좋은 정보로 찾아뵙겠습니다.
감사합니다.
