[용접 시공 #43] 용접 후 열처리(PWHT) 완벽 정리

잔류응력 제거 원리부터 가열·유지·냉각 관리까지

용접 후 열처리(PWHT)는 단순히 용접부를 다시 가열하는 작업이 아닙니다. 잔류응력을 완화하고 조직을 안정화해 용접부의 신뢰성과 수명을 높이는 핵심 품질관리 공정입니다. 이번 글에서는 PWHT의 원리부터 가열·유지·냉각 관리와 현장 적용 기준까지 쉽게 정리했습니다.

📌 목차
1. PWHT란?
2. PWHT를 실시하는 이유
3. PWHT의 기본 원리
4. 가열·유지·냉각의 3단계
5. PWHT 적용 대상
6. PWHT 방법과 장비
7. PWHT의 효과와 한계
8. 부적절한 PWHT의 문제점
9. 시험 핵심 포인트
10. 현장 관리 포인트

용접이 끝났다고 해서 모든 작업이 끝난 것은 아닙니다.

외관이 깨끗하고 비파괴검사에서도 결함이 발견되지 않았더라도, 용접부 내부에는 높은 잔류응력과 불안정한 조직이 남아 있을 수 있습니다.

이러한 문제를 줄이기 위해 실시하는 대표적인 후처리 공정이 바로 용접 후 열처리(PWHT, Post Weld Heat Treatment)입니다.

PWHT는 용접이 완료된 구조물을 일정한 온도로 다시 가열한 뒤, 규정된 시간 동안 유지하고 서서히 냉각하는 공정입니다.

이를 통해 잔류응력을 완화하고, 용접부와 열영향부의 경도를 낮추며, 조직과 기계적 성질을 안정화할 수 있습니다.

하지만 PWHT는 단순히 구조물을 뜨겁게 가열하는 작업이 아닙니다. 가열속도, 유지온도, 유지시간, 가열 범위, 온도 편차, 냉각속도를 절차서에 따라 정확하게 관리해야 하는 정밀한 품질관리 공정입니다.

🔷 1. PWHT란?

PWHT는 용접이 완료된 후 용접부와 주변 모재를 규정된 온도까지 다시 가열하는 열처리입니다.

✔ PWHT의 정의
용접 완료 후 용접부와 열영향부를 규정된 온도로 가열하고, 일정 시간 유지한 뒤 정해진 속도로 냉각하여 잔류응력과 조직을 안정화하는 열처리

PWHT는 흔히 응력 제거 열처리라고도 부릅니다.

다만 PWHT의 목적은 잔류응력 감소에만 한정되지 않습니다. 재질에 따라 경도 저감, 수소 방출, 조직 안정화, 연성 회복, 치수 안정성 향상 등의 효과를 함께 얻을 수 있습니다.

적용 온도와 유지시간은 모재의 재질, 두께, 용접재료, 구조물의 사용조건, 적용 규격에 따라 달라집니다.

🔷 2. PWHT를 실시하는 이유

용접부는 국부적으로 높은 온도까지 가열된 후 빠르게 냉각됩니다.

이 과정에서 용접부와 주변 모재는 서로 다른 속도로 팽창하고 수축하며, 그 결과 구조물 내부에는 높은 인장 잔류응력이 남게 됩니다.

또한 일부 강재에서는 HAZ에 단단하고 취약한 조직이 형성되어 균열과 취성파괴 위험이 증가할 수 있습니다.

PWHT 목적	주요 효과
잔류응력 완화	용접 수축으로 발생한 내부응력을 감소
경도 저감	HAZ의 과도한 경화와 취성을 완화
조직 안정화	불안정한 조직을 보다 안정적인 상태로 변화
수소 방출 촉진	확산성 수소가 용접부 밖으로 이동하도록 도움
연성·인성 개선	재료가 취성적으로 파괴될 위험을 감소
치수 안정성 향상	가공 또는 사용 중 추가 변형 가능성을 감소
응력부식균열 완화	특정 환경에서 인장 잔류응력에 의한 균열 위험을 감소

특히 압력용기, 보일러, 고온 배관, 후판 구조물처럼 높은 압력과 온도에서 장시간 사용되는 설비는 PWHT 적용 여부가 구조물의 안전성과 수명에 직접적인 영향을 줄 수 있습니다.

🔷 3. PWHT의 기본 원리

PWHT의 핵심 원리는 금속의 항복강도가 온도가 상승할수록 낮아지는 성질을 이용하는 것입니다.

용접부를 일정 온도까지 가열하면 재료가 외력에 저항하는 힘이 낮아지고, 내부에 남아 있던 탄성 변형 일부가 소성 변형으로 전환됩니다.

이 과정에서 용접부에 집중되어 있던 잔류응력이 주변으로 재분배되고 점차 완화됩니다.

✔ PWHT 작용 과정
재가열 → 재료의 항복강도 감소 → 미세 소성변형 발생 → 응력 재분배 → 잔류응력 완화 → 서서히 냉각

재질에 따라서는 용접 중 생성된 경화조직이 뜨임 효과를 받아 경도가 낮아지고 연성과 인성이 회복될 수 있습니다.

따라서 탄소강과 저합금강의 PWHT는 일종의 응력 제거와 뜨임 효과가 동시에 나타나는 공정으로 이해할 수 있습니다.

⚠️ 핵심
PWHT는 잔류응력을 완전히 제거하는 공정이 아니라, 구조물 사용에 문제가 되지 않는 수준으로 완화하는 공정입니다.

🔷 4. 가열·유지·냉각의 3단계

PWHT는 크게 가열, 유지, 냉각의 세 단계로 구성됩니다.

각 단계가 기준에서 벗어나면 PWHT를 실시하고도 오히려 새로운 변형과 응력이 발생할 수 있습니다.

① 가열 단계

구조물을 규정된 유지온도까지 올리는 단계입니다.

가열속도가 지나치게 빠르거나 부위별 온도 차이가 크면 열팽창 차이에 의해 새로운 열응력과 변형이 발생할 수 있습니다.

• 규정된 가열속도 준수
• 가열부 전체의 온도 균일성 확보
• 국부적인 과열 방지
• 열전대 부착상태 확인

② 유지 단계

규정된 온도에 도달한 후 일정 시간 동안 온도를 유지하는 단계입니다.

유지시간은 일반적으로 재질과 두께를 기준으로 결정되지만, 정확한 값은 적용 규격과 열처리 절차서에 따라야 합니다.

• 최저 유지온도 이상 확보
• 최고 허용온도 초과 방지
• 부위별 온도 편차 관리
• 규정된 유지시간 충족

③ 냉각 단계

유지시간이 끝난 뒤 구조물을 규정된 속도로 식히는 단계입니다.

냉각속도가 너무 빠르면 용접부와 모재 사이에 다시 온도 차이가 발생하여 잔류응력과 경화조직이 새롭게 형성될 수 있습니다.

• 규정 온도까지 제어 냉각
• 급격한 외기 노출 방지
• 물 또는 강제 냉각 금지
• 구조물 전체의 균일한 냉각 유지

단계	핵심 관리항목	관리 실패 시 문제
가열	가열속도, 온도 균일성	열응력, 국부 변형, 과열
유지	유지온도, 유지시간, 편차	응력 완화 부족, 재질 열화
냉각	냉각속도, 균일 냉각	재경화, 새로운 잔류응력 발생

🔷 5. PWHT 적용 대상

모든 용접 구조물에 PWHT를 적용하는 것은 아닙니다.

재질, 모재 두께, 사용조건, 구속도, 용접부의 경도와 적용 규격을 검토하여 실시 여부를 결정합니다.

검토 요소	PWHT 필요성에 미치는 영향
모재 두께	두꺼울수록 높은 구속과 잔류응력이 형성되기 쉬움
강재 종류	탄소강, 저합금강, 내열강 등 재질별 요구조건이 다름
탄소당량	경화성이 높은 강재는 HAZ 경도 저감이 필요할 수 있음
사용 온도	고온 또는 저온 사용 구조물은 기계적 성질 관리가 중요
사용 압력	압력용기와 배관은 적용 코드에서 PWHT를 요구할 수 있음
부식 환경	응력부식균열 가능성이 있는 환경에서는 응력 완화가 중요
적용 규격	ASME, AWS, API, 선급 규칙 및 제작사양에 따라 결정

대표적인 적용 대상은 다음과 같습니다.

• 두꺼운 탄소강 및 저합금강 용접부
• 압력용기와 보일러
• 고온·고압 배관
• 내열강과 크롬-몰리브덴강 용접부
• 구속도가 높은 대형 구조물
• 경도 제한이 요구되는 용접부
• 응력부식균열 위험이 있는 설비

반대로 일부 조질강, 오스테나이트계 스테인리스강, 알루미늄 합금 등은 부적절한 PWHT가 기계적 성질과 내식성을 오히려 저하시킬 수 있습니다.

따라서 PWHT 실시 여부는 작업자의 경험만으로 결정해서는 안 되며, 반드시 승인된 WPS와 적용 규격을 확인해야 합니다.

🔷 6. PWHT 방법과 장비

PWHT는 구조물의 크기와 형상, 현장조건에 따라 전체 열처리와 국부 열처리로 나눌 수 있습니다.

① 전체 열처리

구조물 전체를 열처리로에 넣어 가열하는 방법입니다.

온도 균일성이 우수하고 구조물 전체의 잔류응력을 안정적으로 완화할 수 있지만, 대형 구조물에는 적용이 어렵고 비용이 많이 듭니다.

② 국부 열처리

용접부와 주변 일정 범위만 가열하는 방법입니다.

현장 배관이나 대형 압력용기처럼 전체를 열처리로에 넣을 수 없는 구조물에 주로 적용합니다.

가열 방법	특징
전기 저항 가열	세라믹 히터를 사용하며 국부 PWHT에 널리 적용
유도가열	가열속도가 빠르고 정밀한 자동제어가 가능
가스 가열	장비는 간단하지만 온도 균일성과 제어가 어려움
열처리로	전체 가열과 균일한 온도관리에 가장 유리

국부 PWHT에서는 가열부만 관리해서는 안 됩니다.

가열부 주변의 온도가 급격하게 떨어지지 않도록 가열 폭과 보온 폭을 충분히 확보해야 하며, 단열재를 사용해 열손실과 온도 구배를 줄여야 합니다.

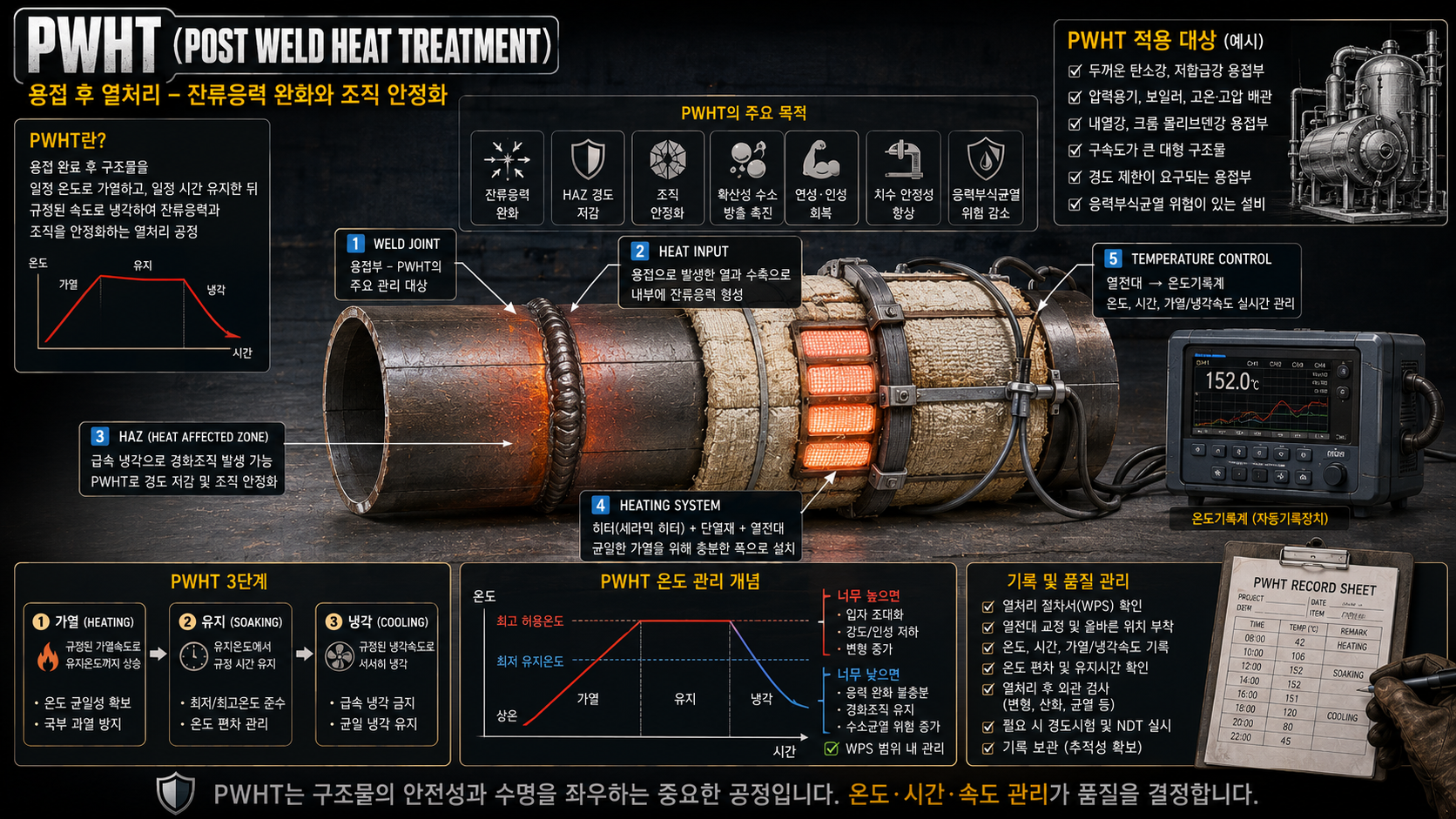

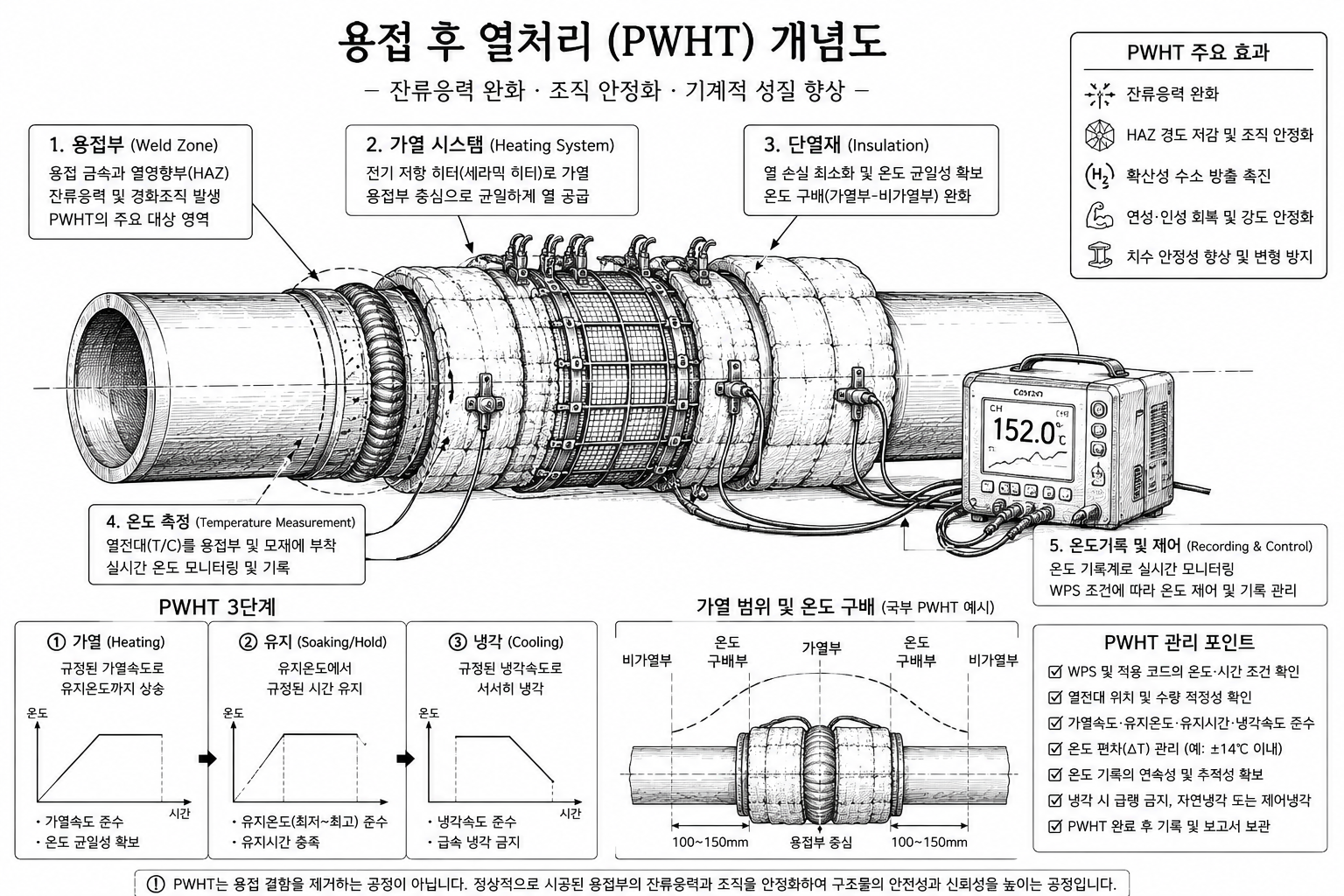

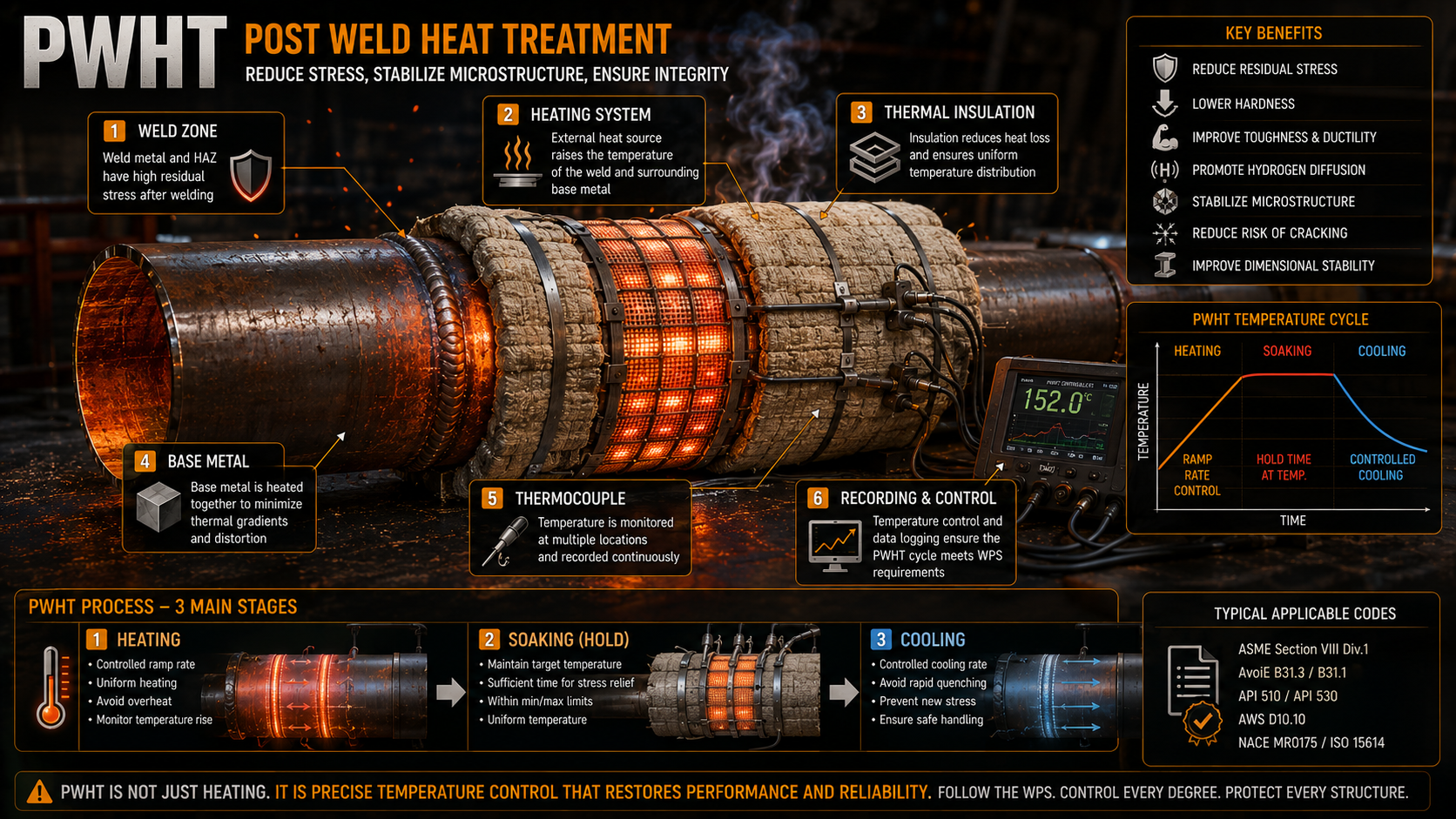

✔ 국부 PWHT 기본 구성
용접부 중심 → 가열 범위 확보 → 열전대 설치 → 히터 배치 → 단열재 설치 → 온도 기록계 연결 → 가열·유지·냉각

🔷 7. PWHT의 효과와 한계

PWHT는 용접부의 안전성과 장기 신뢰성을 높이는 효과적인 공정입니다.

하지만 모든 결함을 해결할 수 있는 만능 공정은 아닙니다.

PWHT로 개선 가능한 항목	PWHT로 해결하기 어려운 항목
잔류응력 완화	기공과 슬래그 혼입
HAZ 경도 저감	용입불량과 융합불량
조직 안정화	언더컷과 오버랩
확산성 수소 감소	이미 발생한 큰 균열
치수 안정성 향상	부적절한 개선형상과 조립불량

예를 들어 용접부 내부에 슬래그가 혼입되었거나 융합불량이 발생했다면 PWHT를 실시해도 결함은 사라지지 않습니다.

PWHT는 정상적으로 시공된 용접부의 잔류응력과 조직을 안정화하는 공정이지, 용접 결함을 제거하는 보수공정이 아닙니다.

🔷 8. 부적절한 PWHT의 문제점

PWHT는 정확한 절차에 따라 실시해야 합니다.

가열온도가 너무 낮으면 충분한 응력 완화 효과를 얻을 수 없고, 온도가 너무 높거나 유지시간이 지나치게 길면 재료의 강도와 인성이 저하될 수 있습니다.

• 유지온도 부족에 의한 응력 제거 불충분
• 과열에 의한 결정립 조대화
• 강도와 경도 과도 저하
• 충격인성 감소
• 과도한 변형과 치수 변화
• 재열균열 발생 가능성
• 스테인리스강의 예민화와 내식성 저하
• 온도 편차에 의한 새로운 잔류응력 발생

🚨 재열균열 주의
일부 저합금강과 고장력강은 PWHT 과정에서 열영향부의 조립립 영역에 재열균열이 발생할 수 있습니다.

따라서 재질의 감수성, 용접부 형상, 응력집중, 유지온도와 가열속도를 함께 검토해야 합니다.

또한 열전대가 용접부에서 떨어져 있거나 히터 배치가 불균일하면 기록상 온도는 정상으로 보여도 실제 구조물의 일부는 과열 또는 미가열 상태가 될 수 있습니다.

PWHT는 온도 기록표만 남기는 작업이 아니라, 실제 구조물 전체가 규정된 열처리 조건을 만족하도록 관리하는 작업입니다.

🟩 9. 시험 핵심 포인트

📌 시험 포인트
- PWHT는 용접 후 실시하는 열처리이다.
- 대표 목적은 잔류응력 완화와 HAZ 경도 저감이다.
- PWHT는 가열, 유지, 냉각의 세 단계로 구성된다.
- 가열속도가 너무 빠르면 열응력과 변형이 발생할 수 있다.
- 유지온도와 유지시간은 재질, 두께, 적용 규격에 따라 결정한다.
- 냉각속도가 너무 빠르면 새로운 잔류응력과 경화조직이 발생할 수 있다.
- PWHT는 용접 결함을 제거하는 공정이 아니다.
- 과도한 PWHT는 강도와 인성을 저하시킬 수 있다.
- 일부 저합금강에서는 재열균열에 주의해야 한다.
- 현장에서는 열전대와 자동 온도기록계를 사용해 공정을 관리한다.

🛠️ 10. 현장 관리 포인트

• 작업 전 승인된 열처리 절차서와 적용 규격을 확인합니다.
• 모재 재질, 두께, 용접재료 및 용접부 위치를 확인합니다.
• 열전대 수량과 부착 위치가 절차서와 일치하는지 점검합니다.
• 히터가 용접부를 중심으로 균일하게 배치되었는지 확인합니다.
• 가열부와 온도 구배부에 충분한 단열재를 설치합니다.
• 가열속도와 냉각속도가 허용기준을 넘지 않도록 관리합니다.
• 유지온도와 유지시간을 실시간으로 확인합니다.
• 열전대 간 온도 편차가 허용범위 안에 있는지 확인합니다.
• 전원 차단과 온도계 이상에 대비한 비상절차를 마련합니다.
• PWHT 완료 후 온도기록지와 장비 교정성적서를 보관합니다.
• 열처리 후 변형, 표면 산화, 균열 여부를 검사합니다.
• 필요한 경우 경도시험과 비파괴검사를 다시 실시합니다.

🔎 현장 사례
후판 배관의 국부 PWHT에서 히터를 용접선 바로 주변에만 좁게 설치하면 가열부와 비가열부 사이에 큰 온도 차이가 발생할 수 있습니다.

이 경우 용접부의 잔류응력을 줄이기 위해 실시한 PWHT가 오히려 새로운 열응력과 국부 변형을 만들 수 있습니다.

따라서 용접부 중심의 가열 폭뿐 아니라 온도가 서서히 낮아지는 온도 구배부와 단열 범위까지 함께 관리해야 합니다.

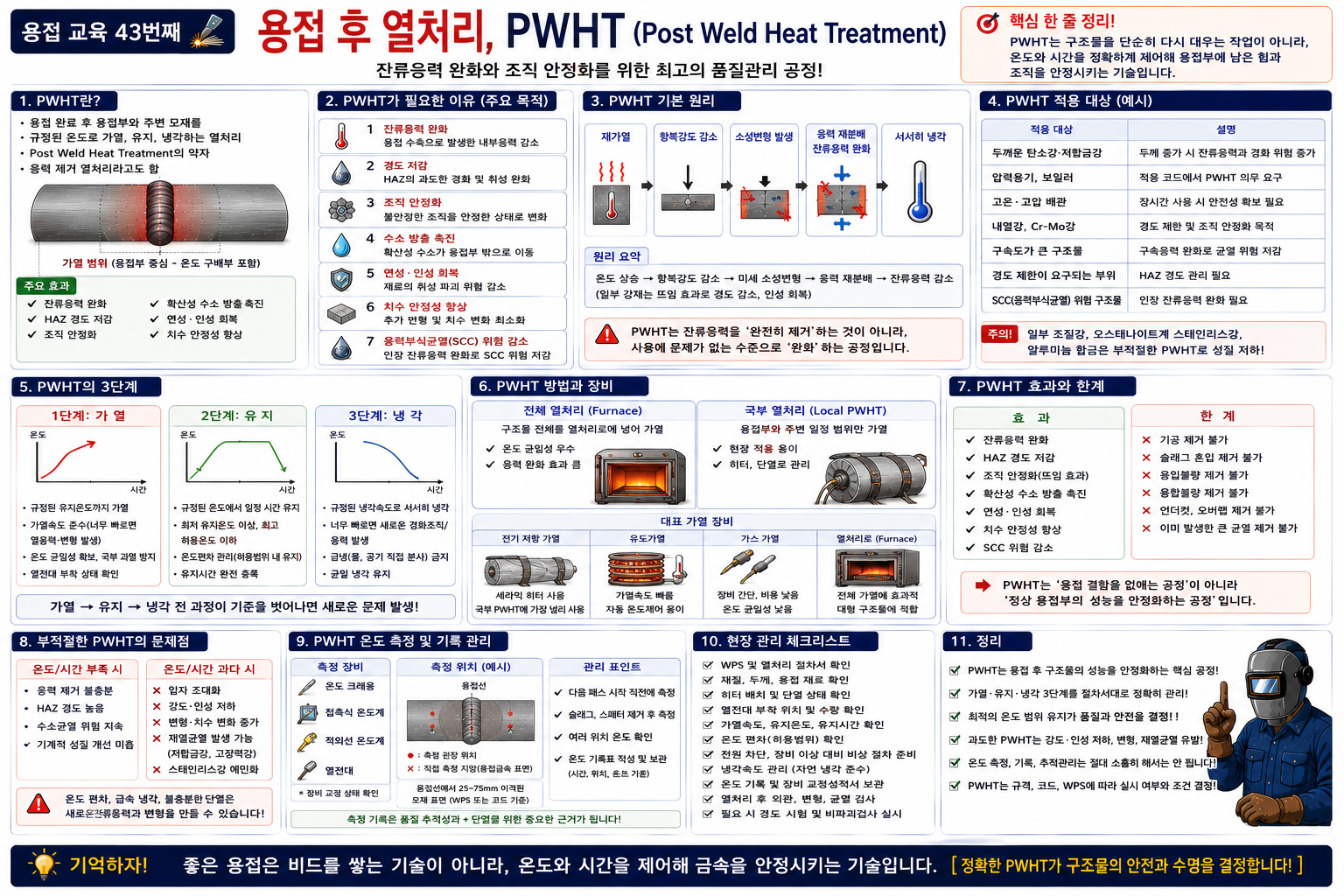

📊 핵심 정리
✔ PWHT는 용접 후 잔류응력과 조직을 안정화하는 열처리입니다.
✔ 가열, 유지, 냉각 전 과정을 절차서에 따라 관리해야 합니다.
✔ 대표적인 효과는 잔류응력 완화, 경도 저감, 수소 방출 및 치수 안정입니다.
✔ 과도한 온도와 유지시간은 재료의 강도와 인성을 저하시킬 수 있습니다.
✔ PWHT는 용접 결함을 없애는 공정이 아니라 정상 용접부의 성능을 안정화하는 공정입니다.

🎯 한 줄 정리
👉 PWHT는 용접부를 단순히 다시 가열하는 작업이 아니라, 온도와 시간을 제어하여 잔류응력과 조직을 안정화하는 품질관리 기술입니다.

🎥 영상으로도 보실 수 있습니다
아래 영상으로 핵심만 빠르게 확인해보세요.
듣기 쉽게 정리했습니다.

핵심 개념 키워드
PWHT
Post Weld Heat Treatment
용접 후 열처리
응력 제거 열처리
잔류응력
유지온도
유지시간
가열속도
냉각속도
재열균열
