용접 변형 방지 시공법 완벽 정리

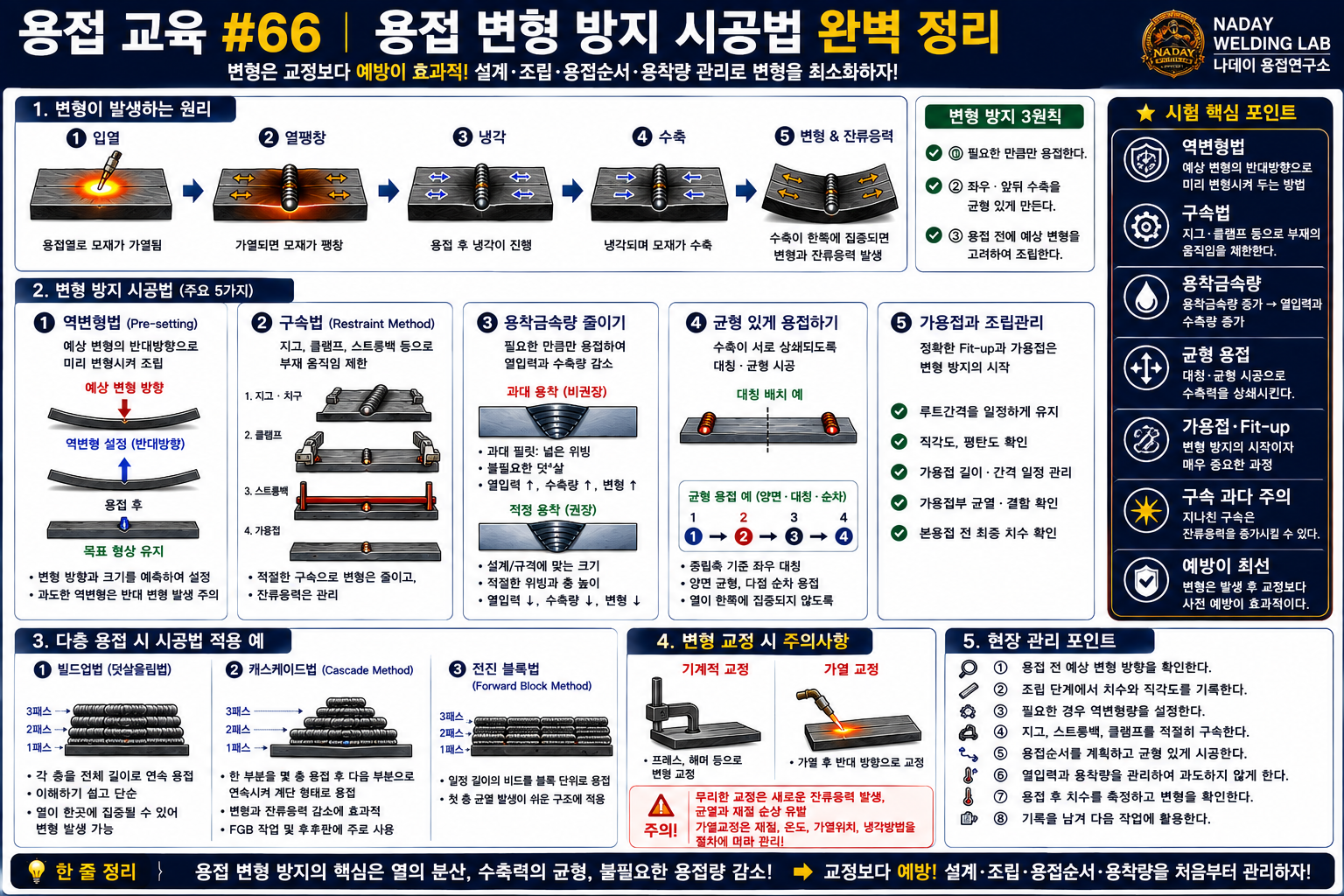

용접 변형 방지 시공법 - 역변형·구속법·열분산·용착량 관리

용접 변형은 용접 후 교정하는 것보다 시공 단계에서 미리 줄이는 것이 가장 효과적입니다. 이번 시간에는 역변형법, 구속법, 용착량 감소, 균형용접 등 실제 현장에서 사용하는 변형 방지 시공법을 기능사 시험과 실무 중심으로 정리합니다.

📌 목차
1. 변형 방지의 기본 원칙
2. 역변형법
3. 구속법
4. 용착금속량 줄이기
5. 균형 있게 용접하기
6. 가용접과 조립관리
7. 변형 교정 시 주의사항
8. 시험 핵심 포인트
9. 현장 관리 포인트

앞에서는 용접열에 의해 팽창과 수축이 반복되면서 각변형, 굽힘변형, 종수축 등이 발생한다는 원리를 살펴보았습니다. 이번 시간에는 이미 발생한 변형의 원인을 다시 설명하기보다 용접하기 전에 어떻게 변형을 줄일 것인가에 초점을 맞추겠습니다.

현장에서 가장 경제적인 변형 대책은 용접이 끝난 뒤 강제로 교정하는 것이 아닙니다. 설계, 조립, 가용접, 용접순서, 용착량을 처음부터 관리하여 변형 자체를 작게 만드는 것입니다.

🔷 1. 변형 방지의 기본 원칙

용접 변형을 줄이는 기본 원리는 크게 세 가지로 볼 수 있습니다. 열을 한곳에 집중시키지 않고, 수축을 서로 상쇄시키며, 불필요한 용접량을 줄이는 것입니다.

✔ 변형 방지 3원칙
① 필요한 만큼만 용접한다.
② 좌우·앞뒤의 수축을 균형 있게 만든다.
③ 용접 전에 예상 변형을 고려하여 조립한다.

🔷 2. 역변형법(Pre-setting)

역변형법은 용접 후 발생할 변형의 방향과 크기를 미리 예상하여 부재를 반대방향으로 변형시켜 놓은 뒤 용접하는 방법입니다.

예를 들어 필릿용접 후 판재가 용접부 방향으로 기울어질 것으로 예상된다면, 용접 전에는 반대방향으로 약간 기울여 조립합니다. 용접이 끝난 뒤 수축이 발생하면 처음 설정한 역변형과 서로 상쇄되어 최종 형상을 맞추는 방식입니다.

💡 핵심
예상 변형 방향 ← 실제 수축
미리 반대방향으로 설정 → 용접 후 목표 형상 확보

역변형을 너무 크게 주면 반대방향 변형이 남을 수 있으므로 경험값과 작업절차, 이전 제작 데이터를 활용하는 것이 중요합니다.

🔷 3. 구속법(Restraint Method)

구속법은 지그, 클램프, 스트롱백, 가용접 등을 이용하여 부재가 움직이지 않도록 고정한 상태에서 용접하는 방법입니다.

방법	역할
지그·치구	부재 위치와 형상 유지
클램프	국부적인 들뜸과 이동 방지
스트롱백	판재의 각변형과 휨 억제
가용접	본용접 전 Fit-up 유지

다만 구속이 강할수록 변형은 줄어들 수 있지만 내부 잔류응력은 커질 수 있습니다. 따라서 무조건 강하게 고정하는 것이 아니라 구조물과 재질에 맞는 적절한 구속을 적용해야 합니다.

🔷 4. 용착금속량 줄이기

용접금속이 많아질수록 투입되는 열과 냉각 후 수축량도 증가합니다. 따라서 필요한 강도를 만족하는 범위에서 불필요한 용착금속량을 줄이는 것이 효과적인 변형 방지 방법입니다.

• 지나치게 큰 필릿 크기를 피합니다.
• 설계에서 요구한 용접 크기를 준수합니다.
• 후판에서는 적절한 개선형상을 선택합니다.
• 필요 이상으로 넓은 위빙을 하지 않습니다.
• 과도한 덧살을 만들지 않습니다.

특히 필릿용접에서 “크게 하면 더 튼튼하다”는 생각으로 설계치보다 과도하게 용접하면 비용뿐 아니라 변형까지 증가할 수 있습니다.

🔷 5. 균형 있게 용접하기

용접부가 구조물 중심에서 한쪽으로 치우치면 수축도 한쪽에 집중됩니다. 가능하다면 중립축을 기준으로 용접부를 대칭 배치하고, 양쪽 용접부를 균형 있게 시공하는 것이 좋습니다.

긴 구조물에서는 #65에서 설명한 용접순서를 적용하여 열이 한쪽에 집중되지 않도록 합니다. 여기서 핵심은 특정 시공법의 이름을 외우는 것이 아니라 수축력이 서로 균형을 이루게 한다는 원리를 이해하는 것입니다.

🔷 6. 가용접과 조립관리

본용접 전에 Fit-up이 불량하면 용접 중 부재가 움직이거나 틈이 변하면서 최종 변형이 커질 수 있습니다. 따라서 가용접은 단순히 철판을 붙잡아 두는 작업이 아니라 변형관리의 시작입니다.

• 루트간격을 일정하게 유지합니다.
• 부재의 직각도와 평탄도를 확인합니다.
• 가용접 길이와 간격을 일정하게 관리합니다.
• 가용접부의 균열과 결함을 확인합니다.
• 본용접 전 최종 치수를 다시 확인합니다.

🔷 7. 변형 교정 시 주의사항

예방조치를 했더라도 허용범위를 벗어난 변형이 발생하면 기계적 교정이나 가열교정을 실시할 수 있습니다. 하지만 무리한 교정은 재료에 새로운 잔류응력을 만들거나 균열을 발생시킬 수 있습니다.

⚠️ 주의
가열교정은 작업자가 임의로 불꽃을 가하는 작업이 아닙니다. 재질, 가열온도, 가열위치와 냉각방법을 작업절차에 따라 관리해야 합니다.

특히 고장력강과 열처리강은 과도한 가열로 기계적 성질이 변할 수 있으므로 더욱 주의해야 합니다.

🟩 8. 시험 핵심 포인트

📌 시험 핵심 포인트
✔ 역변형법은 예상 변형의 반대방향으로 미리 변형시켜 두는 방법이다.
✔ 구속법은 지그와 클램프 등으로 부재의 움직임을 제한한다.
✔ 용착금속량이 증가하면 열입력과 수축량이 증가할 수 있다.
✔ 과대 필릿용접은 변형과 비용을 증가시킨다.
✔ 대칭적인 용접은 수축력을 서로 상쇄시키는 데 효과적이다.
✔ 가용접과 Fit-up 관리는 변형 방지의 중요한 과정이다.
✔ 지나친 구속은 잔류응력을 증가시킬 수 있다.
✔ 변형은 발생 후 교정보다 사전 예방이 효과적이다.

🛠️ 9. 현장 관리 포인트

• 용접 전 예상 변형 방향을 확인합니다.
• 조립 단계에서 치수와 직각도를 기록합니다.
• 필요한 경우 역변형량을 사전에 설정합니다.
• 지그와 스트롱백의 위치를 적절하게 배치합니다.
• 설계보다 과도한 용접 크기를 만들지 않습니다.
• 용접 중간에도 변형량을 측정합니다.
• 구속물을 제거하기 전에 용접부의 냉각상태를 확인합니다.
• 교정작업은 승인된 작업절차에 따라 실시합니다.

💡 나데이의 현장 노트
현장에서 변형을 잡기 위해 다시 가열하고 당기고 절단하면 시간과 비용이 크게 늘어납니다.

조립할 때 몇 mm를 확인하고, 용접순서를 한 번 더 검토하며, 필요 이상의 비드를 만들지 않는 것이 오히려 가장 좋은 변형 교정법입니다.

변형관리는 용접이 끝난 뒤가 아니라 용접하기 전에 시작됩니다.

📊 핵심 정리
✔ 역변형은 예상되는 수축을 미리 보상하는 방법입니다.
✔ 구속법은 구조물의 움직임을 제한하지만 과도한 구속은 피해야 합니다.
✔ 불필요한 용착금속을 줄이면 열과 수축도 감소합니다.
✔ 좌우·양면을 균형 있게 용접하면 변형을 줄일 수 있습니다.
✔ 가용접과 Fit-up 단계부터 변형을 관리해야 합니다.
✔ 다음 강의에서는 작업 전부터 완료 후까지 연결되는 용접 시공관리의 전체 흐름을 알아보겠습니다.

🎯 한 줄 정리
👉 용접 변형 방지의 핵심은 역변형·적정 구속·최소 용착량·균형 시공으로 수축을 미리 제어하는 것입니다.

🎥 영상으로도 보실 수 있습니다
아래 영상으로 핵심만 빠르게 확인해보세요.
듣기 쉽게 정리했습니다.

🔎 핵심 개념 키워드
용접 변형 방지 · 역변형법 · 구속법 · 지그 · 클램프 · 스트롱백 · 용착금속량 · 균형용접 · 가용접 · Fit-up · 가열교정
