용접 개선각·루트간격·루트면 완벽 정리

개선각·루트간격·루트면 - Groove 치수가 용입과 품질에 미치는 영향

용접 개선형상만큼 중요한 것이 바로 개선 치수입니다. 개선각(Bevel Angle), 루트간격(Root Opening), 루트면(Root Face)은 용입, 변형, 용접량, 작업성을 결정하는 핵심 요소입니다. 이번 시간에는 시험에서 자주 출제되는 개선 치수의 의미와 역할을 쉽게 이해해 보겠습니다.

📌 목차
1. 개선 치수란?
2. 개선각(Bevel Angle)
3. 루트간격(Root Opening)
4. 루트면(Root Face)
5. 개선 치수와 용입 관계
6. 개선 치수 비교
7. 시험 핵심 포인트
8. 현장 관리 포인트

지난 시간에는 I형, V형, X형, U형, J형 개선형상을 알아보았습니다. 이번 시간에는 개선의 형상이 아니라 개선 치수(Groove Geometry)를 살펴보겠습니다.

같은 V형 개선이라도 개선각과 루트간격, 루트면이 달라지면 용입과 변형, 용착금속량이 모두 달라집니다. 즉, 용접 품질은 개선 형상뿐 아니라 치수에도 크게 영향을 받습니다.

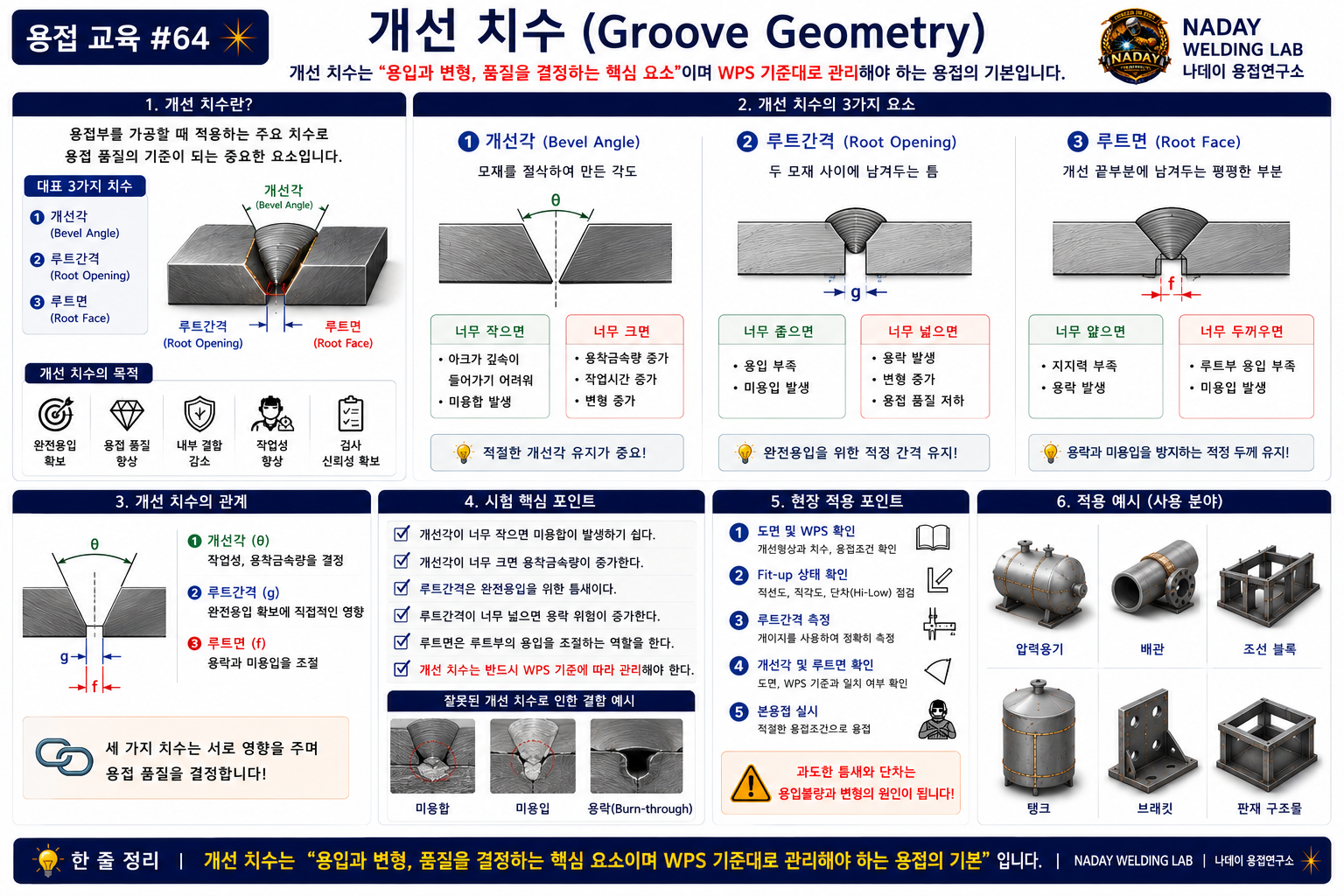

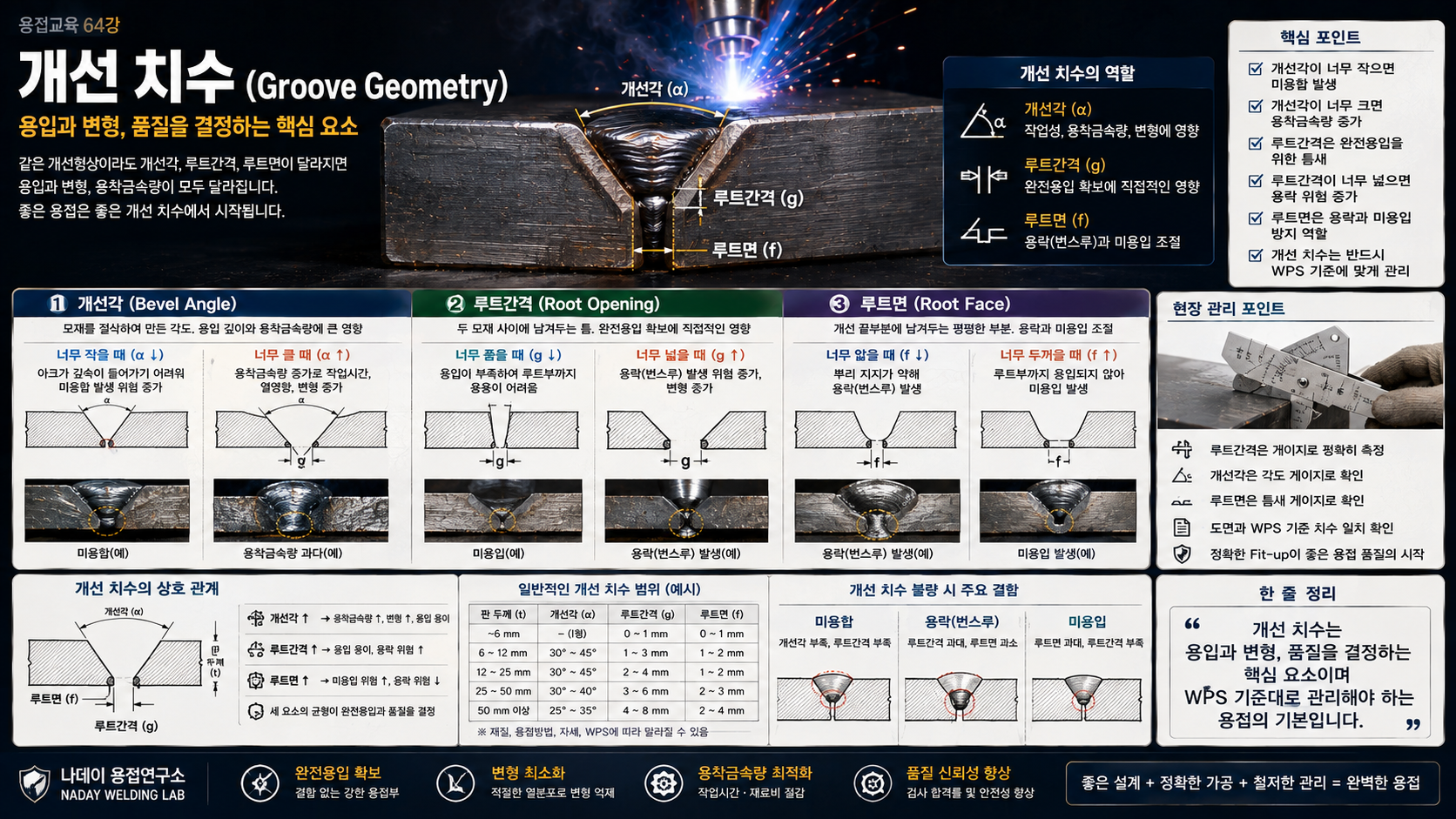

🔷 1. 개선 치수란?

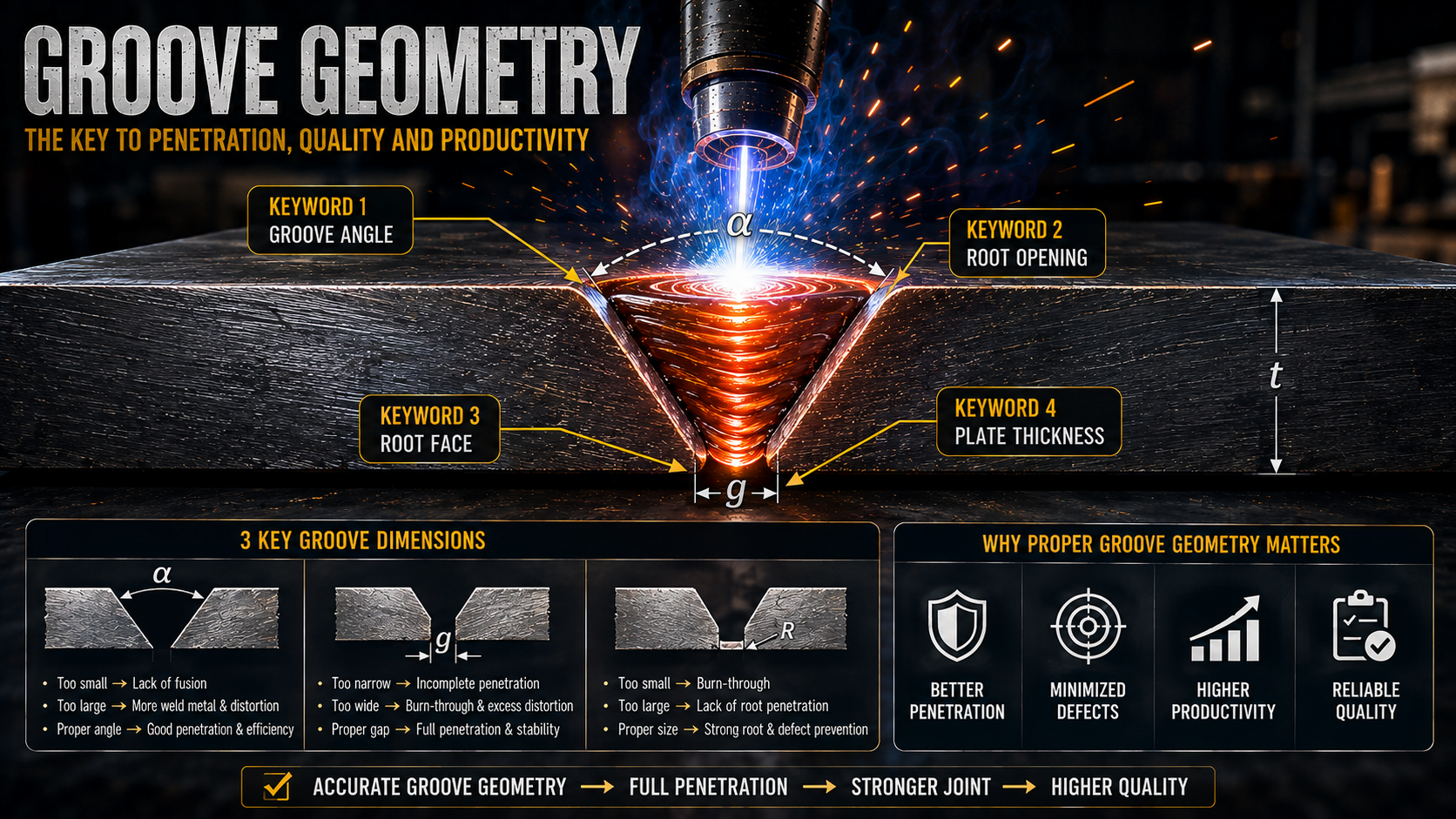

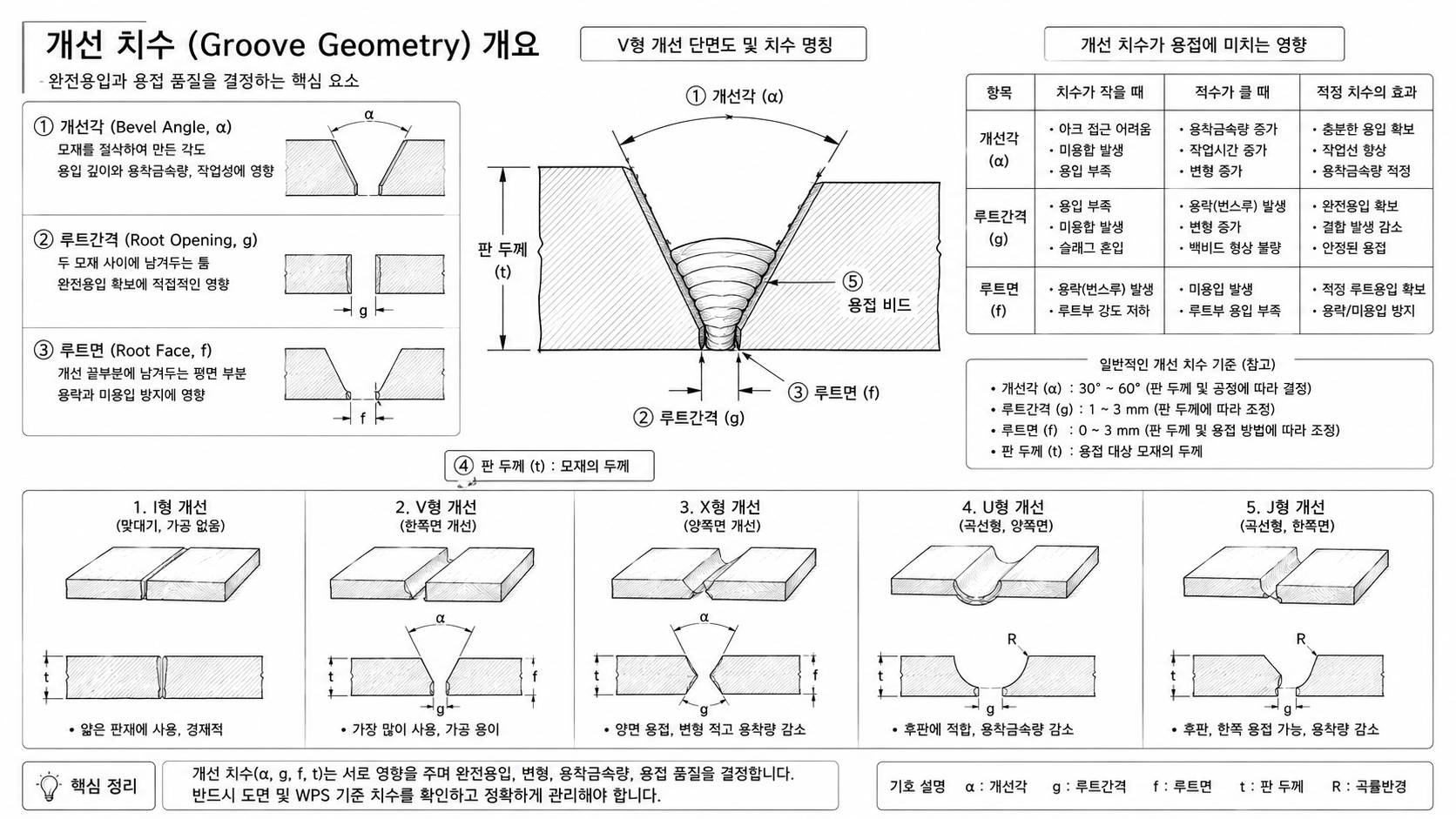

개선 치수는 용접부를 가공할 때 적용되는 주요 치수를 의미합니다. 대표적으로 개선각, 루트간격, 루트면이 있으며 이 세 요소가 함께 완전용입과 용접성을 결정합니다.

✔ 개선 치수 3요소

• 개선각(Bevel Angle)
• 루트간격(Root Opening)
• 루트면(Root Face)

🔷 2. 개선각(Bevel Angle)

개선각은 모재를 절삭하여 만든 각도를 의미합니다. 개선각이 너무 작으면 아크 접근이 어려워 미융합이 발생하기 쉽고, 너무 크면 용착금속량이 증가하여 작업시간과 변형이 증가합니다.

작은 개선각	큰 개선각
용착량 감소	용접량 증가
아크 접근 어려움	작업성 향상
미융합 위험	변형 증가 가능

🔷 3. 루트간격(Root Opening)

루트간격은 두 모재 사이에 남겨두는 틈을 말합니다. 적절한 간격은 완전용입 확보에 도움이 되지만, 과도하게 넓으면 용락(Burn Through)과 변형 위험이 증가할 수 있습니다.

💡 나데이 TIP
루트간격은 "틈"이라고 이해하면 쉽습니다. 틈이 너무 좁으면 용입이 부족하고, 너무 넓으면 용락이 발생하기 쉽습니다.

🔷 4. 루트면(Root Face)

루트면은 개선 끝부분에 남겨두는 평평한 부분입니다. 루트면이 너무 얇으면 용락이 발생하기 쉽고, 너무 두꺼우면 루트부까지 용입되지 않아 미용입이 발생할 수 있습니다.

🔷 5. 개선 치수와 용입 관계

항목	너무 작을 때	너무 클 때
개선각	미융합	용착량 증가
루트간격	미용입	용락
루트면	용락	미용입

세 치수는 서로 독립적인 것이 아니라 서로 영향을 주며, WPS에서 지정된 치수를 유지해야 일정한 품질을 확보할 수 있습니다.

🔷 6. 개선 치수 비교

📚 핵심 비교

✔ 개선각 → 작업성과 용착금속량 결정
✔ 루트간격 → 용입 확보에 직접 영향
✔ 루트면 → 용락과 미용입을 조절

🟩 7. 시험 핵심 포인트

📌 시험 핵심 포인트

✔ 개선각이 너무 작으면 미융합이 발생하기 쉽다.
✔ 개선각이 너무 크면 용착금속량이 증가한다.
✔ 루트간격은 완전용입 확보를 위한 틈새이다.
✔ 루트간격이 너무 넓으면 용락 위험이 증가한다.
✔ 루트면은 루트부의 용입을 조절한다.
✔ 개선 치수는 WPS에 따라 관리한다.

🛠️ 8. 현장 관리 포인트

• 개선 치수를 용접 전에 측정합니다.
• 루트간격을 일정하게 유지합니다.
• 개선각이 좌우 대칭인지 확인합니다.
• 루트면 손상 여부를 확인합니다.
• Fit-up 후 다시 치수를 점검합니다.
• WPS 허용공차를 준수합니다.

💡 나데이의 현장 노트
현장에서 루트간격은 용접사의 감각으로 맞추는 것이 아니라 게이지를 사용하여 확인하는 것이 원칙입니다. 좋은 Fit-up이 좋은 용접 품질을 만듭니다.

📚 핵심 정리

✔ 개선각은 작업성과 용착금속량을 결정합니다.
✔ 루트간격은 용입 확보에 가장 중요한 치수입니다.
✔ 루트면은 용락과 미용입을 방지합니다.
✔ 세 치수는 서로 영향을 주며 WPS 기준을 따라야 합니다.
✔ 다음 강의에서는 용접자세(1G·2G·3G·4G)를 자세히 알아보겠습니다.

🎯 한 줄 정리
👉 개선 치수는 용입과 변형, 품질을 결정하는 핵심 요소이며 WPS 기준대로 관리해야 합니다.
