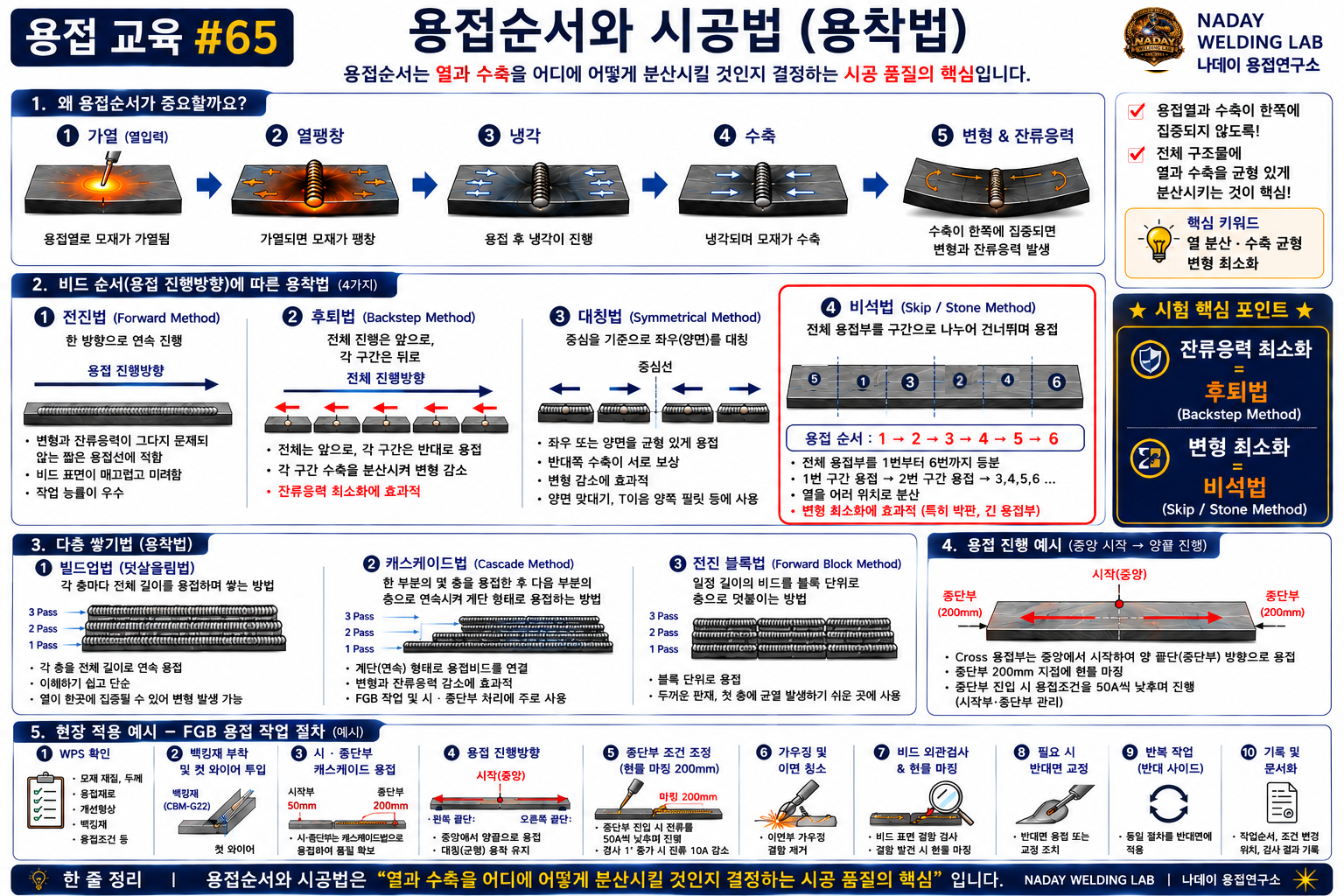

용접순서와 시공법 완벽 정리

용접순서와 시공법 - 후퇴법·대칭법·스킵법·용착순서

용접순서와 시공법은 변형과 잔류응력을 줄이고 균일한 품질을 확보하기 위한 핵심 관리항목입니다. 후퇴법, 대칭법, 스킵법, 용착순서의 원리와 적용 방법을 시험과 현장 실무 중심으로 정리합니다.

📌 목차
1. 용접순서가 중요한 이유
2. 용접 진행방향과 용착순서
3. 후퇴법(Backstep Welding)
4. 대칭법(Symmetrical Welding)
5. 스킵법(Skip Welding)
6. 분할용접과 교호용접
7. 시공법 선택 기준
8. 시험 핵심 포인트
9. 현장 관리 포인트

용접은 단순히 한쪽 끝에서 다른 쪽 끝까지 계속 진행한다고 해서 좋은 품질이 만들어지는 것은 아닙니다. 특히 긴 용접부나 대형 구조물에서는 어떤 순서로 용접하느냐에 따라 변형과 잔류응력, 맞춤 상태가 크게 달라질 수 있습니다.

그래서 실제 제작현장에서는 용접하기 전에 용접순서(Welding Sequence)와 용착순서(Deposition Sequence)를 미리 계획합니다.

🔷 1. 용접순서가 중요한 이유

용접부는 가열되면 팽창하고 냉각되면 수축합니다. 이러한 수축이 한쪽에 집중되면 각변형, 굽힘변형, 종수축과 같은 변형이 커질 수 있습니다.

따라서 용접열과 수축을 한쪽에 집중시키지 않고 구조물 전체에 분산하도록 작업순서를 정하는 것이 중요합니다.

✔ 용접순서의 목적
• 용접변형 감소
• 잔류응력 분산
• 맞춤상태 유지
• 용접균열 위험 감소
• 작업성과 생산성 향상

🔷 2. 용접 진행방향과 용착순서

용접 진행방향은 실제 아크가 이동하는 방향을 말하고, 용착순서는 여러 구간이나 여러 패스를 어떤 순서로 쌓아가는지를 의미합니다.

구분	의미
용접 진행방향	한 패스 안에서 아크가 이동하는 방향
용착순서	여러 패스 또는 구간을 쌓는 순서
용접순서	전체 이음 또는 구조물을 용접하는 작업 순서

세 개념은 서로 비슷해 보이지만 관리 대상이 다릅니다. 기능사 시험에서는 후퇴법이나 대칭법의 목적을 묻는 경우가 많으므로, 각각의 원리를 이해하는 것이 중요합니다.

🔷 3. 후퇴법(Backstep Welding)

후퇴법은 전체 작업은 한 방향으로 진행하지만, 각각의 짧은 용접 구간은 전체 진행방향과 반대방향으로 용접하는 방법입니다.

예를 들어 전체 작업은 왼쪽에서 오른쪽으로 진행하더라도, 각 짧은 비드는 오른쪽에서 왼쪽으로 용접합니다. 이렇게 하면 각 구간의 수축이 서로 분산되어 긴 용접부의 변형을 줄이는 데 도움이 됩니다.

💡 쉽게 기억하기
전체는 앞으로 가지만, 한 구간씩은 뒤로 용접한다 → 후퇴법

🔷 4. 대칭법(Symmetrical Welding)

대칭법은 구조물의 중심을 기준으로 좌우 또는 양면을 균형 있게 용접하는 방법입니다.

한쪽만 먼저 용접하면 수축이 한 방향으로 집중되기 때문에 구조물이 휘기 쉽습니다. 대칭법을 적용하면 반대쪽 수축이 서로 보상하여 변형을 줄일 수 있습니다.

적용	효과
양면 맞대기용접	각변형 감소
T이음 양쪽 필릿	좌우 수축 균형
대형 구조물	전체 변형 분산

🔷 5. 스킵법(Skip Welding)

스킵법은 긴 용접부를 여러 구간으로 나눈 뒤 연속해서 용접하지 않고 일정 구간을 건너뛰며 작업하는 방법입니다.

한곳에 열이 집중되는 것을 방지하고 용접열을 전체적으로 분산시킬 수 있어 긴 판재나 대형 구조물의 변형 방지에 효과적입니다.

✔ 스킵법의 핵심
연속 용접하지 않는다 → 구간을 건너뛴다 → 열을 분산한다 → 변형을 줄인다

🔷 6. 분할용접과 교호용접

분할용접은 긴 용접부를 여러 구간으로 나누어 용접하는 방법입니다. 후퇴법과 스킵법 역시 넓은 의미에서는 분할 시공의 한 형태로 볼 수 있습니다.

교호용접은 한쪽을 계속 용접하지 않고 좌우 또는 앞뒤를 번갈아 용접하여 수축을 균형 있게 분산시키는 방법입니다.

시공법	핵심 원리
후퇴법	각 구간의 진행방향을 전체 진행방향과 반대로
대칭법	중심 또는 양면을 기준으로 균형 있게 용접
스킵법	일정 구간을 건너뛰며 열 분산
교호용접	좌우 또는 앞뒤를 번갈아 용접

🔷 7. 시공법 선택 기준

모든 구조물에 동일한 용접순서를 적용할 수는 없습니다. 모재 두께, 구조 형상, 이음 위치, 구속도와 용접량을 고려하여 적절한 시공법을 선택해야 합니다.

• 긴 직선 용접부 → 후퇴법·스킵법 검토
• 좌우 대칭 구조 → 대칭법 검토
• 양면 맞대기 → 양면 균형 용착
• 대형 구조물 → 구간 분할과 교호용접 검토
• 변형 허용치가 작은 구조물 → 제작순서까지 함께 관리

실제 현장에서는 작업자가 임의로 순서를 바꾸지 않고, 도면·작업절차·WPS 및 제작계획에서 정한 순서를 따라야 합니다.

🟩 8. 시험 핵심 포인트

📌 시험 핵심 포인트
✔ 용접순서는 변형과 잔류응력을 줄이기 위해 관리한다.
✔ 후퇴법은 전체 진행방향과 각 구간의 용접방향이 반대이다.
✔ 대칭법은 좌우 또는 양면을 균형 있게 용접한다.
✔ 스킵법은 용접부를 건너뛰며 작업하여 열을 분산한다.
✔ 교호용접은 좌우 또는 앞뒤를 번갈아 용접한다.
✔ 긴 용접부는 분할하여 작업하면 변형 감소에 도움이 된다.
✔ 작업순서는 구조와 구속상태에 따라 결정한다.

🛠️ 9. 현장 관리 포인트

• 용접 전에 전체 작업순서를 확인합니다.
• 가용접 상태와 Fit-up을 먼저 점검합니다.
• 좌우 또는 양면 수축이 균형을 이루도록 작업합니다.
• 긴 용접부를 한 번에 연속 용접하지 않습니다.
• 작업 중 변형 상태를 수시로 확인합니다.
• 작업자가 임의로 용접순서를 변경하지 않도록 관리합니다.
• 대형 구조물은 조립순서와 용접순서를 함께 검토합니다.

💡 나데이의 현장 노트
현장에서 변형은 용접이 끝난 뒤에 잡는 것보다 처음부터 발생하지 않도록 관리하는 것이 훨씬 효과적입니다.

같은 전류와 같은 용접조건을 사용해도 어느 부위를 먼저 용접했는지에 따라 구조물의 최종 형상이 달라질 수 있습니다.

그래서 좋은 용접은 비드만 관리하는 것이 아니라 용접이 들어가는 순서까지 관리하는 작업입니다.

📊 핵심 정리
✔ 용접순서는 용접열과 수축을 균형 있게 분산하기 위해 계획합니다.
✔ 후퇴법은 짧은 구간을 전체 진행방향과 반대로 용접합니다.
✔ 대칭법은 좌우 또는 양면의 수축을 균형 있게 합니다.
✔ 스킵법은 긴 용접부의 열 집중을 줄이는 데 효과적입니다.
✔ 교호용접과 분할용접도 변형 감소에 활용됩니다.
✔ 다음 강의에서는 용접순서와 연결되는 변형 방지 시공법을 알아보겠습니다.

🎯 한 줄 정리
👉 용접순서는 열과 수축을 어디에 어떻게 분산시킬 것인지 결정하는 시공 품질의 핵심입니다.

🎥 영상으로도 보실 수 있습니다
아래 영상으로 핵심만 빠르게 확인해보세요.
듣기 쉽게 정리했습니다.

🔎 핵심 개념 키워드
용접순서 · 용착순서 · 후퇴법 · 대칭법 · 스킵법 · 교호용접 · 분할용접 · 용접변형 · 잔류응력 · 열분산 · Fit-up

용접은 단순 기술이 아니라 이해가 필요한 공학입니다.

나데이 용접연구소
더 좋은 정보로 찾아뵙겠습니다.

감사합니다.
