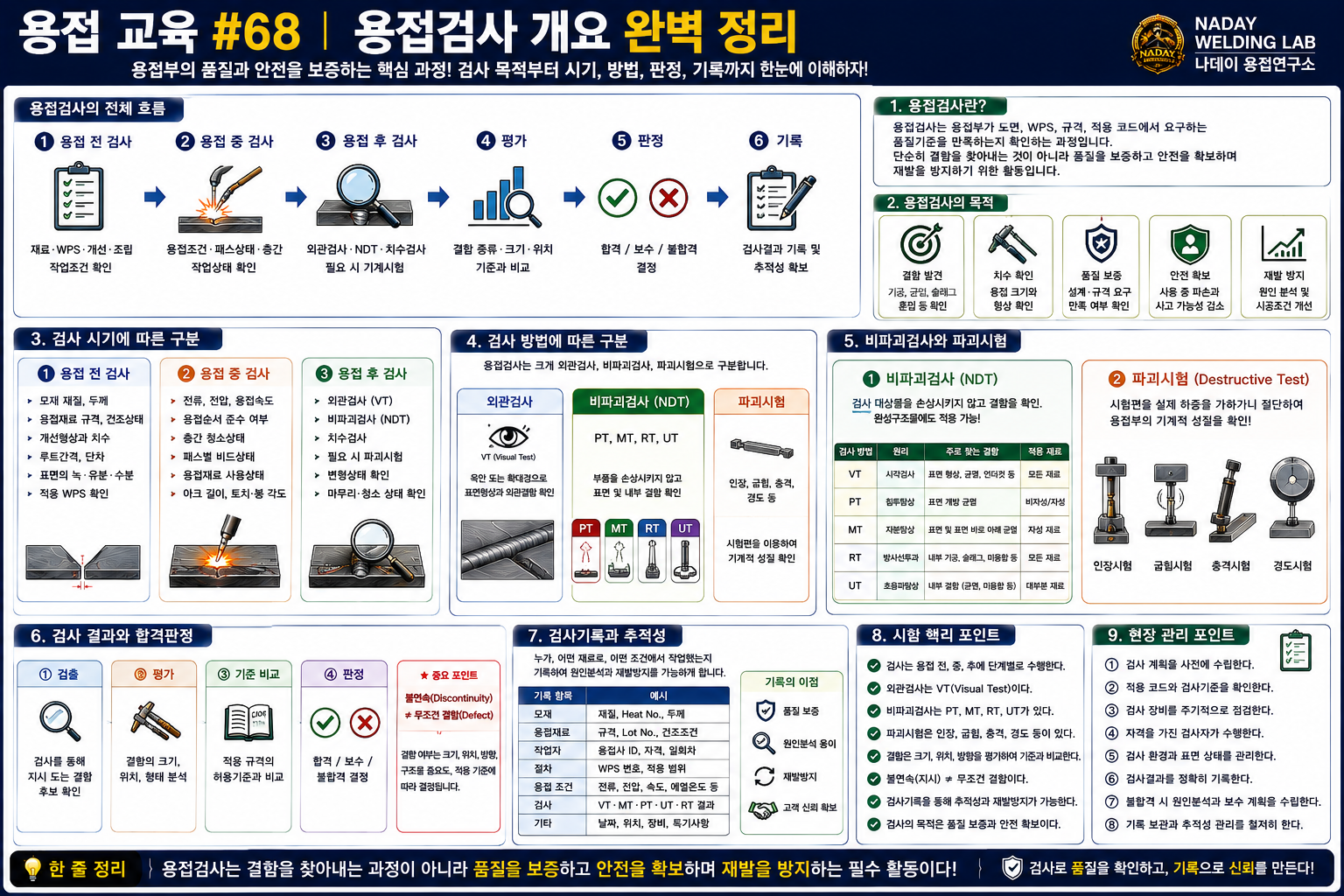

용접검사는 용접부의 외관과 내부 상태, 기계적 성질을 확인하여 설계와 품질기준을 만족하는지 판단하는 과정입니다. 이번 시간에는 용접검사의 목적, 검사 시기, 검사 종류와 품질판정의 기본 흐름을 기능사 시험과 현장 실무 중심으로 정리합니다.

📌 목차
1. 용접검사란?
2. 용접검사의 목적
3. 검사 시기에 따른 구분
4. 검사 방법에 따른 구분
5. 비파괴검사와 파괴시험
6. 검사 결과와 합격판정
7. 검사기록과 추적성
8. 시험 핵심 포인트
9. 현장 관리 포인트

지난 시간에는 작업 전 준비부터 Fit-up, 본용접, 패스 관리, 작업기록까지 용접 시공관리의 전체 흐름을 알아보았습니다.

이번 시간부터는 시공이 끝난 용접부가 실제로 요구 품질을 만족하는지를 확인하는 용접검사(Welding Inspection)를 살펴보겠습니다.

용접부는 겉으로 보기에 깨끗해도 내부에 기공, 슬래그 혼입, 미융합, 균열과 같은 결함이 존재할 수 있습니다. 따라서 육안만으로 품질을 판단하지 않고 구조물의 중요도와 적용 기준에 맞는 검사방법을 선택해야 합니다.

🔷 1. 용접검사란?

용접검사는 용접부가 도면, WPS, 규격, 적용 코드에서 요구하는 품질기준을 만족하는지 확인하는 과정입니다.

검사는 용접이 끝난 뒤에만 실시하는 것이 아닙니다. 모재와 용접재료 확인, 개선가공, Fit-up, 용접조건, 완료 후 외관 및 내부상태까지 단계별로 이루어집니다.

✔ 용접검사의 기본 흐름
작업 전 검사 → 용접 중 검사 → 완료 후 검사 → 결과 판정 → 기록

🔷 2. 용접검사의 목적

용접검사의 가장 큰 목적은 단순히 불합격 용접부를 찾아내는 것이 아닙니다. 결함을 예방하고, 요구되는 강도와 건전성을 확보하며, 구조물의 안전성을 보증하는 데 있습니다.

목적	내용
결함 발견	균열, 기공, 슬래그 혼입, 미융합 등 확인
치수 확인	용접 크기와 형상이 기준에 적합한지 확인
품질 보증	설계 및 규격의 요구사항 만족 여부 확인
안전 확보	사용 중 파손과 사고 가능성 감소
재발 방지	결함 원인을 분석하여 시공조건 개선

🔷 3. 검사 시기에 따른 구분

① 용접 전 검사

본용접을 시작하기 전에 모재, 개선, 조립, 용접재료와 작업조건을 확인합니다.

• 모재 재질과 두께
• 용접재료 규격
• 개선형상과 치수
• 루트간격과 단차
• 표면의 녹·유분·수분
• 적용 WPS 확인

② 용접 중 검사

본용접이 진행되는 동안 실제 작업조건과 패스 상태를 확인합니다.

• 전류와 전압
• 용접속도
• 용접순서
• 층간 청소상태
• 패스별 비드상태
• 용접재료 사용상태

③ 용접 후 검사

용접이 완료된 뒤 외관과 치수, 표면 및 내부결함을 확인합니다. 필요한 경우 비파괴검사와 기계시험을 실시합니다.

💡 쉽게 기억하기
용접 전 = 제대로 준비했는가?
용접 중 = 제대로 작업하고 있는가?
용접 후 = 제대로 만들어졌는가?

🔷 4. 검사 방법에 따른 구분

용접검사는 크게 외관검사, 비파괴검사, 파괴시험으로 구분할 수 있습니다.

구분	대표 검사	주요 목적
외관검사	VT	표면형상과 외관결함 확인
비파괴검사	PT, MT, RT, UT	부품을 손상시키지 않고 결함 확인
파괴시험	인장, 굽힘, 충격, 경도 등	기계적 성질과 건전성 확인

각 검사방법마다 찾기 쉬운 결함과 적용 가능한 재료가 다릅니다. 따라서 하나의 검사방법으로 모든 결함을 확인할 수 있는 것은 아닙니다.

🔷 5. 비파괴검사와 파괴시험

① 비파괴검사(NDT)

비파괴검사는 검사 대상물을 손상시키지 않고 표면이나 내부의 결함을 확인하는 방법입니다. 완성된 구조물에도 적용할 수 있기 때문에 실제 제작현장에서 매우 중요합니다.

대표적인 방법으로 VT, PT, MT, RT, UT 등이 있습니다. 각 검사방법의 원리와 적용범위는 다음 강의부터 하나씩 자세히 설명합니다.

② 파괴시험(Destructive Test)

파괴시험은 시험편에 실제 하중을 가하거나 절단하여 용접부의 강도, 연성, 인성, 경도 등을 확인하는 방법입니다.

제품 자체를 파괴하기보다는 절차시험이나 시험용 시편을 제작하여 평가하는 경우가 많습니다.

✔ 핵심 차이
비파괴검사 = 제품을 손상시키지 않고 결함을 찾는다.
파괴시험 = 시험편을 이용해 실제 기계적 성질을 확인한다.

🔷 6. 검사 결과와 합격판정

검사에서 결함이 발견됐다고 해서 모든 결함이 바로 불합격이 되는 것은 아닙니다.

결함의 종류, 크기, 위치와 구조물의 중요도를 적용 기준과 비교하여 합격 또는 불합격을 판단합니다.

단계	내용
검출	검사를 통해 지시 또는 결함 후보 확인
평가	크기, 위치, 형태를 분석
기준 비교	적용 규격의 허용기준과 비교
판정	합격·보수·불합격 결정

⚠️ 중요한 구분
불연속(Discontinuity)이 발견됐다고 모두 결함(Defect)은 아닙니다.

허용기준을 초과하여 사용목적에 부적합하다고 판단될 때 결함으로 판정됩니다.

🔷 7. 검사기록과 추적성

검사 결과는 단순히 합격 도장을 찍는 것으로 끝나지 않습니다. 검사 위치, 검사방법, 검사자, 판정결과와 보수이력을 기록해야 합니다.

• 검사 대상과 위치
• 도면 또는 Joint 번호
• 적용 검사방법
• 검사일자
• 검사자
• 검사결과
• 결함 위치와 크기
• 보수 및 재검사 결과

이러한 기록은 품질문제가 발생했을 때 원인을 추적하고 재발을 방지하는 중요한 자료가 됩니다.

🟩 8. 시험 핵심 포인트

📌 시험 핵심 포인트
✔ 용접검사는 작업 전·중·후 단계에서 실시할 수 있다.
✔ 외관검사는 용접부 표면과 형상을 확인한다.
✔ 비파괴검사는 제품을 손상시키지 않고 결함을 검사한다.
✔ 파괴시험은 시험편을 이용해 기계적 성질을 확인한다.
✔ PT·MT는 주로 표면계 결함 검사에 활용된다.
✔ RT·UT는 내부결함 검사에 활용된다.
✔ 하나의 검사방법으로 모든 결함을 찾을 수는 없다.
✔ 검사결과는 적용 규격의 허용기준과 비교하여 판정한다.
✔ 불연속이 모두 불합격 결함을 의미하는 것은 아니다.
✔ 검사결과와 보수이력은 기록하여 추적할 수 있어야 한다.

🛠️ 9. 현장 관리 포인트

• 검사 전에 도면과 검사범위를 확인합니다.
• 표면의 슬래그와 스패터를 제거한 뒤 검사합니다.
• 결함 종류에 적합한 검사방법을 선택합니다.
• 검사자가 임의로 합격기준을 정하지 않습니다.
• 적용 코드와 검사절차의 허용기준을 사용합니다.
• 결함 위치를 정확하게 표시하고 기록합니다.
• 보수 후에는 필요한 범위에 대해 재검사를 실시합니다.
• 검사 결과와 작업기록을 연결하여 추적성을 유지합니다.

💡 나데이의 현장 노트
검사는 용접사를 잡아내기 위한 과정이 아닙니다.

어디에서 어떤 문제가 반복되고 있는지 확인하고 다음 작업에서 같은 문제가 다시 발생하지 않도록 하는 것이 검사와 품질관리의 중요한 역할입니다.

좋은 현장은 검사에서 결함을 많이 찾는 현장이 아니라 검사 전에 결함이 만들어지지 않도록 관리하는 현장입니다.

📊 핵심 정리
✔ 용접검사는 요구되는 품질과 안전성을 확인하는 과정입니다.
✔ 검사는 용접 전·중·후 전 단계에서 이루어집니다.
✔ 외관검사, 비파괴검사, 파괴시험으로 크게 구분할 수 있습니다.
✔ 검사방법마다 검출하기 좋은 결함과 적용범위가 다릅니다.
✔ 발견된 불연속은 허용기준과 비교한 뒤 합격 여부를 판정합니다.
✔ 검사결과는 기록하고 추적할 수 있어야 합니다.
✔ 다음 강의에서는 모든 용접검사의 출발점인 외관검사(VT)를 자세히 알아보겠습니다.

🎯 한 줄 정리
👉 용접검사는 결함을 찾는 작업을 넘어, 용접부가 요구되는 품질과 안전성을 만족하는지 확인하고 기록하는 품질보증 과정입니다.
