열 입력(Heat Input) 완벽 정리

열 입력(Heat Input) - 용접 품질을 결정하는 핵심 공식

열 입력(Heat Input)은 용접 시 단위 길이당 모재에 공급되는 열의 양으로, 냉각속도와 조직, 경도, 균열 및 변형을 결정하는 핵심 변수입니다. 이번 글에서는 열 입력 계산 공식과 과입열·저입열의 영향, 현장 관리 방법까지 쉽게 정리했습니다.

📌 목차
1. 열 입력이란?
2. 열 입력 계산 공식
3. 열 입력이 중요한 이유
4. 열 입력이 높을 때 영향
5. 열 입력이 낮을 때 영향
6. 냉각속도와의 관계
7. 시험 포인트
8. 현장 관리 포인트

용접 품질을 결정하는 가장 중요한 요소 하나를 꼽으라면
바로 열 입력(Heat Input)입니다.

같은 용접봉, 같은 재료를 사용해도
열 입력이 다르면 결과는 완전히 달라집니다.

👉 조직, 경도, 균열, 변형까지 모두
열 입력에 의해 결정됩니다.

🔷 1. 열 입력이란?

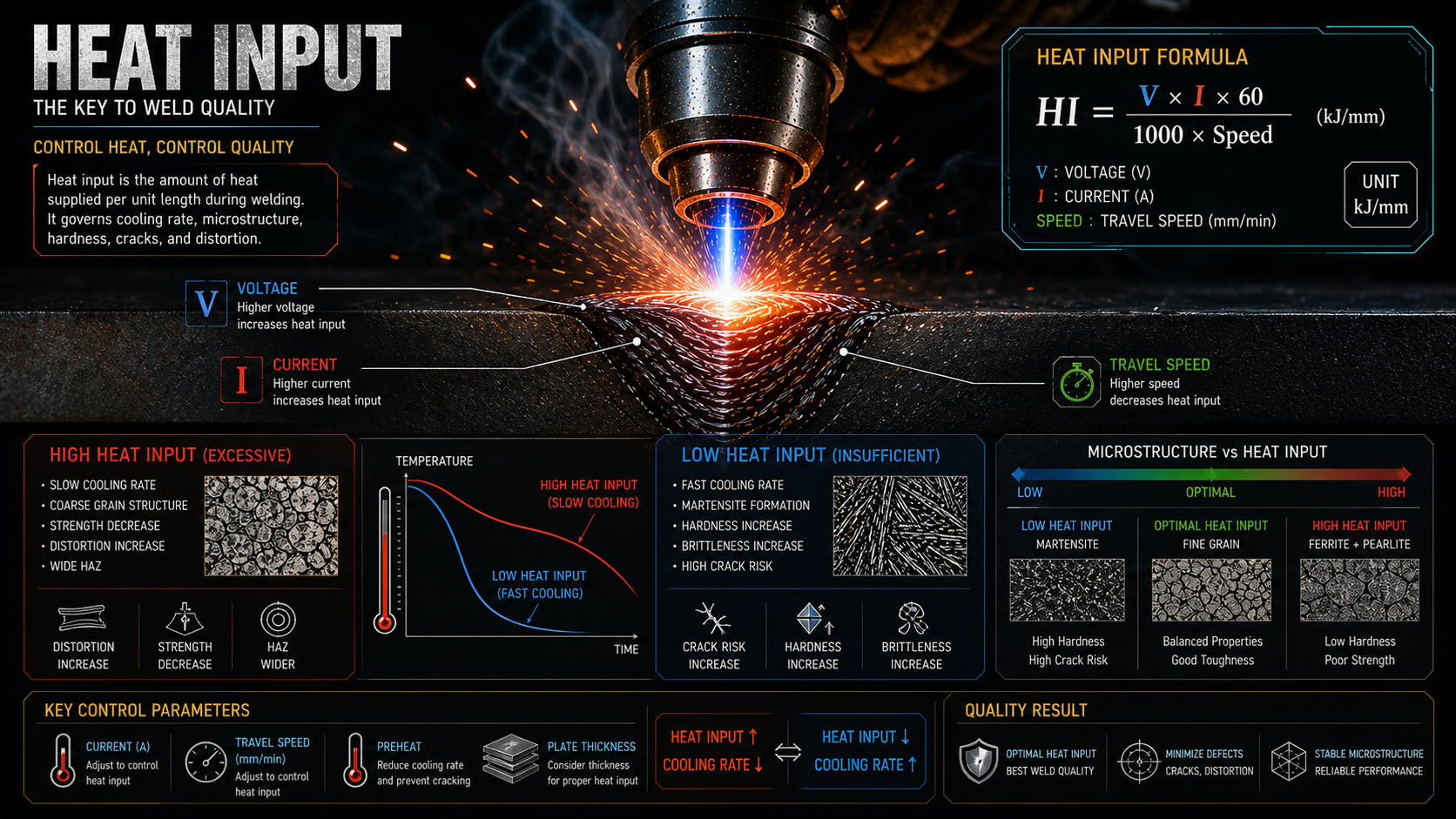

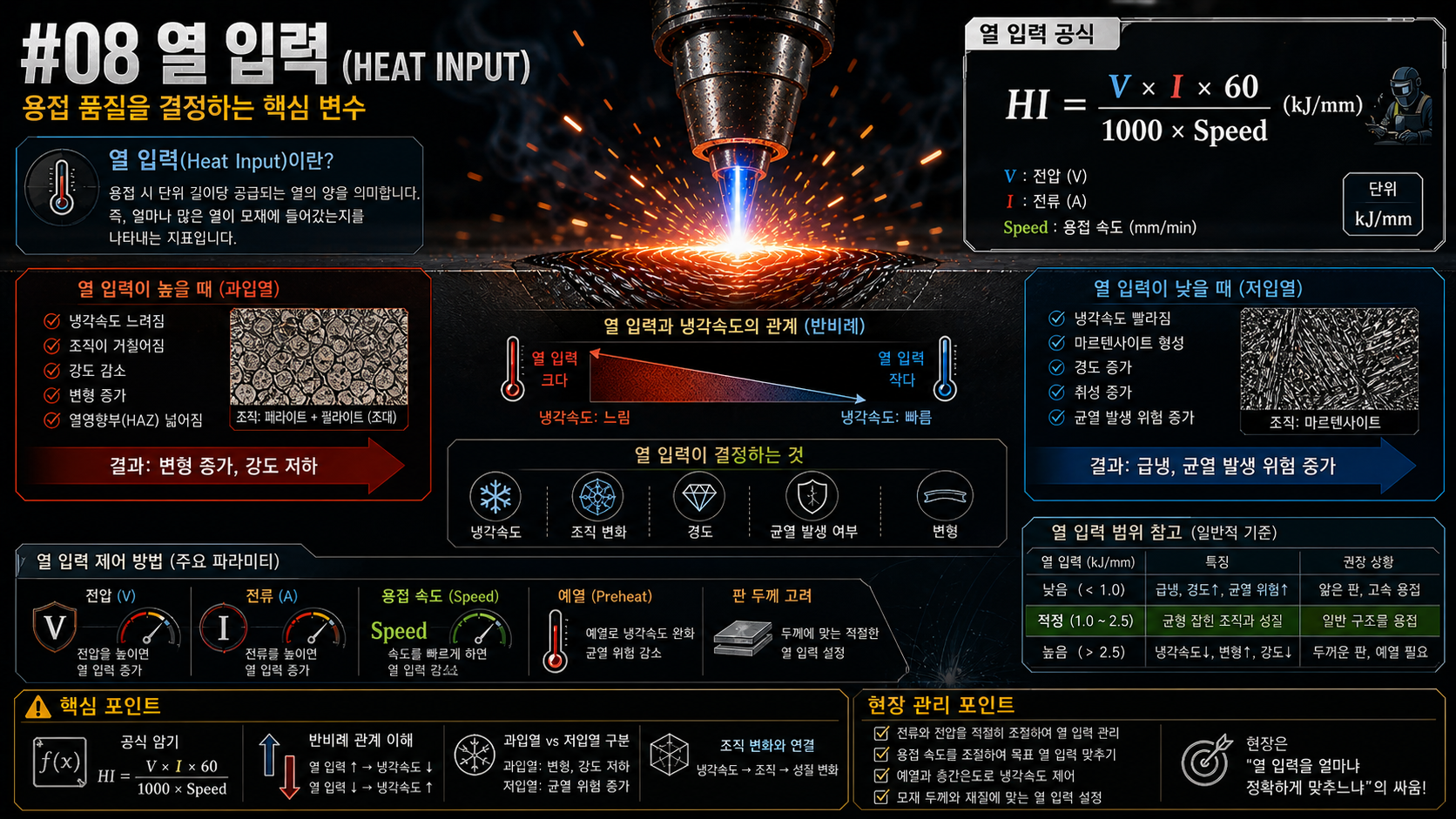

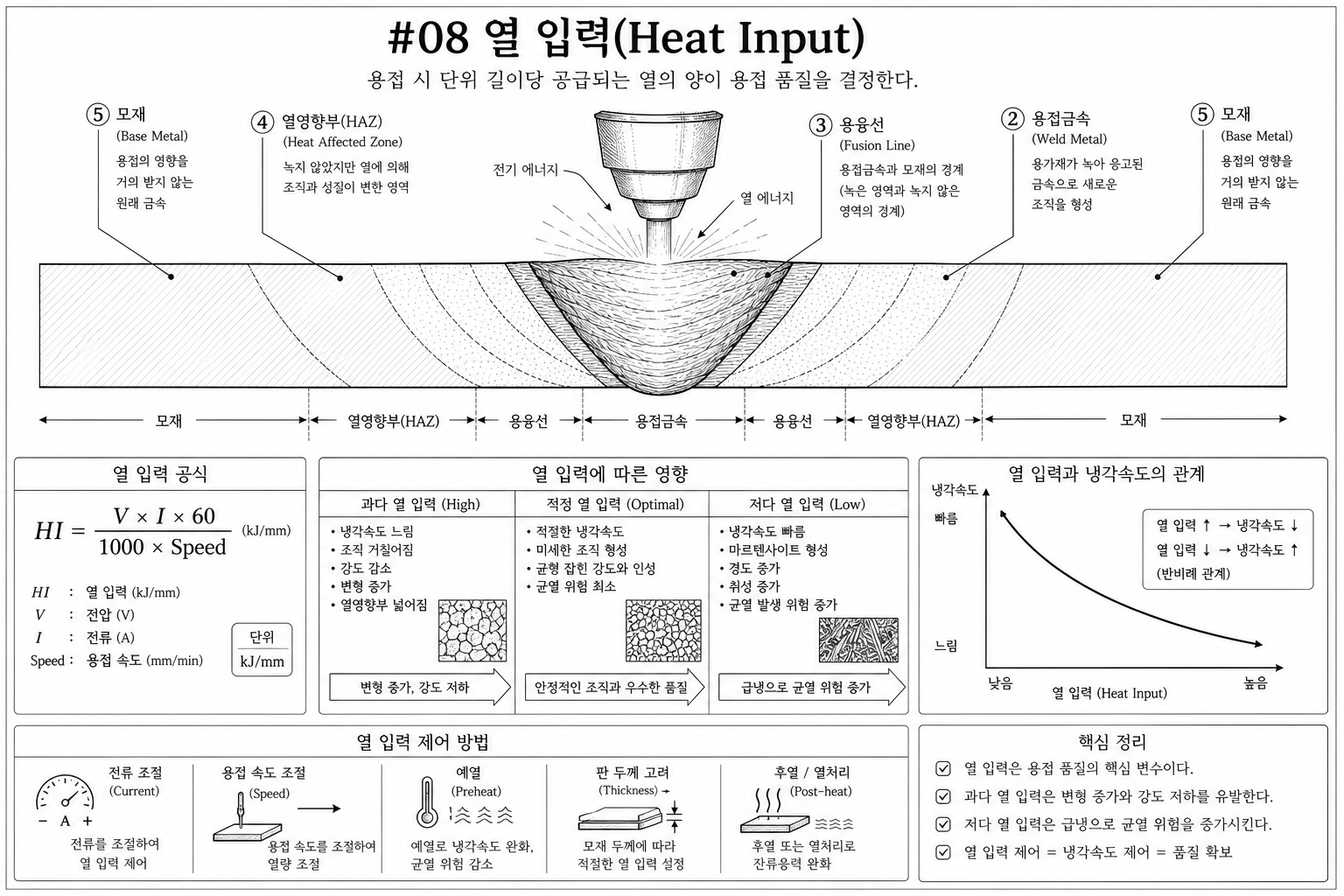

열 입력은 용접 시 단위 길이당 공급되는 열의 양을 의미합니다.

✔ 정의
열 입력 = 용접 중 모재에 전달되는 열의 양 (kJ/mm)

즉, 얼마나 많은 열이 들어갔는지를 나타내는 지표입니다.

🔷 2. 열 입력 계산 공식

열 입력은 다음 공식으로 계산합니다.

Heat Input = (V × I × 60) / (1000 × Speed)

• V = 전압 (Volt)
• I = 전류 (Ampere)
• Speed = 용접 속도 (mm/min)

👉 단위: kJ/mm

이 공식은 기술사 시험에서도 매우 중요합니다.

<입열량 공식 완벽 정리 바로가기>

🔷 3. 열 입력이 중요한 이유

열 입력은 다음 모든 요소를 결정합니다.

• 냉각속도
• 조직 변화
• 경도
• 균열 발생 여부
• 변형

👉 열 입력 = 용접 품질의 핵심 변수

🔷 4. 열 입력이 높을 때 영향

• 냉각속도 감소
• 조직 조대화
• 강도 감소
• 변형 증가
• HAZ 확대

⚠️ 위험
과입열 → 변형 증가 + 강도 저하

🔷 5. 열 입력이 낮을 때 영향

• 냉각속도 증가
• 마르텐사이트 형성
• 경도 증가
• 취성 증가
• 균열 발생 위험 증가

⚠️ 위험
저입열 → 급냉 → 균열 발생

🔷 6. 냉각속도와의 관계

열 입력과 냉각속도는 반비례 관계입니다.

열 입력 ↑ → 냉각속도 ↓
열 입력 ↓ → 냉각속도 ↑

👉 따라서 열 입력 제어가 곧 냉각속도 제어입니다.

🟩 7. 시험 핵심 포인트

📌 시험 포인트
- 열 입력 공식 암기
- 열 입력과 냉각속도 관계
- 과입열 vs 저입열 영향
- 열 입력과 조직 변화 관계

🛠️ 8. 현장 관리 포인트

• 전류 조절 → 열 입력 제어
• 속도 조절 → 열 입력 조절
• 예열 → 냉각속도 완화
• 두께 고려 → 열 입력 설정

📊 핵심 정리
✔ 열 입력은 용접 품질의 핵심 변수
✔ 과입열 → 변형 증가
✔ 저입열 → 균열 위험 증가
✔ 품질은 열 입력 제어로 결정된다

🎯 한 줄 정리
👉 용접 품질은 “열 입력을 얼마나 정확히 제어하느냐”에 달려 있다.

🎥 영상으로도 보실 수 있습니다
아래 영상으로 핵심만 빠르게 확인해보세요.
듣기 쉽게 정리했습니다.

핵심 개념 키워드
열 입력
Heat Input
냉각속도
용접 공식
조직 변화
용접 품질

용접은 단순 기술이 아니라 이해가 필요한 공학입니다.

나데이 용접연구소
더 좋은 정보로 찾아뵙겠습니다.
감사합니다.
