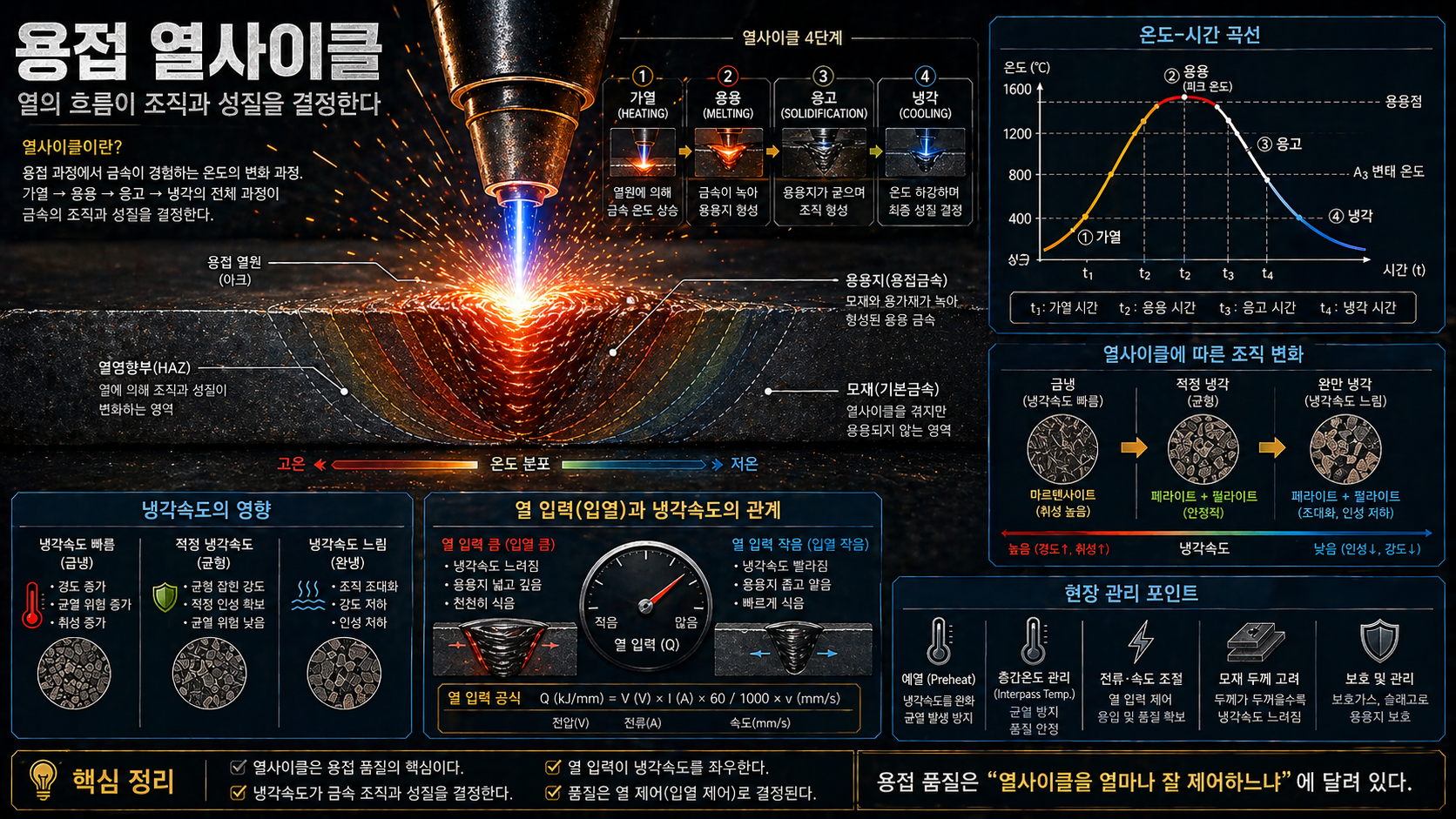

용접 열사이클 완벽 정리

용접 열사이클 - 용접 품질은 왜 열로 결정되는가?

용접 열사이클은 금속이 가열·용융·응고·냉각되는 과정에서 겪는 온도 변화입니다. 이번 글에서는 열입력과 냉각속도가 조직, 경도, 균열 및 용접 품질에 미치는 영향과 현장 관리 방법을 쉽게 정리했습니다.

📌 목차
1. 용접 열사이클이란?
2. 열사이클 과정 (가열~냉각)
3. 냉각속도의 영향
4. 조직 변화와 품질
5. 열 입력과의 관계
6. 시험 포인트
7. 현장 관리 포인트

용접에서 가장 중요한 개념 하나만 꼽으라면
바로 열사이클입니다.

같은 재료, 같은 용접봉을 사용해도
결과가 달라지는 이유는 단 하나입니다.
👉 열이 어떻게 들어가고, 어떻게 빠져나가느냐

이번 글에서는 용접 품질을 결정하는 핵심 개념인
열사이클을 쉽게 정리합니다.

🔷 1. 용접 열사이클이란?

용접 열사이클이란 용접 과정에서 금속이 경험하는
온도의 변화 과정을 의미합니다.

✔ 정의
열사이클 = 가열 → 용융 → 응고 → 냉각 과정에서의 온도 변화

이 과정에서 금속의 조직과 성질이 결정됩니다.

🔷 2. 열사이클 과정 (가열~냉각)

용접 열사이클은 다음 4단계로 진행됩니다.

단계	설명
가열	열원으로 온도 상승
용융	금속이 녹음
응고	녹은 금속이 굳음
냉각	온도가 내려감

이 과정 중 특히 중요한 단계는
응고와 냉각입니다.

🔷 3. 냉각속도의 영향

냉각속도는 용접 품질을 결정하는 핵심 요소입니다.

냉각속도	영향
빠름	경도 증가, 균열 위험
느림	조직 조대화, 인성 저하
적정	균형 잡힌 기계적 성질 확보

⚠️ 핵심
냉각속도 제어 실패 → 균열 발생 가능성 증가

🔷 4. 조직 변화와 품질

열사이클에 따라 금속의 조직이 변화합니다.

• 급냉 → 마르텐사이트 생성 → 취성 증가
• 완만 냉각 → 페라이트/펄라이트 → 안정 구조

👉 결국 조직 변화가 용접 품질을 결정합니다.

🔷 5. 열 입력과의 관계

열사이클은 열 입력과 직접적으로 연결됩니다.

열 입력이 크면 냉각속도가 느려지고
열 입력이 작으면 냉각속도가 빨라집니다.

열 입력 ↑ → 냉각속도 ↓
열 입력 ↓ → 냉각속도 ↑

따라서 용접 품질은 열 입력을 어떻게 조절하느냐에 따라 달라집니다.

🟩 6. 시험 핵심 포인트

📌 시험 포인트
- 열사이클 = 온도 변화 과정
- 냉각속도가 조직을 결정한다
- 급냉 → 경도 증가
- 완냉 → 조직 조대화
- 열 입력과 냉각속도 관계 중요

🛠️ 7. 현장 관리 포인트

• 예열 → 냉각속도 완화
• 층간온도 관리 → 균열 방지
• 전류/속도 조절 → 열 입력 제어
• 두께 고려 → 냉각속도 판단

📊 핵심 정리
✔ 열사이클은 용접 품질의 핵심이다
✔ 냉각속도가 조직을 결정한다
✔ 열 입력이 냉각속도를 좌우한다
✔ 품질은 열 제어로 결정된다

🎯 한 줄 정리
👉 용접 품질은 “열사이클을 얼마나 잘 제어하느냐”에 달려 있다.

🎥 영상으로도 보실 수 있습니다
아래 영상으로 핵심만 빠르게 확인해보세요.
듣기 쉽게 정리했습니다.

핵심 개념 키워드
열사이클
냉각속도
열 입력
조직 변화
마르텐사이트
용접 품질

용접은 단순 기술이 아니라 이해가 필요한 공학입니다.

나데이 용접연구소
더 좋은 정보로 찾아뵙겠습니다.
감사합니다.
