용접부 구성 - Weld Metal, HAZ, Fusion Line 한 번에 이해하기

용접부는 용접금속(Weld Metal), 용융선(Fusion Line), 열영향부(HAZ), 모재(Base Metal)로 구성되며 각 영역마다 조직과 기계적 성질이 다릅니다. 이번 글에서는 용접부의 구조와 각 영역의 역할, 품질과 균열에 미치는 영향까지 쉽게 정리했습니다.

📌 목차
1. 용접부 구성 개요
2. Weld Metal (용접금속)
3. Fusion Line (용융선)
4. HAZ (열영향부)
5. Base Metal (모재)
6. 용접부 전체 구조 정리
7. 시험 포인트
8. 현장 관리 포인트

용접을 제대로 이해하려면 반드시 알아야 할 것이 있습니다.
바로 용접부 구성입니다.

겉으로 보면 하나의 비드처럼 보이지만,
실제로는 서로 다른 성질을 가진 영역이 나누어져 있습니다.

👉 이 영역을 이해하지 못하면
균열, 경도 증가, 변형 원인을 설명할 수 없습니다.

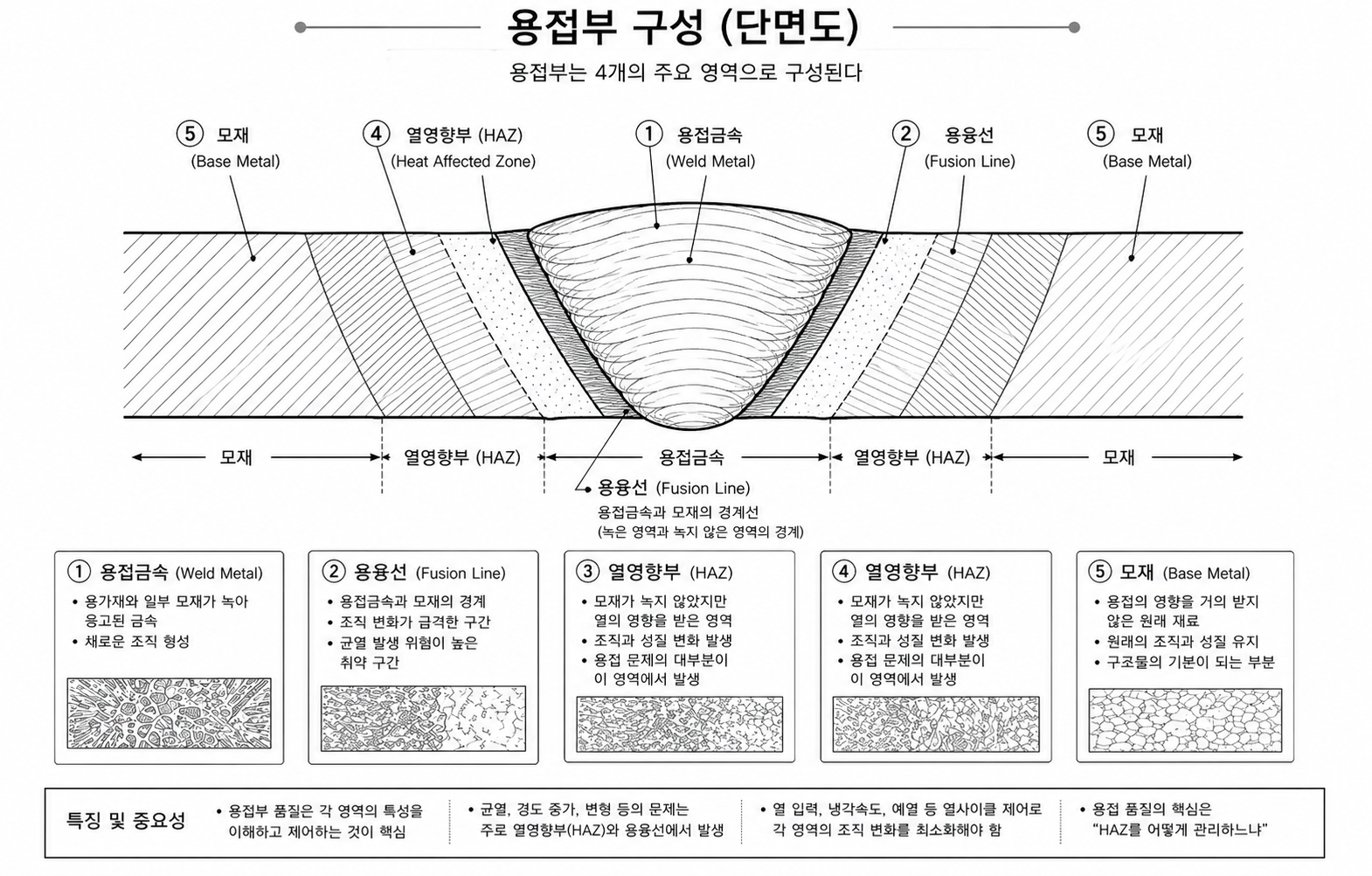

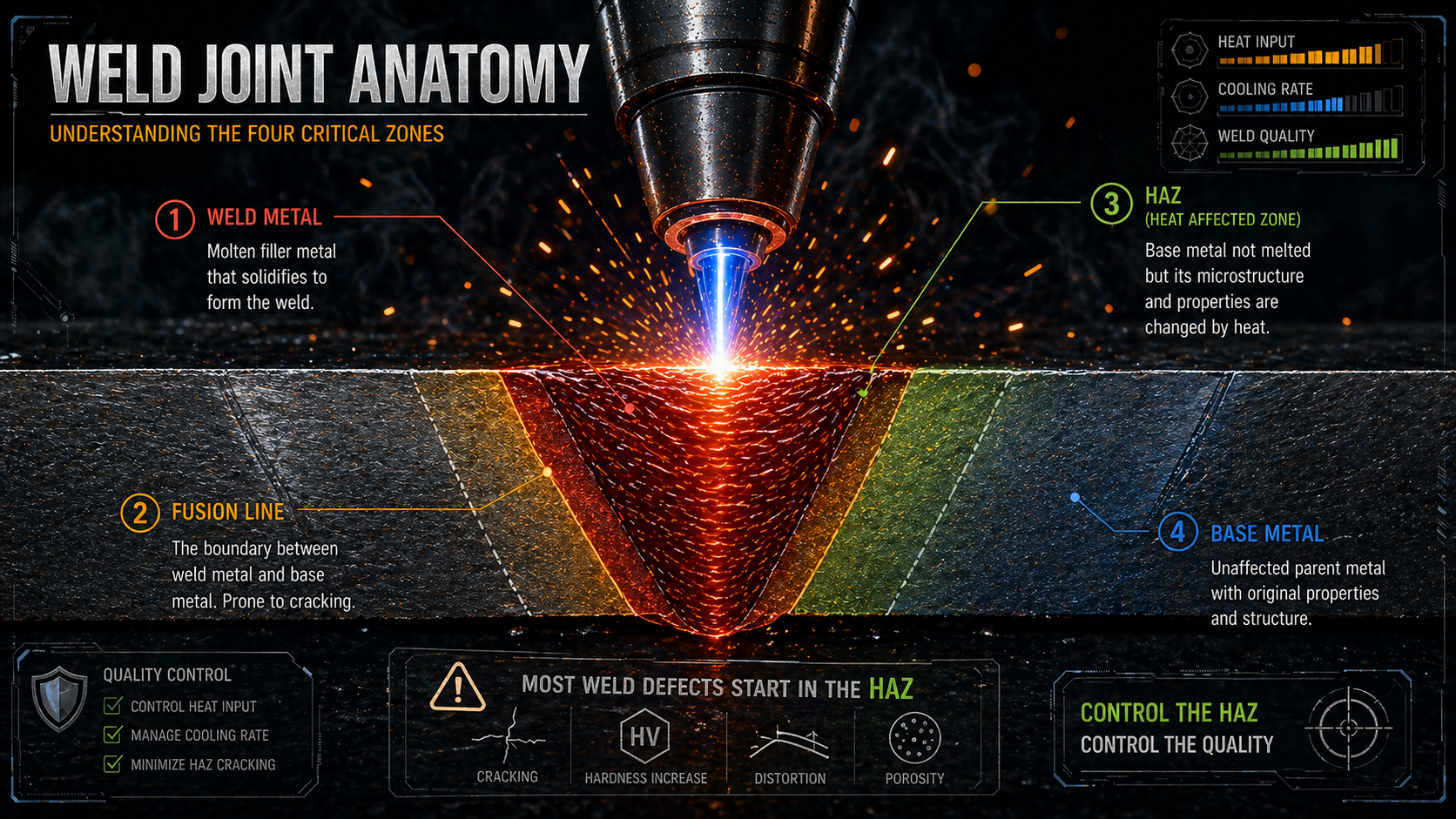

🔷 1. 용접부 구성 개요

용접부는 크게 4가지 영역으로 구성됩니다.

• Weld Metal (용접금속)
• Fusion Line (용융선)
• HAZ (열영향부)
• Base Metal (모재)

✔ 핵심
용접부 = 서로 다른 조직과 성질을 가진 영역들의 집합

🔷 2. Weld Metal (용접금속)

용접금속은 실제로 녹았다가 다시 응고된 금속입니다.

• 용가재 + 일부 모재가 섞임
• 응고 조직 형성
• 기계적 성질 결정

용접부 중 가장 눈에 보이는 부분이며,
비드 형상으로 확인할 수 있습니다.

✔ 특징
응고 조직이므로 열사이클 영향이 가장 큼

🔷 3. Fusion Line (용융선)

용융선은 용접금속과 모재의 경계입니다.

• 용융과 비용융의 경계
• 조직 변화가 급격히 발생
• 균열 발생 가능성이 높은 영역

👉 시험에서도 자주 출제되는 중요한 개념입니다.

⚠️ 주의
용융선은 조직 불균일이 발생하기 쉬운 취약 구간

🔷 4. HAZ (열영향부)

HAZ는 용접 시 열의 영향을 받아
조직이 변화한 영역입니다.

중요한 특징은
녹지 않았지만 성질이 변했다는 점입니다.

• 조직 변화 발생
• 경도 증가 가능
• 균열 발생 가능성 높음

👉 용접 품질 문제의 대부분은 HAZ에서 발생합니다.

🔥 핵심
HAZ = 용접에서 가장 위험한 영역

🔷 5. Base Metal (모재)

모재는 용접의 영향을 거의 받지 않은 부분입니다.

• 원래 성질 유지
• 기계적 성질 안정
• 구조물의 기본 재료

하지만 열이 전달되면서 일부 영향을 받을 수 있습니다.

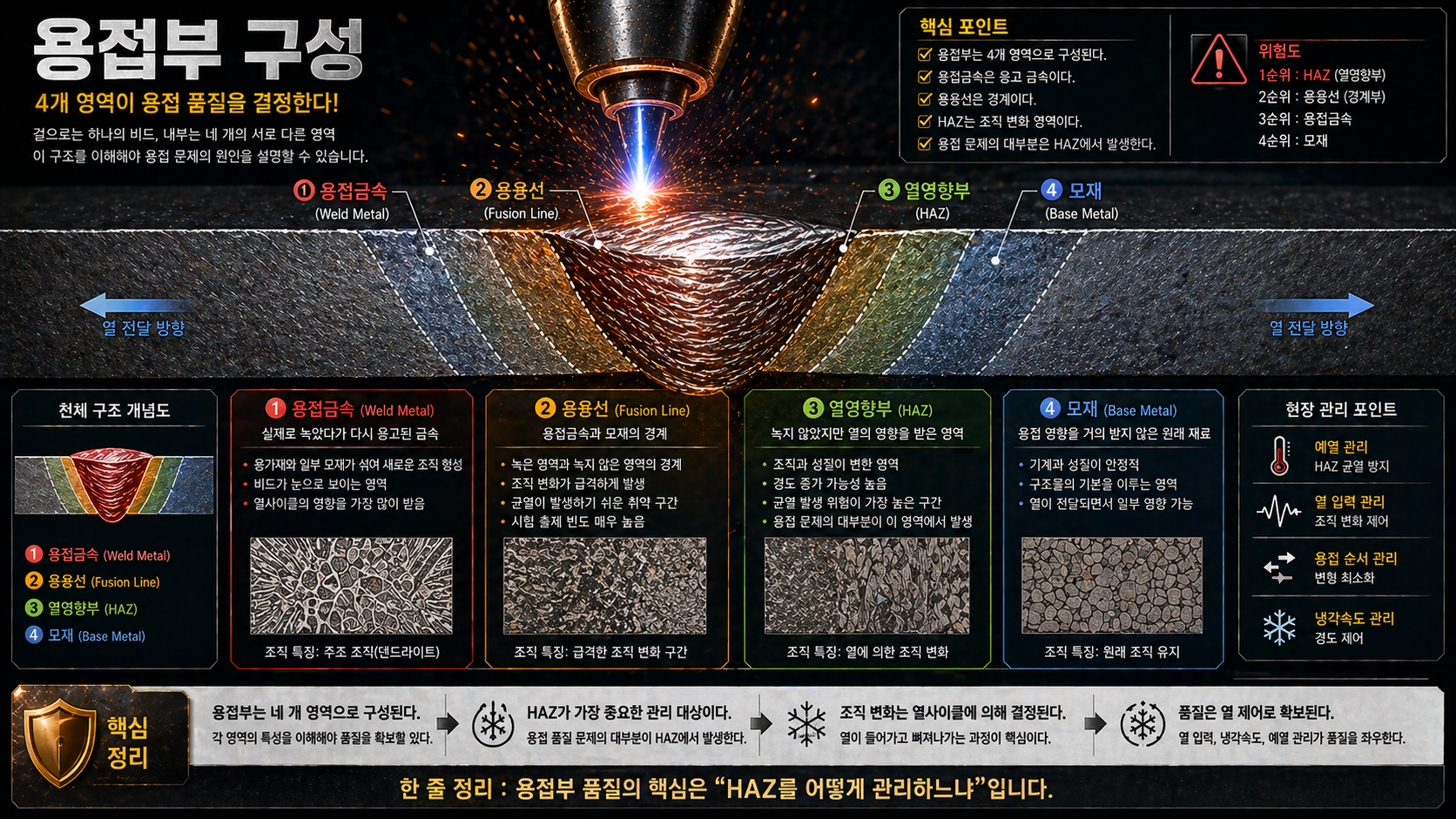

🔷 6. 용접부 전체 구조 정리

구분	특징	위험도
Weld Metal	응고 조직	중간
Fusion Line	경계부	높음
HAZ	조직 변화	매우 높음
Base Metal	원래 상태	낮음

👉 품질 문제는 대부분 HAZ에서 발생한다

🟩 7. 시험 핵심 포인트

📌 시험 포인트
- 용접부는 4개 영역으로 구성된다
- Weld Metal = 응고 금속
- Fusion Line = 경계
- HAZ = 조직 변화 영역
- HAZ가 가장 중요

🛠️ 8. 현장 관리 포인트

• 예열 → HAZ 균열 방지
• 열 입력 관리 → 조직 변화 제어
• 용접 순서 → 변형 최소화
• 냉각속도 관리 → 경도 제어

📊 핵심 정리
✔ 용접부는 4개 영역으로 구성된다
✔ HAZ가 가장 중요한 관리 대상이다
✔ 조직 변화는 열사이클로 결정된다
✔ 품질은 열 제어로 확보된다

🎯 한 줄 정리
👉 용접부 품질의 핵심은 “HAZ를 어떻게 관리하느냐”이다.

🎥 영상으로도 보실 수 있습니다
아래 영상으로 핵심만 빠르게 확인해보세요.
듣기 쉽게 정리했습니다.

핵심 개념 키워드
용접부 구성, Weld Metal, Fusion Line, HAZ, Base Metal, 열영향부, 조직 변화

용접은 단순 기술이 아니라 이해가 필요한 공학입니다.
