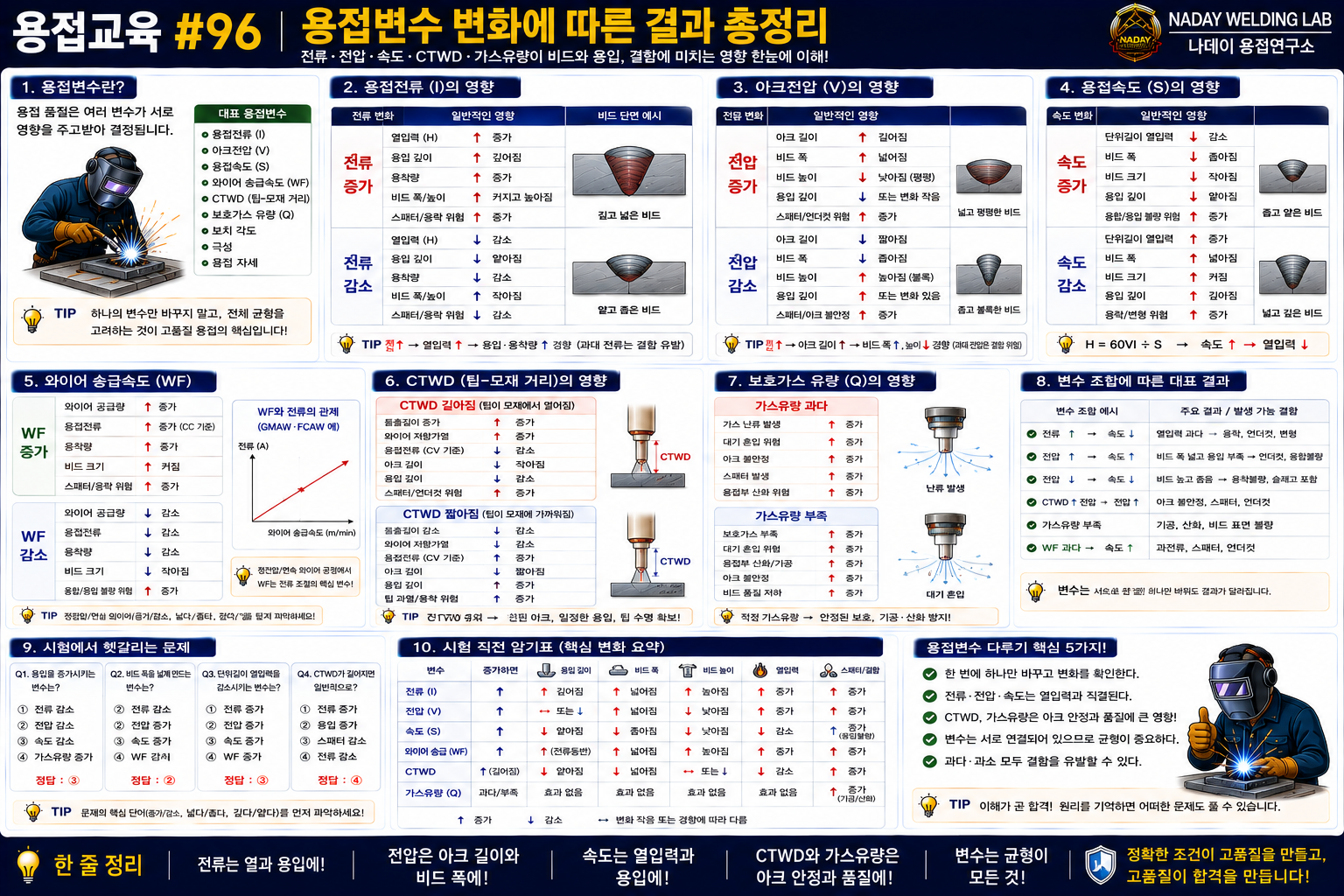

용접변수 변화에 따른 결과 총정리 - 전류·전압·속도·CTWD·가스유량과 비드·용입의 관계
용접품질은 전류 하나만으로 결정되지 않습니다. 전압, 용접속도, 와이어 송급속도, CTWD, 보호가스 유량이 서로 영향을 주면서 비드 폭, 용입, 용착량, 스패터와 결함 발생에 영향을 줍니다. 이번 시간에는 각 용접변수가 변할 때 결과가 어떻게 달라지는지 시험과 현장 실무 중심으로 정리합니다.
1. 용접변수란?
2. 용접전류의 영향
3. 아크전압의 영향
4. 용접속도의 영향
5. 와이어 송급속도
6. CTWD의 영향
7. 보호가스 유량
8. 변수 조합과 결함
9. 시험에서 헷갈리는 문제
10. 시험 직전 암기표
지금까지 열입력, 용접공정, 결함, 비드형성 등에서 전류와 전압, 속도 이야기가 여러 번 등장했습니다.
하지만 실제 현장에서는 하나의 변수만 따로 움직이지 않습니다.
전류를 올리면 아크와 용입이 달라지고, 속도를 바꾸면 열입력과 비드형상이 달라지며, CTWD가 변하면 전류와 용착특성까지 영향을 받을 수 있습니다.
그래서 이번 편에서는 “변수 하나가 바뀌면 결과가 어떻게 바뀌는가?”를 중심으로 정리해보겠습니다.
🔷 1. 용접변수란?
용접변수는 용접과정과 결과에 영향을 주는 작업조건을 의미합니다.
• 용접전류
• 아크전압
• 용접속도
• 와이어 송급속도
• CTWD(Contact Tip to Work Distance)
• 보호가스 유량
• 토치각도
• 극성
• 용접자세
기능사 시험에서는 전류·전압·속도의 관계를 중심으로 출제되고, 실무에서는 CTWD와 가스유량까지 함께 관리하는 것이 중요합니다.
🔷 2. 용접전류가 증가하면 어떻게 될까?
용접전류는 아크에서 발생하는 열과 용착량, 용입에 큰 영향을 주는 핵심 변수입니다.
일반적으로 같은 조건에서 전류가 증가하면 아크에너지가 증가하고 용입이 깊어지는 경향이 있습니다.
| 전류 증가 | 일반적인 영향 |
|---|---|
| 열입력 | 증가 |
| 용입 | 깊어지는 경향 |
| 용착량 | 증가하는 경향 |
| 비드 | 커지고 깊어질 수 있음 |
| 과대 시 | 언더컷·스패터·용락 가능성 증가 |
전류 ↑ → 열입력 ↑ → 용입 ↑ 경향
하지만 전류가 높다고 항상 좋은 것은 아닙니다. 과도한 전류는 비드형상을 불안정하게 하고 언더컷이나 스패터를 증가시킬 수 있습니다.
🔷 3. 아크전압이 증가하면?
아크전압은 아크길이와 비드 폭에 큰 영향을 줍니다.
일반적으로 전압이 높아지면 아크가 길어지고 비드가 넓어지고 평평해지는 경향이 있습니다.
| 전압 증가 | 일반적인 영향 |
|---|---|
| 아크길이 | 길어지는 경향 |
| 비드 폭 | 넓어지는 경향 |
| 비드 높이 | 낮아지고 평평해지는 경향 |
| 과대 시 | 아크 불안정·스패터·언더컷 가능성 |
전압 ↑ → 아크 길이 ↑ → 비드 폭 ↑ 경향
전압이 지나치게 낮으면 아크가 짧아지고 비드가 볼록해지거나 아크 안정성이 떨어질 수 있습니다.
🔷 4. 용접속도가 빨라지면?
용접속도는 단위 길이에 전달되는 열량을 결정하는 매우 중요한 변수입니다.
같은 전류와 전압에서 속도가 빨라지면 단위 길이당 열입력이 감소합니다.
| 속도 증가 | 일반적인 영향 |
|---|---|
| 단위 길이 열입력 | 감소 |
| 비드 폭 | 좁아지는 경향 |
| 비드 크기 | 작아지는 경향 |
| 과대 시 | 용입·융합 부족 가능 |
H = 60VI ÷ S
속도 S ↑ → 열입력 H ↓
반대로 용접속도가 지나치게 느리면 열입력이 증가하고 비드가 지나치게 넓어지거나 용락·변형이 커질 수 있습니다.
🔷 5. 와이어 송급속도와 전류
GMAW와 FCAW처럼 정전압 특성의 전원과 연속 와이어를 사용하는 공정에서는 와이어 송급속도와 용접전류가 밀접하게 연결됩니다.
일반적으로 와이어 송급속도가 증가하면 용접전류도 증가하는 방향으로 작용합니다.
와이어 송급속도 ↑
↓
전류 ↑ 경향
↓
용착량 ↑
와이어 송급이 불안정하면 아크도 불안정해지고 스패터가 증가하거나 비드가 일정하지 않게 형성될 수 있습니다.
🔷 6. CTWD가 변하면?
CTWD는 Contact Tip to Work Distance의 약자로, 콘택트 팁에서 모재까지의 거리를 의미합니다.
GMAW와 FCAW에서는 매우 중요한 작업변수입니다.
CTWD가 길어지면
와이어의 돌출길이가 증가하면서 전기저항에 의한 저항가열이 증가합니다.
정전압 방식에서는 일반적으로 CTWD가 증가할 때 전류가 감소하는 방향으로 작용할 수 있습니다.
| CTWD 증가 | 일반적인 영향 |
|---|---|
| 와이어 돌출길이 | 증가 |
| 저항가열 | 증가 |
| 용접전류 | 감소 경향 |
| 용입 | 감소하는 경향 |
CTWD를 일정하게 유지하지 않으면 같은 장비 설정값을 사용해도 실제 아크조건과 용입이 달라질 수 있습니다.
🔷 7. 보호가스 유량은 많을수록 좋을까?
아닙니다.
보호가스의 목적은 아크와 용융금속을 공기로부터 안정적으로 보호하는 것입니다.
가스유량이 너무 적으면
- 대기 차단이 불충분해질 수 있습니다.
- 기공 발생 가능성이 증가할 수 있습니다.
- 아크와 용융지가 외부 공기의 영향을 받을 수 있습니다.
가스유량이 지나치게 많으면
- 난류가 발생할 수 있습니다.
- 주변 공기를 보호영역 안으로 끌어들일 수 있습니다.
- 가스 소비량이 불필요하게 증가합니다.
보호가스는
적으면 부족 ❌
많으면 무조건 좋음 ❌
적정 유량이 중요 ⭕
또한 야외작업에서는 바람으로 인해 가스보호가 무너질 수 있기 때문에 방풍대책도 함께 고려해야 합니다.
🔷 8. 변수 조합에 따라 결함도 달라진다
현장에서는 한 가지 변수만으로 결함이 발생하지 않는 경우가 많습니다.
| 조건 | 발생 가능 문제 |
|---|---|
| 전류 과대 + 속도 빠름 | 언더컷 가능성 증가 |
| 전류 부족 + 속도 빠름 | 용입·융합 부족 가능 |
| 속도 지나치게 느림 | 과도한 열입력·변형·용락 가능 |
| CTWD 과대 | 전류·용입 감소 경향 |
| 가스 부족 | 기공 가능성 증가 |
| 가스 과대 | 난류로 보호 불안정 가능 |
결함 발견
↓
바로 전류만 조정 ❌
전류 + 전압 + 속도 + CTWD + 가스 + 자세를 함께 확인 ⭕
🔷 9. 시험에서 헷갈리는 문제
문제 1
다른 조건이 일정할 때 용접전류를 증가시키면 일반적으로 나타나는 현상은?
문제 2
아크전압을 증가시켰을 때 일반적인 비드 변화는?
문제 3
전류와 전압이 일정한 상태에서 용접속도가 증가하면 열입력은?
문제 4
GMAW에서 와이어 송급속도가 증가하면 일반적으로 무엇이 증가하는가?
문제 5
GMAW·FCAW에서 CTWD가 지나치게 증가하면 일반적으로 예상할 수 있는 것은?
문제 6
보호가스 유량을 무조건 크게 하는 것이 좋지 않은 이유는?
→ 난류 발생 가능
→ 공기 혼입 가능
→ 보호상태 불안정
🟩 10. 시험 직전 암기표
전류 ↑
→ 열입력 ↑
→ 용입 ↑ 경향
→ 용착량 ↑ 경향
전압 ↑
→ 아크길이 ↑
→ 비드 폭 ↑ 경향
속도 ↑
→ 열입력 ↓
→ 비드 좁아짐
→ 과대하면 용입 부족 가능
와이어 송급속도 ↑
→ 전류 ↑ 경향
→ 용착량 ↑
CTWD ↑
→ 와이어 저항가열 ↑
→ 전류 ↓ 경향
→ 용입 ↓ 경향
가스유량 부족
→ 보호 불량
→ 기공 위험
가스유량 과대
→ 난류
→ 보호 불안정 가능
현장에서 비드가 이상하게 나오면 가장 먼저 전류를 만지는 경우가 많습니다.
하지만 전류계 숫자가 같아도 CTWD가 길어졌거나 용접속도가 빨라졌다면 실제 용입은 달라질 수 있습니다.
또 가스유량계 숫자가 정상이어도 노즐이 막혀 있거나 바람을 정면으로 받고 있다면 용융지는 제대로 보호되지 않을 수 있습니다.
그래서 용접조건을 볼 때는 하나의 숫자가 아니라 전류·전압·속도·거리·가스가 하나의 세트로 움직이고 있는지를 보는 것이 중요합니다.
✔ 전류는 용입과 용착량에 큰 영향을 줍니다.
✔ 전압은 아크길이와 비드 폭에 큰 영향을 줍니다.
✔ 용접속도가 빨라지면 단위 길이당 열입력이 감소합니다.
✔ 연속 와이어 용접에서는 송급속도와 전류가 밀접하게 연결됩니다.
✔ CTWD가 변하면 실제 전류와 용입이 달라질 수 있습니다.
✔ 보호가스는 적정 유량과 안정적인 흐름이 중요합니다.
✔ 결함이 발생하면 하나의 변수만 보지 말고 전체 조건을 함께 확인해야 합니다.
✔ 용접변수는 WPS에서 정한 범위 안에서 관리하는 것이 기본입니다.
👉 용접품질은 전류 하나가 아니라 전압·속도·와이어 송급·CTWD·보호가스가 서로 균형을 이룰 때 안정적으로 만들어집니다.
아래 영상으로 핵심만 빠르게 확인해보세요.
듣기 쉽게 정리했습니다.
용접변수 · 용접전류 · 아크전압 · 용접속도 · 와이어 송급속도 · CTWD · 보호가스 유량 · 용입 · 비드 폭 · 열입력 · 스패터 · 기공 · 언더컷 · GMAW · FCAW
용접은 단순 기술이 아니라 이해가 필요한 공학입니다.
