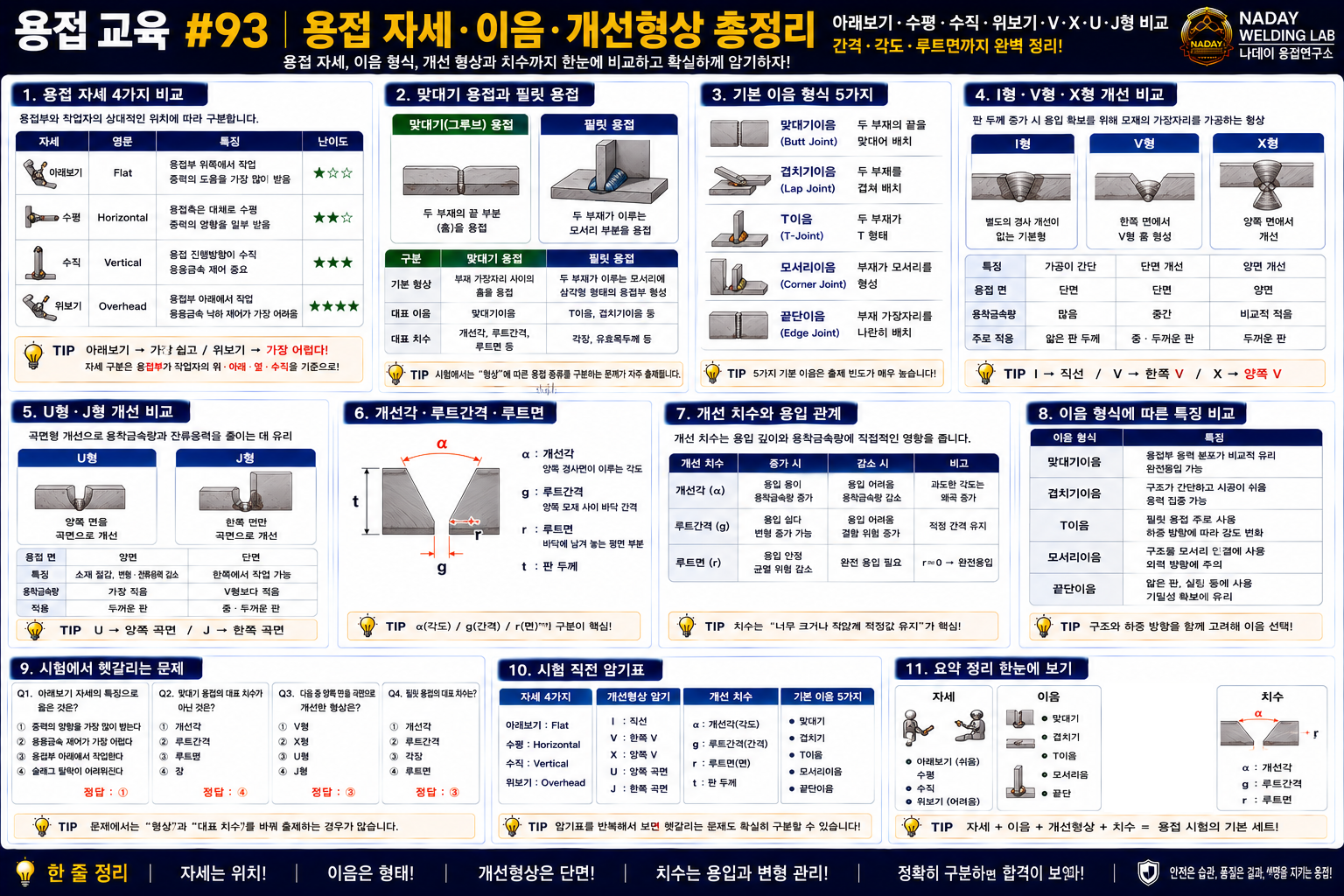

용접 자세·이음·개선형상 총정리

용접 자세·이음·개선형상 총정리 - 아래보기·수평·수직·위보기·V·X·U·J형 비교

용접시험 필기에서는 용접 자세, 이음 형식, 개선형상, 개선각, 루트간격, 루트면을 서로 연결해 묻는 문제가 자주 등장합니다. 이번 시간에는 아래보기·수평·수직·위보기 자세부터 맞대기·필릿이음, V·X·U·J형 개선과 개선 치수까지 시험에서 빠르게 구분할 수 있도록 비교 중심으로 정리합니다.

📌 목차
1. 용접 자세 4가지 비교
2. 맞대기·필릿 용접 비교
3. 기본 이음 형식
4. I·V·X형 개선 비교
5. U·J형 개선 비교
6. 개선각·루트간격·루트면
7. 개선 치수와 용입 관계
8. 시험에서 헷갈리는 문제
9. 시험 직전 암기표

용접 자세와 개선형상은 각각 따로 공부하면 어렵지 않습니다.

하지만 시험에서는 아래보기와 위보기, 맞대기와 필릿, V형과 X형, 루트간격과 루트면처럼 비슷해 보이는 개념을 서로 바꿔 놓는 방식으로 문제가 만들어집니다.

따라서 이번 편에서는 각각의 정의보다 무엇이 다른지를 중심으로 살펴보겠습니다.

🔷 1. 용접 자세 4가지 비교

용접 자세는 용접부와 작업자의 상대적인 위치에 따라 구분합니다.

자세	영문	핵심 특징
아래보기	Flat	용접부 위쪽에서 작업
수평	Horizontal	용접축은 대체로 수평, 중력 영향 고려
수직	Vertical	용접 진행방향이 수직
위보기	Overhead	용접부 아래에서 작업

✔ 가장 쉬운 구분
아래보기 → 용접부가 작업자 아래쪽
수평 → 옆 방향
수직 → 위·아래 방향으로 진행
위보기 → 용접부가 작업자 위쪽

일반적인 작업 난이도

일반적으로 아래보기 자세는 용융금속 제어가 비교적 쉽습니다.

반대로 수직이나 위보기 자세에서는 중력에 의해 용융금속이 흘러내리려 하기 때문에 용융풀 제어가 중요합니다.

💡 시험 포인트
중력의 도움을 가장 많이 받는 자세 → 아래보기
용융금속 낙하에 특히 주의해야 하는 자세 → 위보기

🔷 2. 맞대기 용접과 필릿 용접

용접부 형상을 구분할 때 가장 기본적인 것이 맞대기 용접(Groove Weld)과 필릿 용접(Fillet Weld)입니다.

구분	맞대기·그루브 용접	필릿 용접
기본 형상	부재 가장자리 사이의 홈을 용접	두 부재가 이루는 모서리 부분을 용접
대표 이음	맞대기이음	T이음·겹치기이음 등
대표 치수	개선각·루트간격·루트면 등	각장·유효목두께 등

📌 형상으로 기억
맞대기 → 판과 판의 끝부분을 서로 맞춤
필릿 → 두 부재가 이루는 모서리에 삼각형 형태의 용접부 형성

🔷 3. 기본 이음 형식

용접 이음은 부재를 어떤 형태로 배치하느냐에 따라 구분합니다.

이음	영문	형상
맞대기이음	Butt Joint	두 부재의 끝을 맞대어 배치
겹치기이음	Lap Joint	두 부재를 겹쳐 배치
T이음	T-Joint	두 부재가 T 형태
모서리이음	Corner Joint	부재가 모서리를 형성
끝단이음	Edge Joint	부재 가장자리를 나란히 배치

✔ 5가지 기본 이음
맞대기
겹치기
T
모서리
끝단

🔷 4. I형·V형·X형 개선 비교

판 두께가 증가하면 필요한 용입을 확보하기 위해 모재의 가장자리를 가공하는 경우가 있습니다.

이를 개선(Groove Preparation)이라고 합니다.

형상	특징	가공
I형	별도의 경사 개선이 없는 기본형	비교적 간단
V형	한쪽 면에서 V형 홈 형성	단면 개선
X형	양쪽 면에서 개선	양면 개선

V형과 X형의 차이

V형은 한쪽 면에서 개선하여 용접하는 대표적인 단면 개선입니다.

X형은 양쪽에서 개선하므로 두꺼운 판에서 V형에 비해 필요한 용착금속량을 줄일 수 있는 경우가 있습니다.

💡 형상 암기
I → 직선
V → 한쪽 V
X → 양쪽 V

🔷 5. U형·J형 개선 비교

U형과 J형은 직선형 경사 대신 곡면을 이용한 개선형상입니다.

형상	특징
U형	양쪽 가장자리를 곡면으로 가공
J형	한쪽 부재 측을 J 형태로 가공

U형이나 J형 개선은 두꺼운 재료에서 용착금속량을 줄이는 데 유리할 수 있지만, V형 등에 비해 개선가공이 복잡합니다.

✔ 시험 비교
V형 → 가공 비교적 간단 / 용착량 증가 가능
U형 → 가공 복잡 / 두꺼운 판에서 용착량 감소에 유리

🔷 6. 개선각·루트간격·루트면

개선형상을 이해하려면 세 가지 치수를 반드시 구분해야 합니다.

항목	영문	의미
개선각	Groove Angle	개선부 전체가 이루는 각도
루트간격	Root Opening	두 부재 루트 사이의 간격
루트면	Root Face	루트부에 남겨 둔 가공되지 않은 면

💡 그림 없이 구별하기
개선각 → 각도
루트간격 → 사이의 틈
루트면 → 남겨 둔 면

Bevel Angle과 Groove Angle

여기서 한 가지 더 구분해야 할 것이 있습니다.

Bevel Angle은 한 부재의 개선면과 기준면 사이의 각도를 의미하고, Groove Angle은 두 개선면 사이에 형성되는 전체 홈의 각도를 의미합니다.

⚠️ 용어 주의
Bevel Angle과 Groove Angle은 항상 같은 의미가 아닙니다.

시험에서는 문제에서 어느 각도를 지칭하는지 그림과 용어를 함께 확인해야 합니다.

🔷 7. 개선 치수와 용입의 관계

개선 치수는 단순한 가공 치수가 아니라 용입과 용착량에 직접적인 영향을 줍니다.

① 루트간격

일반적으로 적절한 범위에서 루트간격을 확보하면 루트부까지 아크와 열이 도달하기 쉬워져 용입 확보에 도움이 됩니다.

하지만 지나치게 넓으면 용락이나 용착금속량 증가 등의 문제가 생길 수 있습니다.

② 루트면

루트면이 지나치게 크면 루트부 용입 확보가 어려워질 수 있습니다.

반대로 지나치게 작으면 조건에 따라 용락 위험이 커질 수 있습니다.

③ 개선각

개선각을 크게 하면 전극 접근과 측벽 융합에는 유리할 수 있지만 홈의 체적이 증가하므로 필요한 용착금속량과 작업량도 증가합니다.

변화	일반적인 영향
루트간격 증가	루트 용입 확보에 유리 / 과대하면 용락 위험
루트면 증가	과대하면 루트 용입이 어려워질 수 있음
개선각 증가	접근성 향상 / 용착량 증가

✔ 중요한 원칙
크면 무조건 좋다 ❌
작으면 무조건 좋다 ❌

모재 두께·공정·자세·WPS에 맞는 적정 치수가 중요하다.

🔷 8. 시험에서 헷갈리는 문제

문제 1

용접부 아래에서 위쪽을 향해 작업하는 자세는?

정답 → 위보기 자세

문제 2

두 부재를 겹쳐 배치한 이음은?

정답 → 겹치기이음(Lap Joint)

문제 3

두 부재의 루트 사이에 만들어 둔 틈은?

정답 → 루트간격(Root Opening)

문제 4

루트부에 남겨 둔 가공되지 않은 면은?

정답 → 루트면(Root Face)

문제 5

양쪽 면에서 V형으로 개선한 형상은?

정답 → X형 개선

문제 6

두꺼운 판에서 V형보다 용착금속량 감소에 유리하지만 가공이 복잡한 개선은?

정답 → U형 개선

문제 7

개선각을 지나치게 크게 할 때 예상되는 것은?

홈의 체적 증가
→ 용착금속량 증가
→ 용접시간 증가 가능

🟩 9. 시험 직전 암기표

📌 30초 암기

아래보기 → Flat
수평 → Horizontal
수직 → Vertical
위보기 → Overhead

맞대기 → 끝과 끝
겹치기 → 겹쳐서
T이음 → T자
모서리 → Corner
끝단 → Edge

I형 → 개선경사 없음
V형 → 한쪽 V
X형 → 양쪽 V
U형 → 양쪽 곡면
J형 → 한쪽 J

Groove Angle → 개선부 전체 각도
Root Opening → 루트 사이의 틈
Root Face → 루트에 남겨 둔 면

루트간격 과소 → 용입 확보 어려움 가능
루트간격 과대 → 용락 위험 증가 가능
루트면 과대 → 용입불량 위험 증가 가능
개선각 증가 → 용착량 증가

💡 나데이의 현장 노트
현장에서는 개선 치수가 도면에 숫자로 적혀 있기 때문에 단순히 그 숫자만 맞추면 된다고 생각하기 쉽습니다.

하지만 실제 용접을 해보면 루트간격이 조금 달라지는 것만으로도 초층 용접의 느낌이 달라집니다.

간격이 너무 좁으면 루트까지 충분한 용입을 확보하기 어려워지고, 반대로 너무 넓으면 용융금속을 받쳐주는 것이 어려워질 수 있습니다.

루트면과 개선각도 마찬가지입니다.

결국 개선은 단순히 철판을 깎아 놓은 형상이 아니라 아크가 루트까지 도달하고 용융금속이 안정적으로 자리 잡을 수 있도록 만들어 놓은 용접의 출발점이라고 볼 수 있습니다.

📊 최종 정리
✔ 용접 자세는 아래보기·수평·수직·위보기로 구분합니다.
✔ 아래보기는 일반적으로 용융금속 제어가 비교적 쉽습니다.
✔ 기본 이음에는 맞대기·겹치기·T·모서리·끝단이 있습니다.
✔ V형은 단면 개선, X형은 대표적인 양면 개선입니다.
✔ U·J형은 곡면을 이용한 개선입니다.
✔ 개선각은 홈의 각도입니다.
✔ 루트간격은 두 부재 루트 사이의 틈입니다.
✔ 루트면은 루트부에 남겨 둔 면입니다.
✔ 개선 치수는 용입·용락·용착량에 영향을 줍니다.
✔ 실제 적용에서는 WPS와 해당 작업조건에 맞는 치수를 준수해야 합니다.

🎯 한 줄 정리
👉 용접 자세는 작업 방향을, 이음은 부재의 배치를, 개선형상과 개선 치수는 용입을 확보하기 위한 용접부의 준비상태를 나타냅니다.
