용접시험 필기에서는 용접기호의 구성요소와 필릿용접 크기, 용접길이, 피치, 현장용접기호 등을 묻는 문제가 자주 등장합니다. 이번 시간에는 복잡한 도면기호를 모두 외우기보다 기준선·화살표·기본기호·보조기호가 어떤 정보를 전달하는지 중심으로 정리합니다.
1. 용접기호란?
2. 용접기호의 기본 구성
3. 화살표와 기준선 읽기
4. 필릿용접기호 읽기
5. 맞대기·그루브 용접기호
6. 길이와 피치
7. 전주용접·현장용접기호
8. 표면형상·마무리기호
9. 시험에서 헷갈리는 문제
10. 시험 직전 암기표
지난 시간에는 탄소강·주철·스테인리스강·알루미늄·구리의 용접성을 비교했습니다.
이번 시간에는 용접사가 실제 작업에 들어가기 전에 반드시 확인해야 하는 용접기호와 도면 읽기를 살펴보겠습니다.

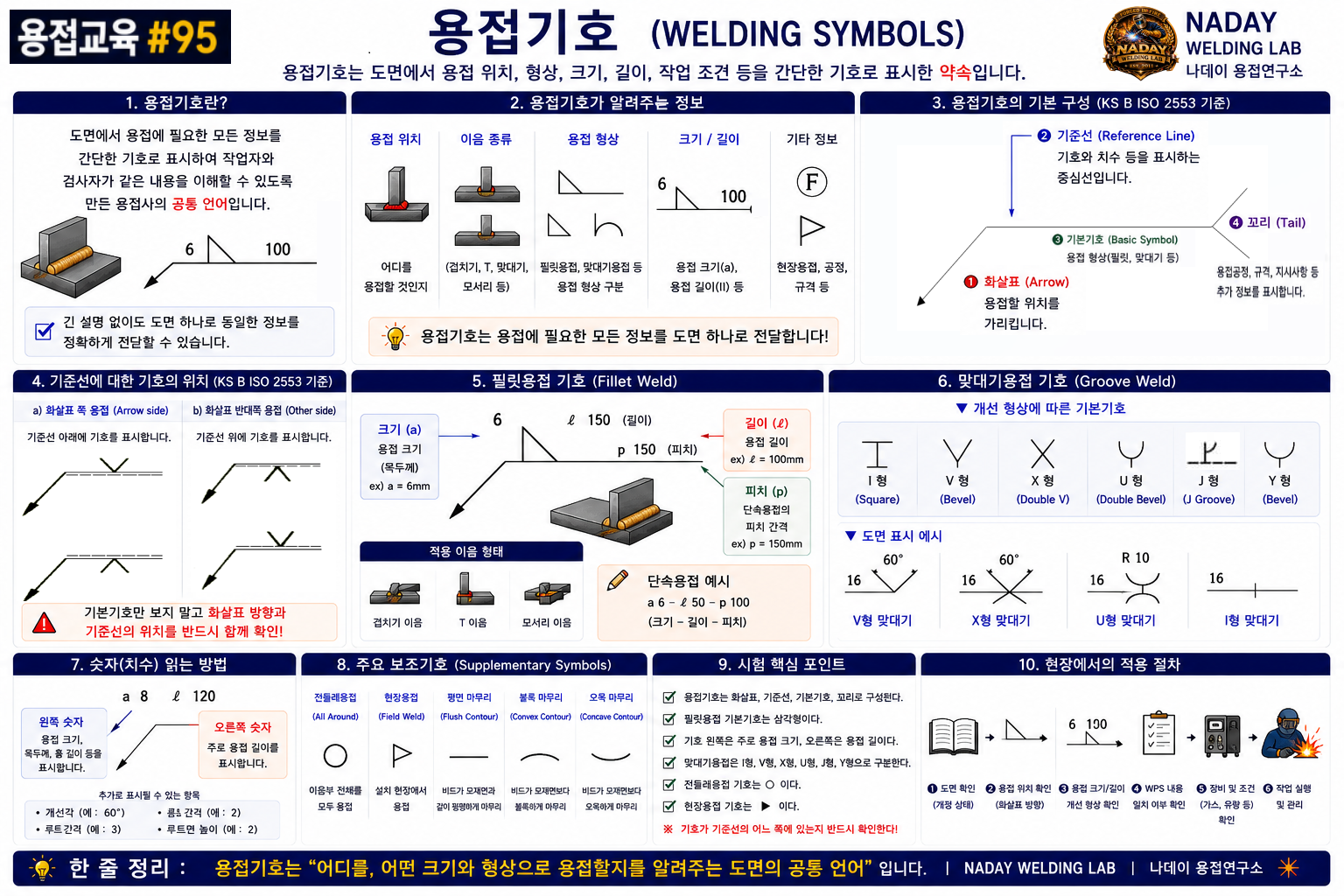

용접기호는 긴 문장을 도면에 적지 않고도 어디를, 어떤 형상으로, 어느 정도 길이와 크기로 용접할 것인지를 전달하기 위한 약속입니다.
🔷 1. 용접기호란?
용접기호는 용접부의 위치, 종류, 크기, 길이, 간격, 표면처리 등의 정보를 도면에 나타내는 기호체계입니다.
• 용접 위치
• 용접 종류
• 용접 크기
• 용접 길이
• 용접 간격
• 현장용접 여부
• 전주용접 여부
• 표면형상과 마무리
단, 세부 표기방법은 적용하는 ISO, AWS, KS 등 규격체계에 따라 일부 차이가 있을 수 있으므로 실제 제작도면에서는 반드시 해당 프로젝트의 적용기준을 확인해야 합니다.
🔷 2. 용접기호의 기본 구성
용접기호는 일반적으로 다음과 같은 요소로 구성됩니다.
| 구성 | 역할 |
| 화살표 | 용접할 이음 또는 위치를 지시 |
| 기준선 | 용접기호와 치수를 표시하는 기준 |
| 기본기호 | 필릿·V·X·U·J 등 용접 종류 표시 |
| 치수 | 크기·길이·피치 등을 표시 |
| 보조기호 | 전주용접·현장용접·표면형상 등 표시 |
| 꼬리 | 필요 시 공정·규격 등 추가정보 표시 |
화살표 → 위치
기준선 → 정보 기록
기본기호 → 무엇을 용접할지
치수 → 얼마나 용접할지
보조기호 → 추가조건
🔷 3. 화살표와 기준선은 어떻게 읽을까?
화살표는 실제 용접해야 할 이음의 위치를 가리킵니다.
따라서 도면을 읽을 때 가장 먼저 해야 할 것은 화살표가 어느 이음을 지시하는지 확인하는 것입니다.
그 다음 기준선에 표시된 기본기호와 치수를 확인합니다.
① 화살표 위치 확인
② 용접기호 확인
③ 크기 확인
④ 길이·피치 확인
⑤ 전주·현장용접 여부 확인
⑥ 표면마무리 확인
시험에서는 기준선의 어느 쪽에 기호가 표시됐는지를 이용해 화살표 쪽과 반대쪽을 구분하는 문제가 나올 수 있습니다.
이 부분은 적용 규격의 표기방식에 따라 표현이 달라질 수 있으므로 실제 도면에서는 적용 표준을 먼저 확인해야 합니다.
🔷 4. 필릿용접기호 읽기
필릿용접은 T이음, 겹치기이음 등에서 매우 많이 사용됩니다.
기본기호는 삼각형 형태로 나타내며, 기호 주변에 표시된 숫자를 이용하여 크기와 길이를 읽습니다.
| 표시 위치 | 대표 의미 |
| 기호 왼쪽 | 필릿 크기·각장 등 |
| 기호 오른쪽 | 용접길이·피치 등 |
삼각형 → 필릿용접
왼쪽 숫자 → 크기
오른쪽 숫자 → 길이·피치
각장과 목두께
필릿용접에서는 각장(Leg Length)과 목두께(Throat Thickness)를 구분해야 합니다.
각장은 필릿용접 단면에서 루트부터 토우까지의 길이이며, 목두께는 루트에서 이론적인 용접면까지의 최단거리 개념입니다.
각장과 목두께는 같은 치수가 아닙니다.
🔷 5. 맞대기·그루브 용접기호
그루브 용접기호는 개선형상에 따라 달라집니다.
| 개선 | 형상 이미지 |
| I형 | 직선형 맞대기 |
| V형 | V 모양 |
| X형 | 양면 V |
| U형 | 곡면 U |
| J형 | 한쪽 J |
도면에서는 개선기호와 함께 개선각, 루트간격, 용접깊이 등의 정보가 추가될 수 있습니다.
도면의 V·X·U·J 기호를 보면
단순히 모양만 외우지 말고 실제 개선단면을 머릿속에 그리는 것이 중요합니다.
🔷 6. 길이와 피치
연속용접이 아닌 단속용접에서는 용접길이와 피치가 매우 중요합니다.
용접길이는 하나의 용접구간 길이를 뜻하고, 피치(Pitch)는 반복되는 용접구간의 중심 간 간격을 의미합니다.
50 - 100
예시적인 해석 개념 → 용접길이 50mm, 피치 100mm
※ 실제 도면 해석은 적용 규격의 표기방식을 확인해야 합니다.
Length → 한 구간의 길이
Pitch → 반복구간 중심 간 거리
연속용접과 단속용접
| 구분 | 특징 |
| 연속용접 | 용접선이 계속 연결됨 |
| 단속용접 | 일정 길이만 용접하고 간격을 둠 |
🔷 7. 전주용접·현장용접기호
① 전주용접(All-Around Weld)
화살표와 기준선이 만나는 부분에 원형 기호가 표시된 경우 일반적으로 해당 이음 주위를 계속 용접하는 전주용접을 의미합니다.
원형 표시 → 둘레 전체 용접
② 현장용접(Field Weld)
화살표와 기준선 교차부에 깃발 모양의 기호가 표시되면 일반적으로 제작공장이 아니라 현장에서 수행할 용접임을 나타냅니다.
○ → 전주용접
🚩 형태 → 현장용접
🔷 8. 표면형상과 마무리기호
용접 후 비드 표면을 어떤 형상으로 마무리할 것인지도 기호로 나타낼 수 있습니다.
| 표면 | 의미 |
| 평면 | 비드 표면을 비교적 평평하게 마무리 |
| 볼록 | Convex 형상 |
| 오목 | Concave 형상 |
또한 연삭, 절삭 등의 마무리방법이 별도의 문자나 기호로 지정될 수 있습니다.
이 역시 실제 제작도면에서는 해당 규격과 도면 범례를 우선 확인해야 합니다.
🔷 9. 시험에서 헷갈리는 문제
문제 1
용접할 위치를 지시하는 것은?
문제 2
필릿용접을 나타내는 대표적인 기본기호는?
문제 3
단속용접에서 반복되는 용접구간의 중심 간 거리를 의미하는 것은?
문제 4
이음 주위를 모두 용접하도록 지시하는 보조기호는?
문제 5
현장에서 용접하도록 지시하는 것은?
문제 6
필릿용접에서 루트부터 토우까지의 치수는?
🟩 10. 시험 직전 암기표
화살표 → 용접 위치
기준선 → 용접정보 표시
꼬리 → 추가정보
삼각형 → 필릿용접
V → V형 그루브
X → 양면 V형
U → U형 그루브
J → J형 그루브
각장 → 필릿 크기와 관련
용접길이 → 한 구간의 길이
피치 → 반복구간 중심 간 거리
○ → 전주용접
깃발 → 현장용접
연속용접 → 계속 이어서 용접
단속용접 → 일정 길이 + 간격 반복
현장에서 도면을 볼 때 가장 위험한 것은 기호를 아예 모르는 경우보다 대충 알고 있다고 생각하는 경우일 수 있습니다.
필릿용접이라는 사실은 알지만 각장이 얼마인지, 단속용접인데 길이와 피치를 반대로 읽거나, 화살표가 가리키는 반대쪽을 용접하면 작업 자체는 깔끔하게 끝났어도 결국 재작업이 됩니다.
그래서 저는 용접기호를 볼 때 항상 “어디를 → 무엇으로 → 얼마나 → 어디까지” 순서로 읽는 것이 가장 이해하기 쉽다고 생각합니다.
용접기호는 시험을 위한 그림이 아니라 현장에서 작업자와 설계자가 같은 용접을 머릿속에 그리기 위한 언어입니다.
✔ 화살표는 용접 위치를 지시합니다.
✔ 기준선에는 기본용접기호와 치수를 표시합니다.
✔ 필릿용접은 삼각형 형태의 기본기호로 구분합니다.
✔ 필릿의 각장과 목두께는 서로 다른 개념입니다.
✔ 단속용접에서는 용접길이와 피치를 구분해야 합니다.
✔ 전주용접은 이음 둘레 전체를 용접하는 의미입니다.
✔ 현장용접기호는 현장에서 실시할 용접을 나타냅니다.
✔ 표면형상과 마무리방법도 보조기호로 지정할 수 있습니다.
✔ 실제 도면은 적용규격과 도면 범례를 반드시 함께 확인해야 합니다.
👉 용접기호는 “어디를, 어떤 용접으로, 얼마나, 어떤 조건으로 작업할 것인가”를 한 줄의 도면 위에 압축해서 전달하는 용접의 언어입니다.
