용접 변형 완벽 정리

수축·각변형·좌굴 원인과 방지 대책 총정리

용접 변형은 국부적인 가열과 냉각 과정에서 발생하는 불균형 수축이 원인입니다. 수축변형, 각변형, 좌굴의 발생 원리와 방지 대책을 이해하면 품질 향상과 재작업을 줄일 수 있습니다. 이번 글에서는 현장에서 바로 활용할 수 있는 변형 관리 방법까지 쉽게 정리했습니다.

📌 목차
1. 용접 변형이란?
2. 변형이 발생하는 원리
3. 수축 변형
4. 각변형(Angular Distortion)
5. 좌굴·굽힘 변형
6. 변형 방지 방법
7. 시험 핵심 포인트
8. 현장 관리 포인트

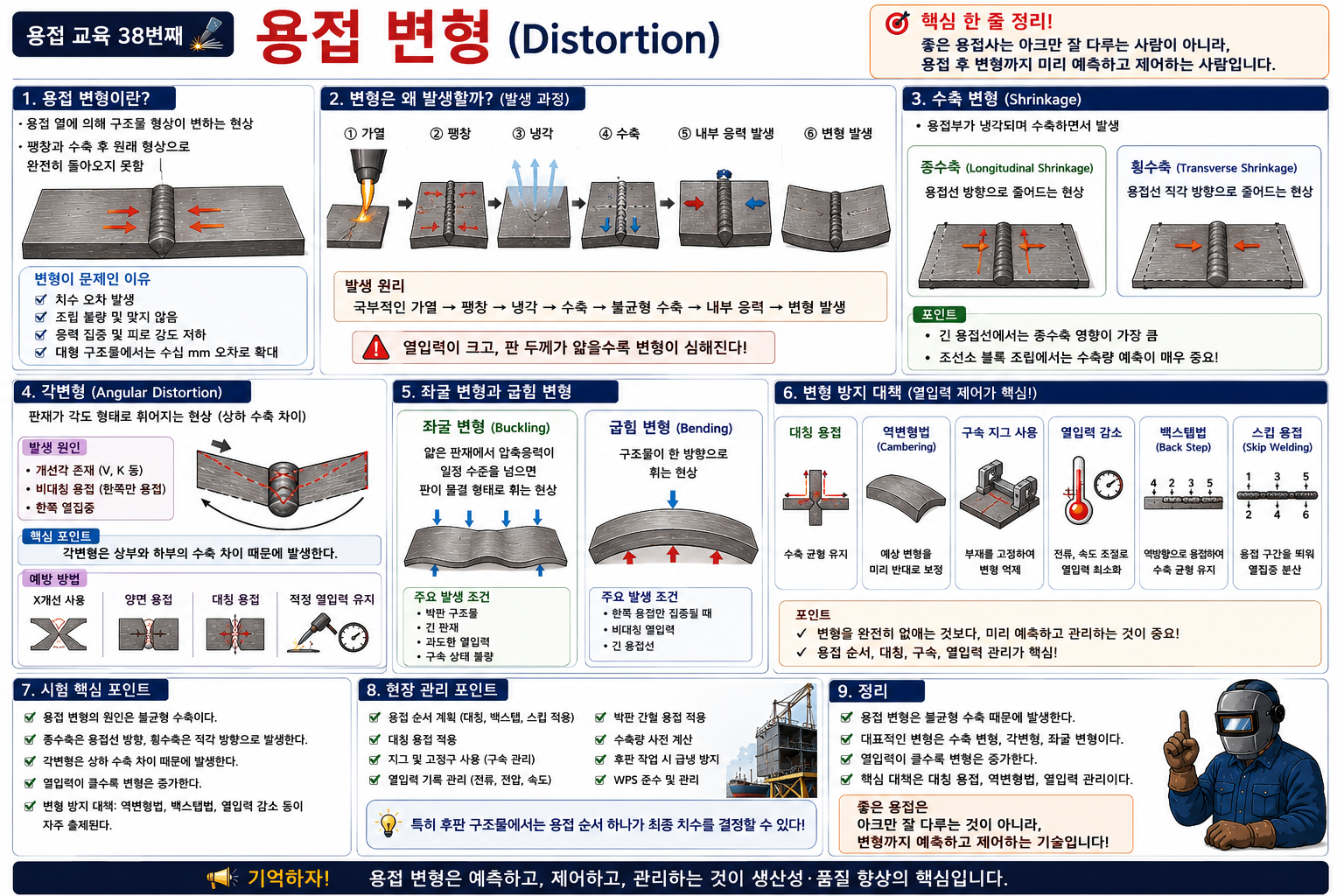

왜 용접이 끝난 구조물이 휘어지고 뒤틀릴까요?

👉 그 원인은 바로 용접 변형(Distortion)입니다.

용접은 국부적으로 매우 높은 열을 가하는 작업입니다.
이 과정에서 금속은 팽창과 수축을 반복하게 되고,
냉각 후에는 원래 형상으로 완전히 돌아오지 못하게 됩니다.

특히 조선소, 철골, 플랜트처럼 대형 구조물을 제작하는 현장에서는
용접 변형 관리가 곧 생산성과 품질을 결정합니다.

이번 글에서는 용접 변형의 원리부터
수축변형·각변형·좌굴 변형까지
현장 기준으로 쉽게 정리해보겠습니다.

🔷 1. 용접 변형이란?

용접 변형은 용접 열에 의해 구조물 형상이 변하는 현상입니다.

✔ 정의
용접 변형 = 용접 열에 의한 팽창·수축으로 구조물 형상이 변하는 현상

변형은 단순 외관 문제가 아니라
치수 오차, 조립 불량, 응력 집중 문제로 이어질 수 있습니다.

특히 대형 블록 조립에서는
몇 mm 변형이 수십 mm 오차로 확대될 수 있습니다.

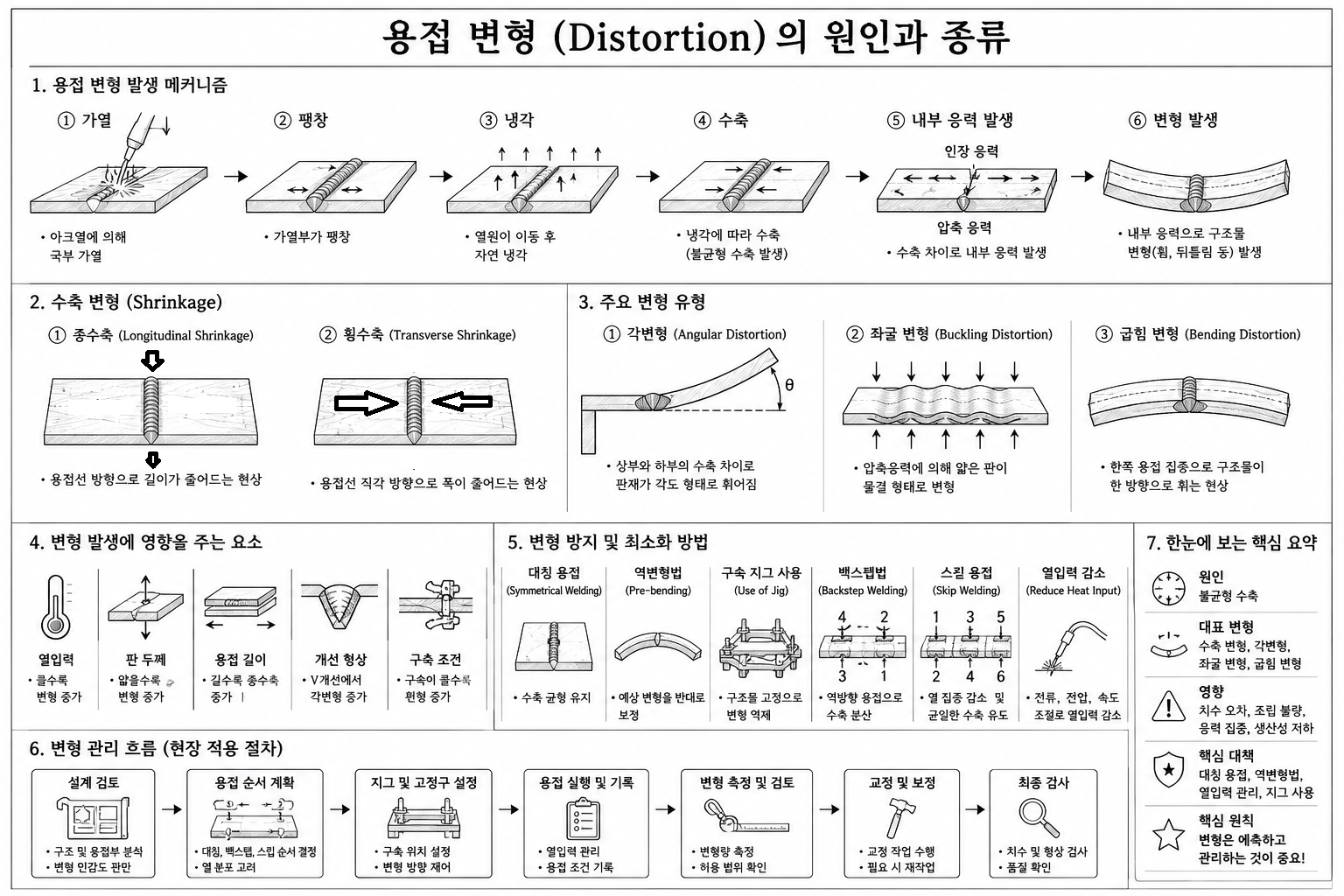

🔷 2. 변형이 발생하는 원리

금속은 가열되면 팽창하고 냉각되면 수축합니다.

하지만 용접은 전체가 아니라 “국부 가열”이기 때문에
부분적인 수축 차이가 발생합니다.

가열 → 팽창 → 냉각 → 수축 → 내부 응력 발생 → 변형 발생

즉, 용접 변형의 본질은
“불균형 수축”입니다.

특히 열입력이 크고 판 두께가 얇을수록 변형이 심해집니다.

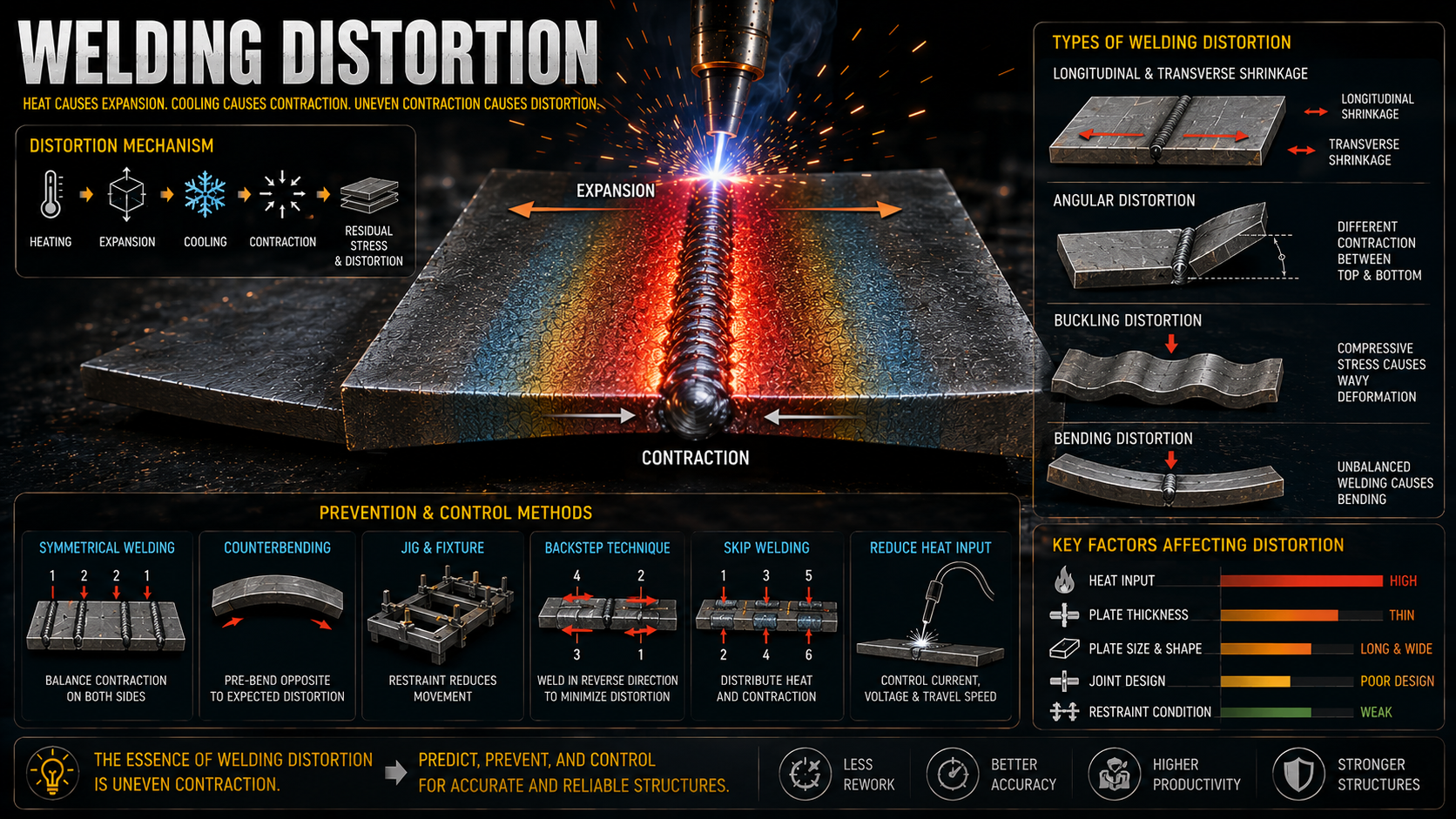

🔷 3. 수축 변형

수축 변형은 가장 기본적인 변형 형태입니다.

용접부가 냉각되며 수축하면서 발생합니다.

종류	특징
종수축	용접선 방향 수축
횡수축	용접선 직각 방향 수축

특히 긴 용접선에서는 종수축 영향이 매우 큽니다.

조선소 블록 조립에서는
수축량 예측이 매우 중요합니다.

🔷 4. 각변형 (Angular Distortion)

각변형은 판재가 각도 형태로 휘어지는 현상입니다.

한쪽 면만 과도하게 수축할 때 발생합니다.

• 개선각 존재
• 비대칭 용접
• 한쪽 열집중

등이 주요 원인입니다.

⚠️ 핵심
각변형은 “상·하부 수축 차이” 때문에 발생합니다.

특히 V개선 용접에서 자주 발생합니다.

✔ 방지 방법

• X개선 사용
• 양면 용접
• 대칭 용접 실시
• 적정 열입력 유지

🔷 5. 좌굴·굽힘 변형

얇은 판재에서는 좌굴(Buckling) 변형이 자주 발생합니다.

압축응력이 임계값을 초과하면
판이 물결 형태로 휘게 됩니다.

• 박판 구조물
• 긴 판재
• 과도한 열입력

등의 조건에서 심하게 발생합니다.

또한 굽힘 변형(Bending Distortion)은
구조물이 한 방향으로 휘는 현상입니다.

특히 한쪽 용접만 집중될 때 발생하기 쉽습니다.

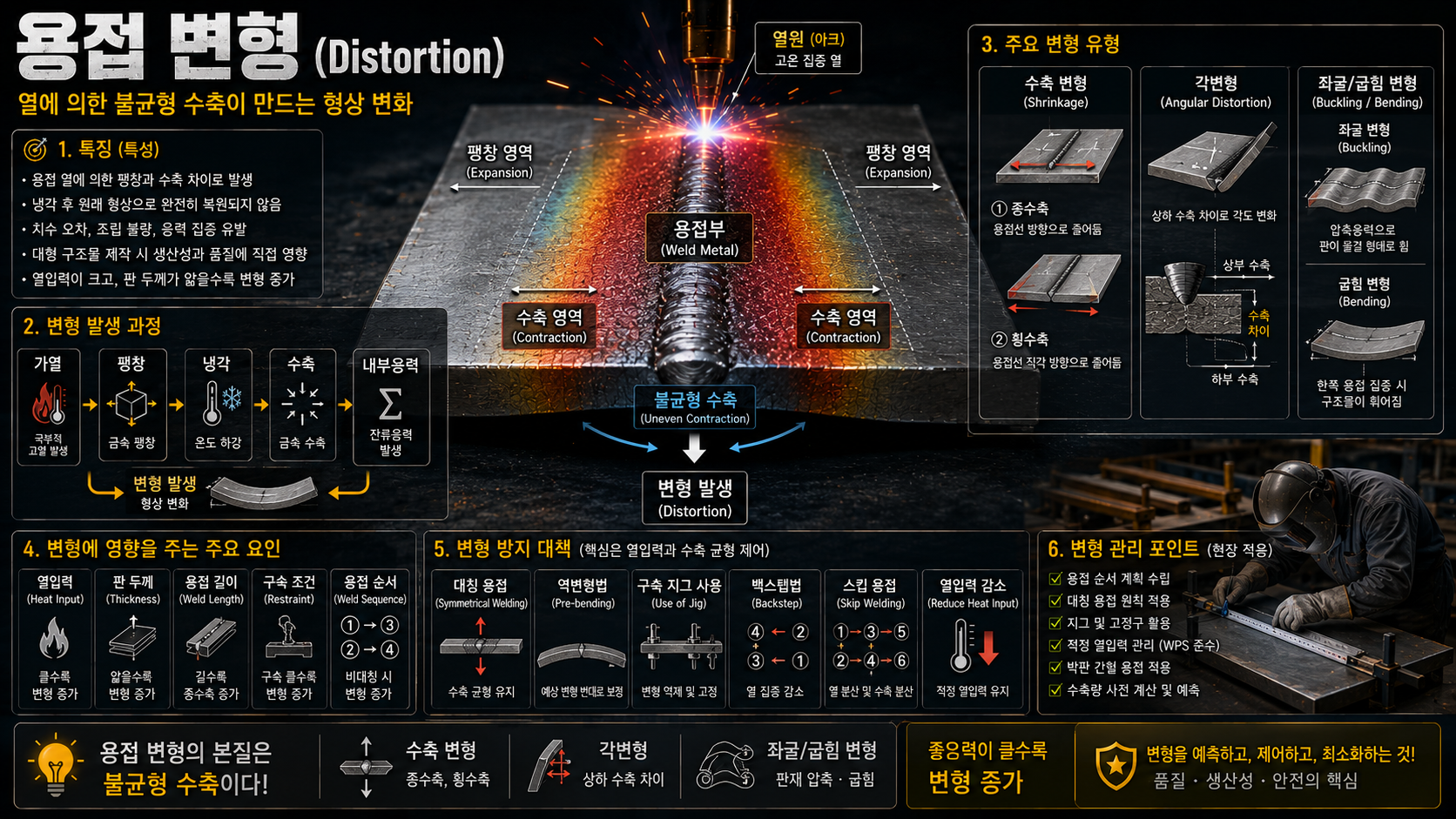

🔷 6. 변형 방지 방법

용접 변형은 “열과 수축”의 문제이므로
결국 열입력을 제어해야 합니다.

방지 방법	목적
대칭 용접	수축 균형 확보
역변형법	예상 변형 보정
구속 지그 사용	형상 유지
열입력 감소	수축 감소
백스텝법	수축 분산
스킵 용접	국부 열집중 감소

👉 현장에서는 “변형을 없애는 것”보다
“예측하고 관리하는 것”이 더 중요합니다.

🟩 7. 시험 핵심 포인트

📌 시험 포인트
- 용접 변형 원인 = 불균형 수축
- 종수축 / 횡수축 구분
- 각변형 = 상하 수축 차이
- 역변형법, 백스텝법 출제 빈도 높음
- 열입력 감소가 핵심 대책

🛠️ 8. 현장 관리 포인트

• 용접 순서 계획 수립
• 대칭 용접 우선 적용
• 지그 및 고정구 사용
• 열입력 기록 관리
• 박판 작업 시 간헐 용접 적용
• 수축량 사전 계산

📊 핵심 정리
✔ 용접 변형은 불균형 수축 때문에 발생한다
✔ 수축변형과 각변형이 대표적이다
✔ 열입력이 클수록 변형이 증가한다
✔ 대칭 용접과 역변형법이 핵심 대책이다
✔ 변형 관리는 생산성과 직결된다

🎯 한 줄 정리
👉 용접 변형 관리는 “열과 수축을 예측하고 제어하는 기술”이다.

🎥 영상으로도 보실 수 있습니다
아래 영상으로 핵심만 빠르게 확인해보세요.
듣기 쉽게 정리했습니다.

핵심 개념 키워드
용접 변형
종수축
횡수축
각변형
좌굴 변형
역변형법
백스텝법
열입력

용접은 단순 기술이 아니라 이해가 필요한 공학입니다.

나데이 용접연구소
더 좋은 정보로 찾아뵙겠습니다.
감사합니다.
