[용접 야금 #37] HAZ 완벽 정리

열영향부 조직 변화부터 경도·균열 위험까지 한 번에 이해하기

HAZ(열영향부)는 용접부 중에서도 조직 변화와 균열 위험이 가장 큰 핵심 영역입니다. 열사이클과 냉각속도에 따라 경도와 조직이 달라지며, 용접 품질과 내구성에도 큰 영향을 미칩니다. 이번 글에서는 HAZ의 원리부터 조직 변화, 균열 원인과 효과적인 관리 방법까지 쉽게 정리했습니다.

📌 목차
1. HAZ란 무엇인가?
2. HAZ가 발생하는 원리
3. HAZ 조직 변화
4. 냉각속도와 HAZ 관계
5. HAZ 경도 상승과 균열
6. HAZ 제어 방법
7. 시험 핵심 포인트
8. 현장 관리 포인트

용접부에서 가장 위험한 부분은 어디일까요?

많은 사람들이 용접금속(Weld Metal)만 중요하다고 생각하지만,
실제로 균열과 취성 문제가 가장 많이 발생하는 곳은 바로 HAZ입니다.

HAZ는 용접 열의 영향을 받아 조직이 변화한 영역이며,
용접 품질과 강도를 결정하는 핵심 영역입니다.

특히 기술사·기사·기능장 시험에서는
HAZ 조직 변화와 냉각속도의 관계가 매우 중요하게 출제됩니다.

이번 글에서는 HAZ의 원리부터 조직 변화, 경도 상승, 균열 위험까지
현장 기준으로 쉽게 정리해보겠습니다.

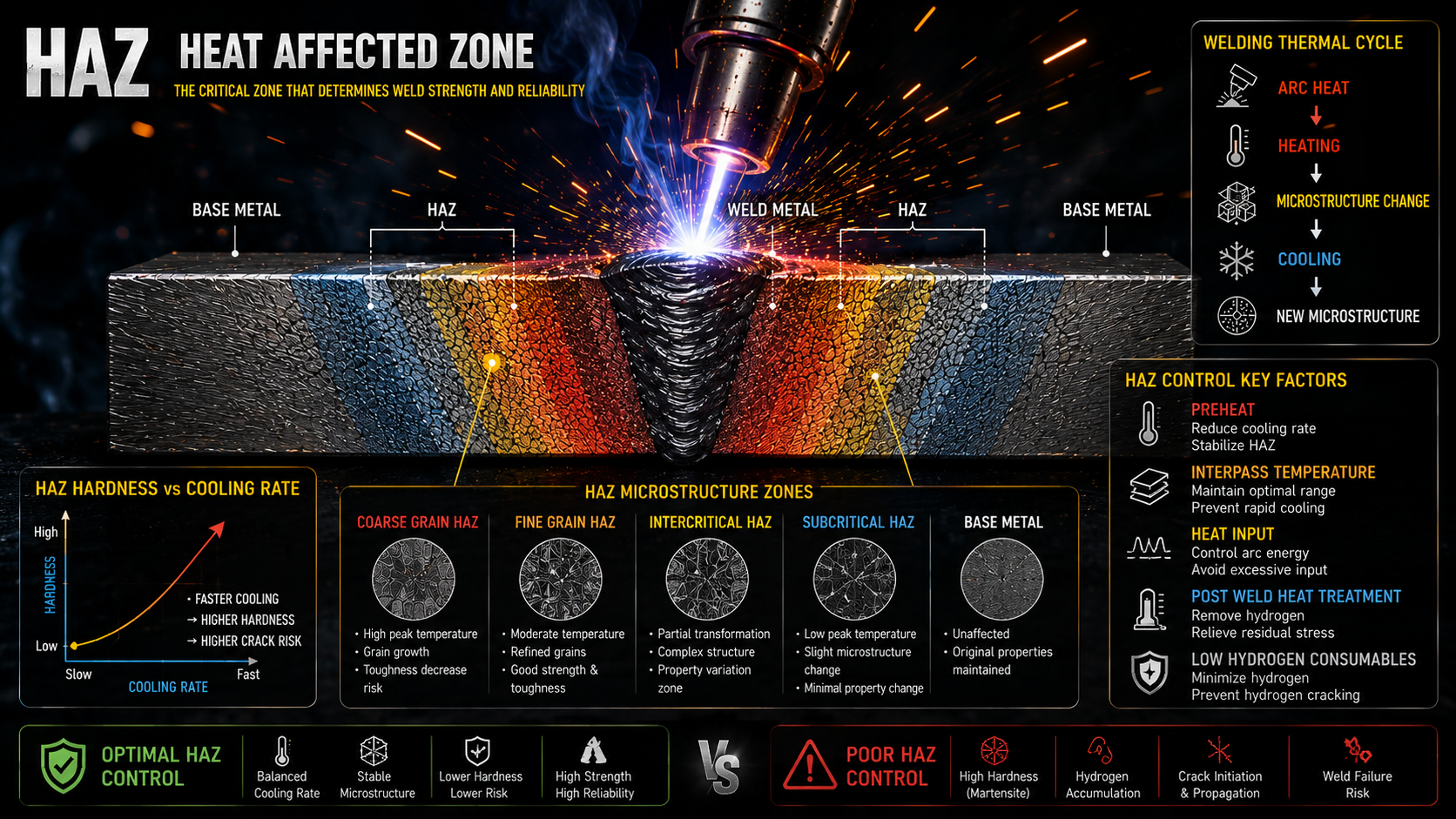

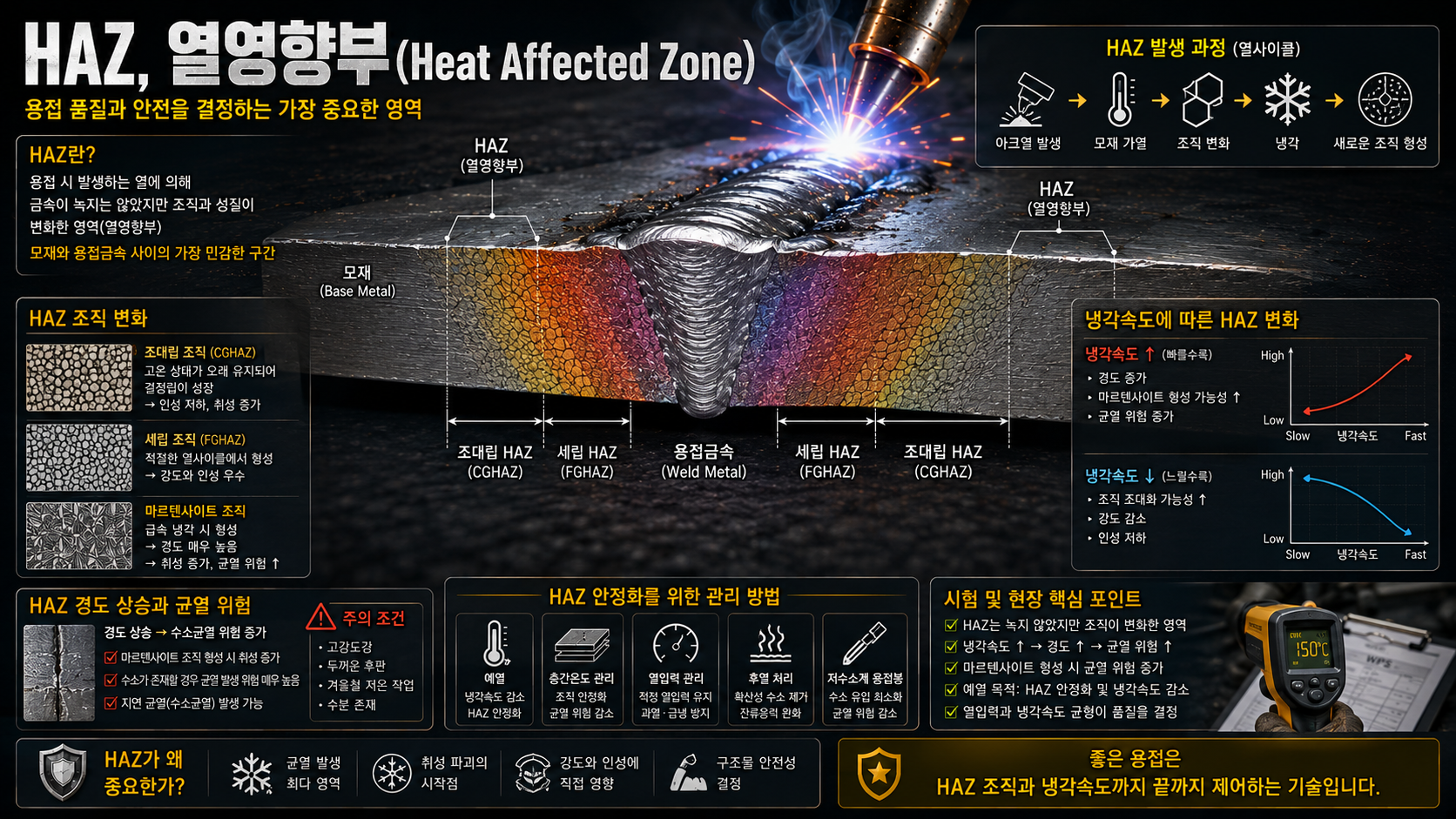

🔷 1. HAZ란 무엇인가?

HAZ는 Heat Affected Zone의 약자로,
우리말로는 열영향부라고 합니다.

✔ 정의
HAZ = 용접 열에 의해 조직과 성질이 변화한 모재 영역

중요한 점은 HAZ는 “녹지는 않았지만”
고온의 영향을 받아 조직이 변한 영역이라는 것입니다.

즉, 모재와 용접금속 사이의 가장 민감한 구간입니다.

🔷 2. HAZ가 발생하는 원리

용접 시 아크열은 순간적으로 매우 높은 온도를 발생시킵니다.

이 열이 모재로 전달되면서
용접부 주변 조직이 변하게 됩니다.

아크열 발생 → 모재 가열 → 조직 변화 → 냉각 → 새로운 조직 형성

즉, HAZ는 “열사이클”의 결과입니다.

가열 온도와 냉각속도에 따라 조직 특성이 완전히 달라집니다.

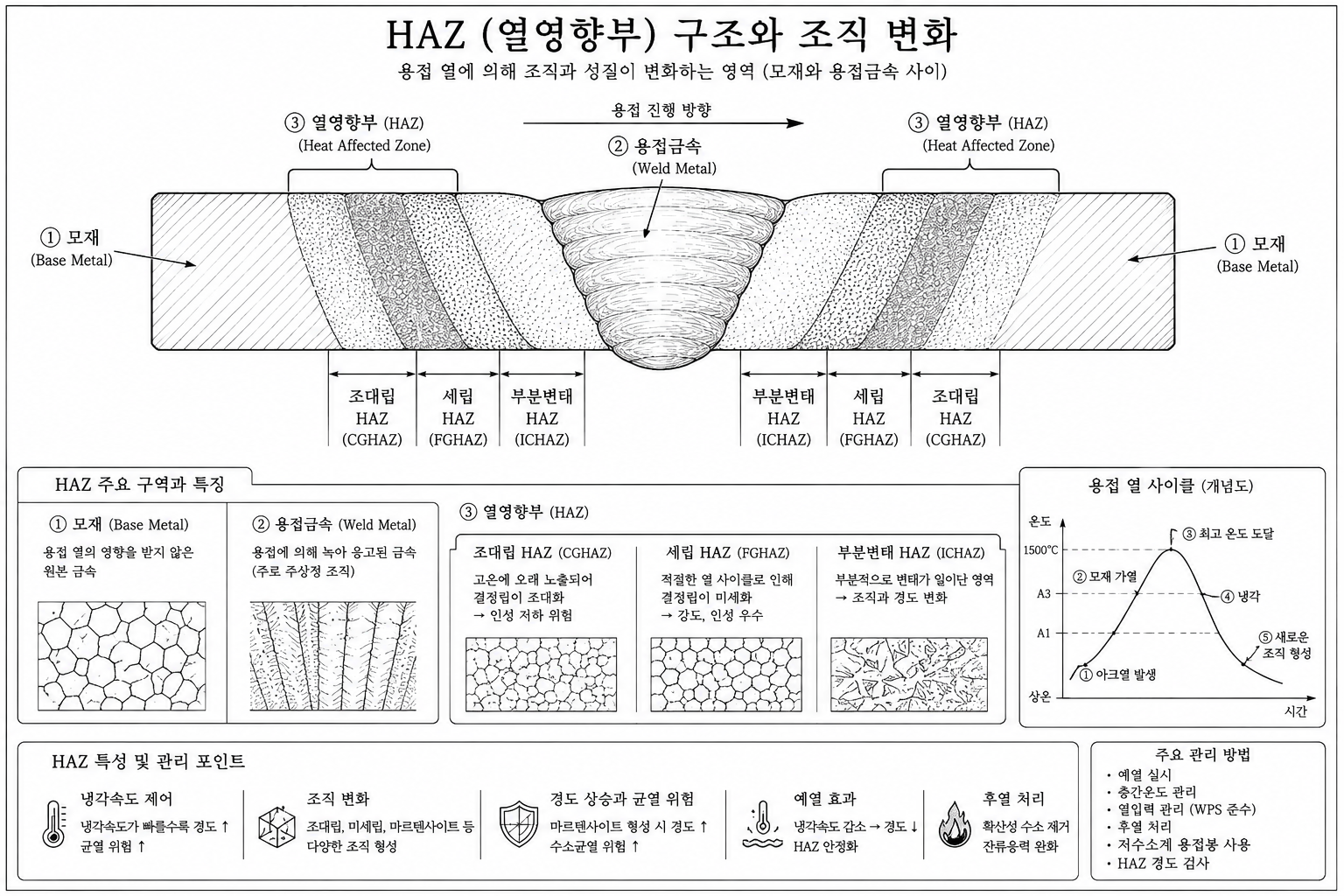

🔷 3. HAZ 조직 변화

철강은 온도에 따라 조직이 변합니다.

특히 용접 시 HAZ에서는 다음과 같은 조직 변화가 발생합니다.

조직	특징
조대립 조직	고온 장시간 유지 → 입자 성장
미세립 조직	적절한 열사이클 → 강도 우수
마르텐사이트	급속 냉각 → 고경도·취성 증가

👉 시험에서는 “냉각속도와 조직 변화”가 핵심입니다.

⚠️ 핵심
냉각속도가 빠를수록 HAZ 경도가 증가하고 균열 위험이 커집니다.

🔷 4. 냉각속도와 HAZ 관계

용접 품질은 결국 “열을 어떻게 쓰느냐”의 문제입니다.

특히 냉각속도는 HAZ 조직을 결정합니다.

냉각속도	결과
빠름	경도 증가 / 취성 증가 / 균열 위험
느림	조직 조대화 / 강도 감소 가능
적정	안정된 조직 확보

따라서 예열과 층간온도 관리가 매우 중요합니다.

특히 두꺼운 후판이나 고강도강에서는
급속 냉각 방지가 핵심 관리 포인트입니다.

🔷 5. HAZ 경도 상승과 균열

HAZ 경도가 과도하게 높아지면
수소균열 위험이 매우 증가합니다.

특히 마르텐사이트 조직이 형성되면
취성(Brittleness)이 커지게 됩니다.

• 고강도강
• 두꺼운 후판
• 겨울철 저온 작업
• 수분 존재

등의 조건에서는 더욱 위험합니다.

그래서 현장에서는 HAZ 경도 관리가 매우 중요합니다.

✔ 대표 관리 방법

• 예열 실시
• 후열(Post Heating)
• 층간온도 유지
• 저수소계 용접봉 사용
• 열입력 관리

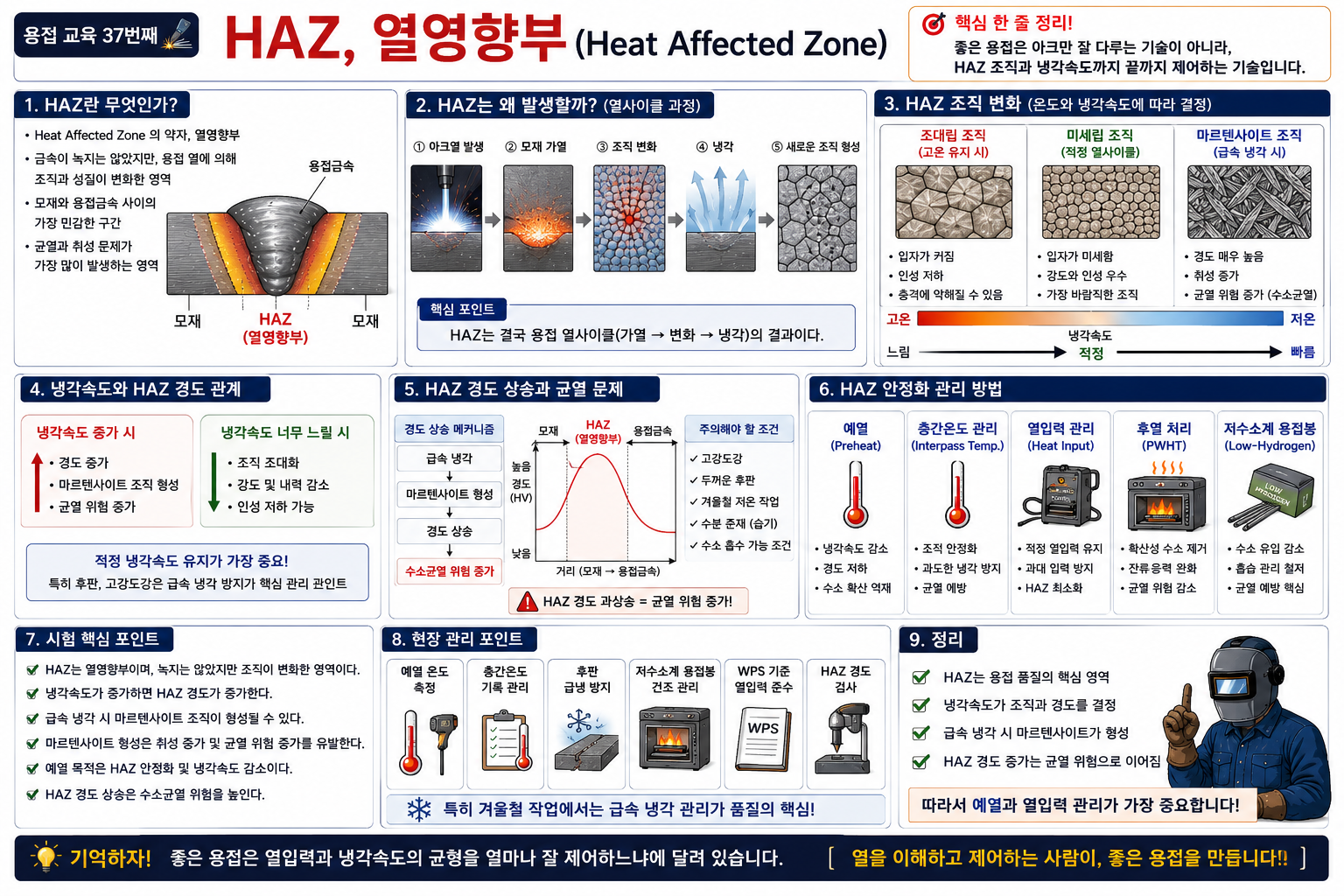

🔷 6. HAZ 제어 방법

좋은 용접은 결국 HAZ를 얼마나 안정적으로 관리하느냐에 달려 있습니다.

관리 항목	목적
예열	냉각속도 감소
층간온도 관리	조직 안정화
열입력 관리	과열 방지
후열	수소 제거
적정 전류 유지	조직 균형 유지

👉 기술사 답안에서는 “열입력과 냉각속도의 균형”이라는 표현이 자주 사용됩니다.

🟩 7. 시험 핵심 포인트

📌 시험 포인트
- HAZ = 열영향부
- 녹지는 않았지만 조직이 변한 영역
- 냉각속도 증가 → 경도 증가
- 마르텐사이트 형성 시 균열 위험 증가
- 예열은 HAZ 안정화 목적

🛠️ 8. 현장 관리 포인트

• 예열 온도 측정 철저
• 층간온도 기록 관리
• 후판 용접 시 급냉 방지
• 저수소계 용접봉 건조 관리
• WPS 기준 열입력 준수
• HAZ 경도 검사 실시

📊 핵심 정리
✔ HAZ는 용접 품질의 핵심 영역이다
✔ 냉각속도가 조직과 경도를 결정한다
✔ 급속 냉각 시 마르텐사이트가 형성될 수 있다
✔ HAZ 경도 증가는 균열 위험으로 이어진다
✔ 예열과 열입력 관리가 가장 중요하다

🎯 한 줄 정리
👉 HAZ 관리는 “열과 냉각속도를 제어하여 조직을 안정화하는 기술”이다.

🎥 영상으로도 보실 수 있습니다
아래 영상으로 핵심만 빠르게 확인해보세요.
듣기 쉽게 정리했습니다.

핵심 개념 키워드
HAZ
열영향부
냉각속도
마르텐사이트
용접 야금
경도 상승
수소균열
열입력

용접은 단순 기술이 아니라 이해가 필요한 공학입니다.

나데이 용접연구소
더 좋은 정보로 찾아뵙겠습니다.
감사합니다.
