용접 아크(Arc)의 본질과 특성 완벽 정리

용접 아크(Arc) 완벽 정리
(플라즈마·구조·극성·아크안정성)

목차

• 아크란 무엇인가?
• 아크 발생 원리
• 아크 구조와 열 분포
• 극성에 따른 아크 특성
• 아크 안정성과 영향 요소
• 현장 관리 포인트

용접에서 가장 중요한 것은 무엇일까요?
바로 아크(Arc)입니다.

아크는 단순한 불꽃이 아니라
👉 전기에너지를 초고온 열에너지로 바꾸는 플라즈마 현상이며
👉 용접 품질을 결정하는 핵심 요소입니다.

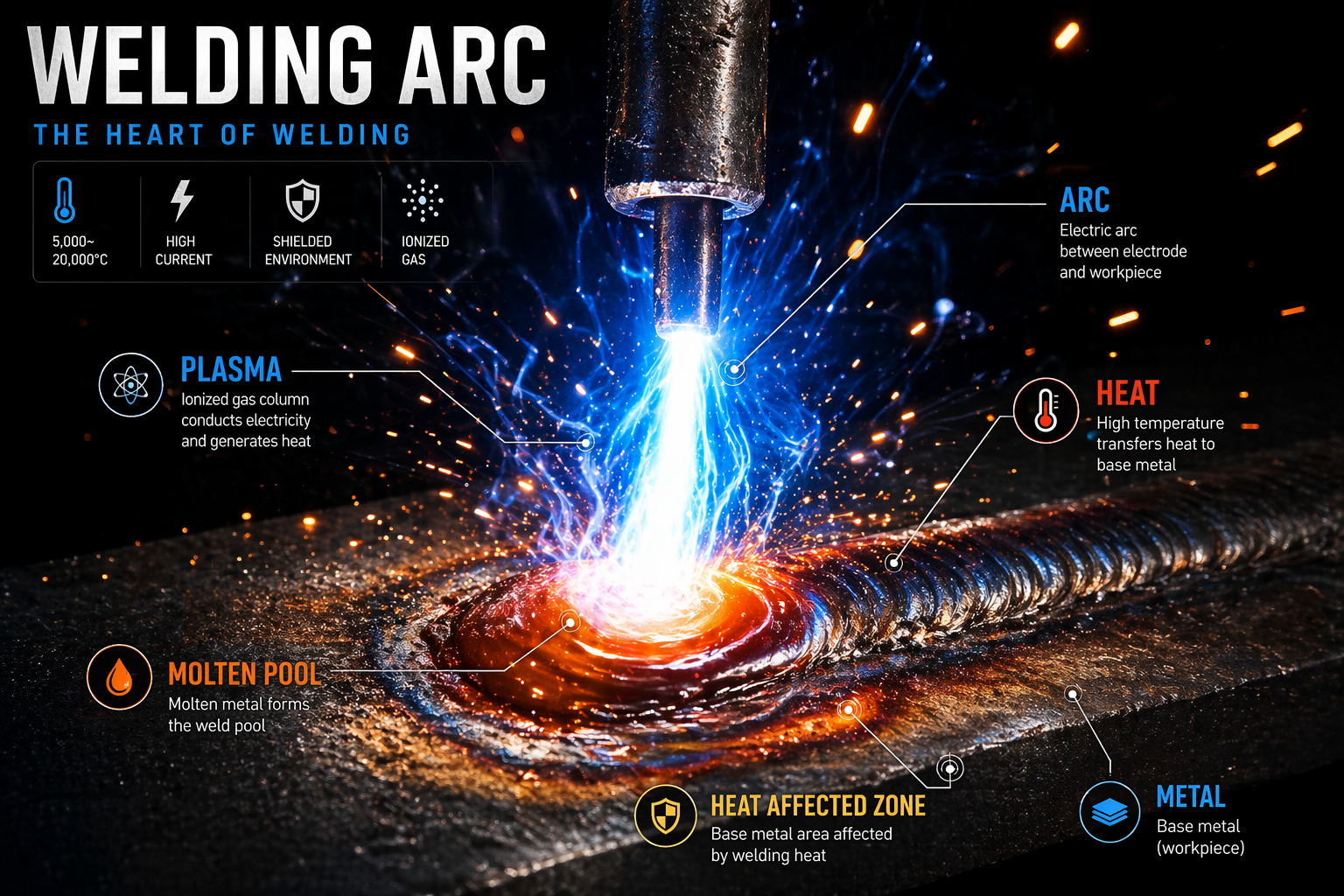

아크란 무엇인가?

아크(Arc)는 전극과 모재 사이에서 발생하는 기체 방전(Gaseous Discharge) 현상이다.

기체가 이온화되어 플라즈마 상태가 되면서 전류가 흐르고
이 과정에서 발생하는 열로 금속을 녹인다.

👉 온도 : 약 5,000 ~ 20,000℃

아크 발생 원리

① 전극과 모재 접촉

② 전극 이격 → 전위차 발생

③ 열전자 방출 (Thermionic Emission)

④ 기체 이온화 (Ionization)

⑤ 플라즈마 형성 → 아크 유지

👉 핵심 : 플라즈마 채널 형성

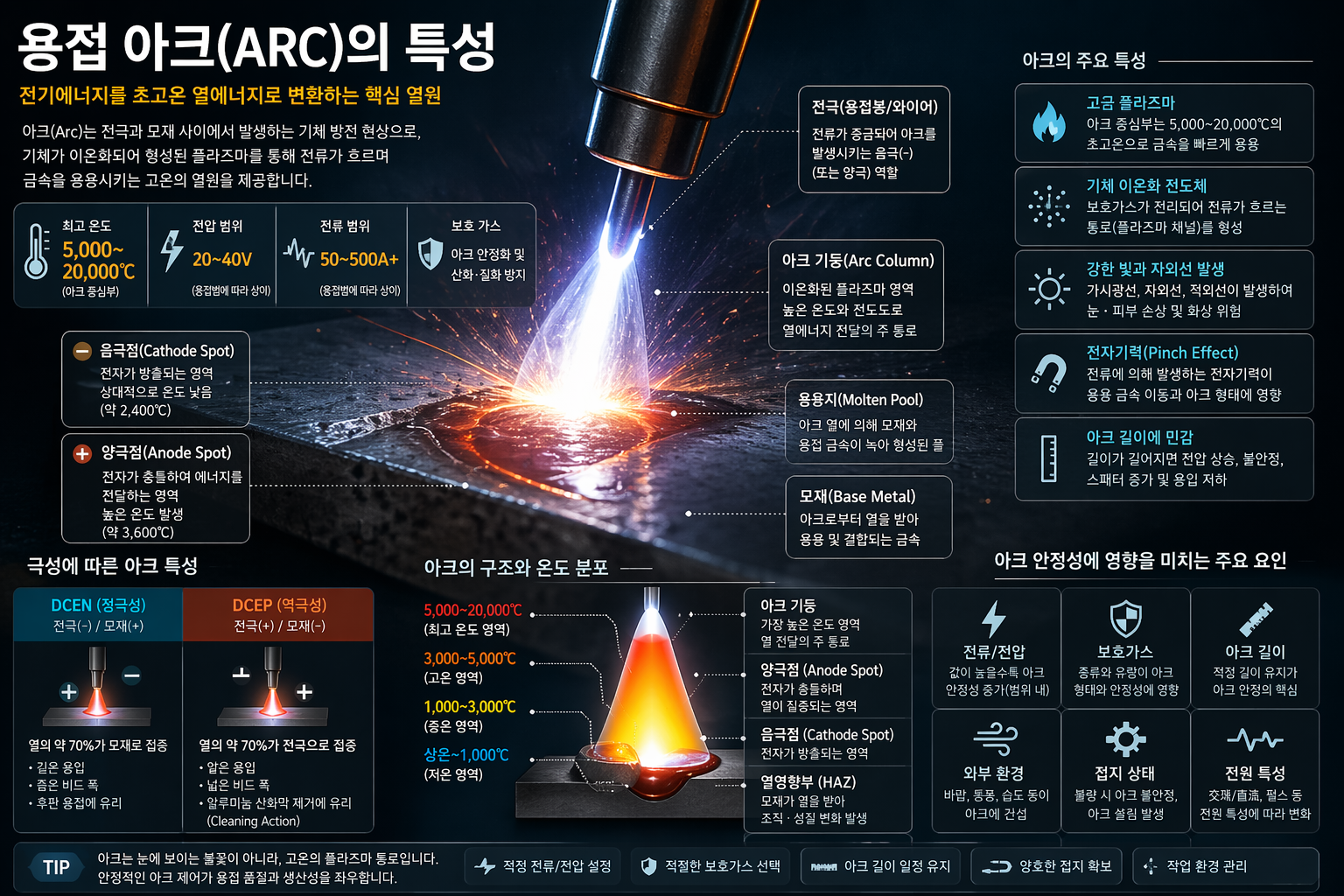

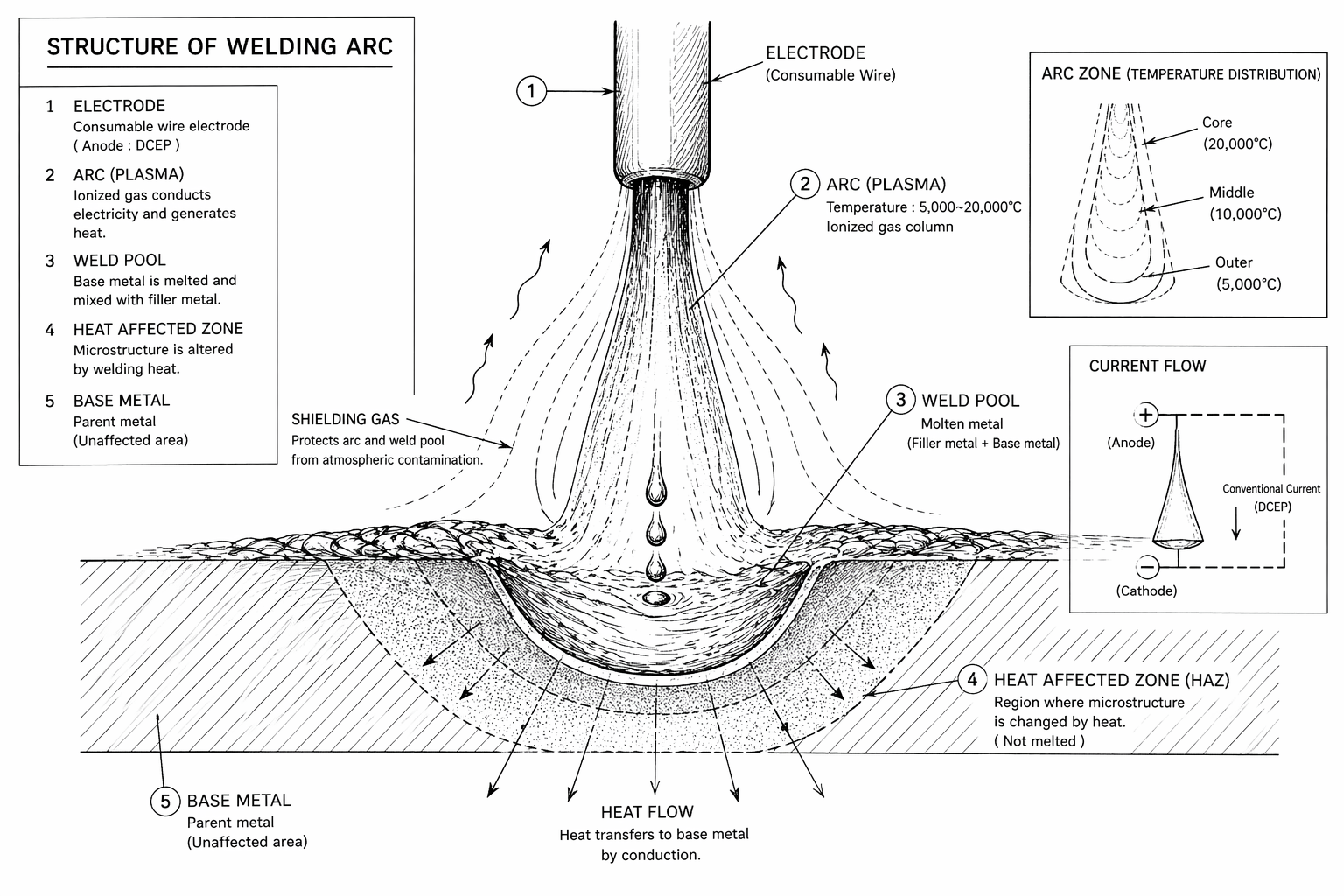

아크 구조와 열 분포

구분	특징	역할
음극점 (Cathode Spot)	전자 방출	전류 공급( 비교적 낮은 온도)
양극점 (Anode Spot)	전자 충돌	열 발생 집중
아크 기둥 (Arc Column)	플라즈마 영역	열 전달 통로

👉 열 분포는 비대칭 구조

극성에 따른 아크 특성

✔ DCEN (정극성)
모재 가열 집중 → 깊은 용입

✔ DCEP (역극성)
전극 가열 집중 → 얕은 용입 + 산화막 제거

⚠️ 주의
극성 선택이 잘못되면 용입 불량 및 품질 저하 발생

아크 안정성과 영향 요소

• 전류 / 전압
• 보호가스
• 아크 길이
• 외부 자기장

👉 아크가 불안정하면
❗ 스패터 증가
❗ 기공 발생
❗ 용입 불량

❗ 비드 불균일

아크의 물적 특성

✔ 1. 플라즈마 상태

• 기체가 이온화된 상태
• 전기 전도성 매우 높음

---

✔ 2. 초고온 열원

• 중심 온도 최대 20,000°C
• 금속 용융 가능

---

✔ 3. 전자기력 작용 (Pinch Effect)

• 전류 흐름 → 자기장 발생
• 금속을 수축시키는 힘 발생

👉 용접 금속 이동과 아크 형태에 영향

📝 TEST 포인트

• 아크 = 플라즈마 열원
• 열 분포 비대칭 (극성 영향)
• 아크 안정성 = 품질 결정 요소

현장 관리 포인트

👉 아크 길이는 와이어 직경과 동일 수준 유지

- 길면 → 산화, 기공 발생
- 짧으면 → 단락, sticking 발생

🎯 한 줄 정리

아크는 플라즈마 열원이며, 안정적인 아크 제어가 용접 품질을 결정한다.
