용접 아크 블로우 완벽 정리 – 직류에서 왜 발생할까?

아크 블로우(Arc Blow) 완전 정리 (원인·영향·대책 총정리)

목차

• 아크 블로우란?
• 아크 블로우 발생 원리
• 아크 블로우 발생 원인
• 아크 블로우 영향
• 아크 블로우 방지 대책
• 현장 관리 포인트

esab

용접 작업 중 아크가 한쪽으로 쏠리면서 비드가 흐트러지는 현상을 경험한 적이 있다면, 그 원인은 대부분 아크 블로우(Arc Blow)이다. 이 현상은 단순한 작업 불편이 아니라 용접 품질 불량으로 직결되며, 언더컷, 기공, 슬래그 혼입, 용입 불균일 등의 문제를 유발한다. 특히 직류 용접과 구조물 끝단에서는 발생 빈도가 매우 높기 때문에, 원리부터 대책까지 반드시 이해하고 관리해야 한다.

아크 블로우란?

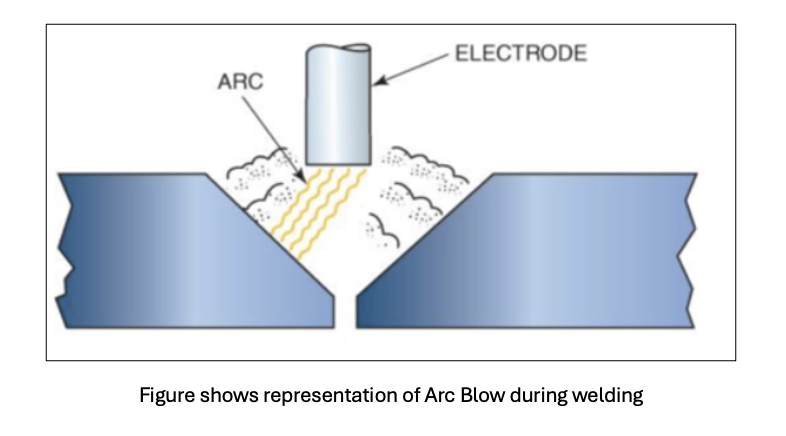

아크 블로우(Arc Blow)란 용접 시 형성된 아크가 정상적인 위치를 유지하지 못하고 특정 방향으로 휘어지는 현상을 말한다. 아크는 전극과 모재 사이에서 안정적으로 유지되어야 하지만, 자기장의 영향이 불균형하게 작용하면 아크가 한쪽으로 끌려가게 된다. 이 현상은 주로 직류(DC) 용접에서 발생하며, 용접부의 끝단이나 코너부, 루트부에서 더욱 심하게 나타난다.

아크 블로우 발생 원리

용접 전류가 흐르면 도체 주변에는 자기장이 형성된다. 이 자기장은 일반적으로 균형을 이루어야 하지만, 구조물 형상이나 전류 흐름이 비대칭일 경우 자기장이 한쪽으로 집중된다. 이때 아크는 자기장이 강한 방향으로 끌려가면서 휘어지게 된다. 즉, 아크 블로우는 전류에 의해 생성된 자기장의 불균형에 의해 발생하는 현상이다. 특히 직류 용접에서는 전류 방향이 일정하기 때문에 자기장이 지속적으로 한 방향으로 형성되어 아크 편향 현상이 더욱 심해진다.

아크 블로우 발생 원인

아크 블로우는 단일 원인으로 발생하지 않으며 여러 조건이 복합적으로 작용한다. 대표적인 원인은 다음과 같다.

• 자기장 불균형 : 전류 흐름의 불균형으로 자기장이 한쪽으로 집중됨
• 직류(DC) 사용 : 전류 방향이 일정하여 자기장 편향 발생
• 용접 끝단 및 코너부 : 자기장이 집중되는 대표 위치
• 접지 위치 불량 : 전류 흐름 비대칭 → 아크가 접지 방향으로 이동
• 고전류 사용 : 자기장 세기 증가로 아크 블로우 심화
• 잔류 자화 : 모재가 자성을 띠어 자기장 왜곡 발생
• 용접 방향 영향 : 진행 방향에 따라 자기장 누적
• 다층 용접 영향 : 이전 패스 자기장 축적

아크 블로우 영향

아크 블로우는 용접 품질에 직접적인 영향을 미친다. 아크가 흔들리면서 용융금속의 흐름이 불안정해지고, 결과적으로 다음과 같은 결함이 발생한다.

• 비드 편향 및 형상 불량
• 언더컷 발생
• 용입 부족 또는 과용입
• 슬래그 혼입
• 기공 발생

이러한 결함은 구조물의 강도 저하 및 피로 파괴로 이어질 수 있으므로 반드시 관리가 필요하다.

아크 블로우 방지 대책

⚠️ 주의
아크 블로우는 단순히 한 가지 방법으로 해결되지 않으며, 전류·접지·작업방법을 종합적으로 관리해야 한다.

• AC 전류 사용 : 자기장 교번으로 편향 감소
• 접지 위치 조정 : 용접부 근처 및 양쪽 접지
• 용접 방향 변경 : 아크 편향 반대 방향 진행
• 전류 감소 : 자기장 세기 저감
• 탈자 처리 : 자화된 모재 자기 제거
• 짧은 아크 유지 : 아크 안정성 확보
• 용접 순서 변경 : 중앙 → 외곽 진행
• Back-step 기법 적용 : 자기장 분산
• 보조 금속 사용 : 자기장 흐름 분산

📝 TEST 포인트

• 아크 블로우 = 자기장 불균형
• 직류에서 발생, AC 사용 시 감소
• 접지 위치 영향 매우 큼
• 용접 끝단에서 집중 발생

현장 관리 포인트

현장에서는 아크 블로우를 완전히 제거하기보다 제어하는 것이 중요하다. 특히 다음 사항을 중점적으로 관리해야 한다.

접지 위치를 항상 확인하고, 용접 시작 전 자화 여부를 점검해야 한다. 또한 끝단 용접 시 전류를 낮추고 진행 방향을 조정하면 효과적으로 문제를 줄일 수 있다. 반복적으로 발생하는 경우에는 AC 전류 적용이나 탈자 작업을 검토해야 한다.

🎯 한 줄 정리

아크 블로우는 자기장 불균형으로 발생하며, 접지·전류·용접 방향을 제어하면 대부분 해결할 수 있다.
