잔류응력 완벽 정리

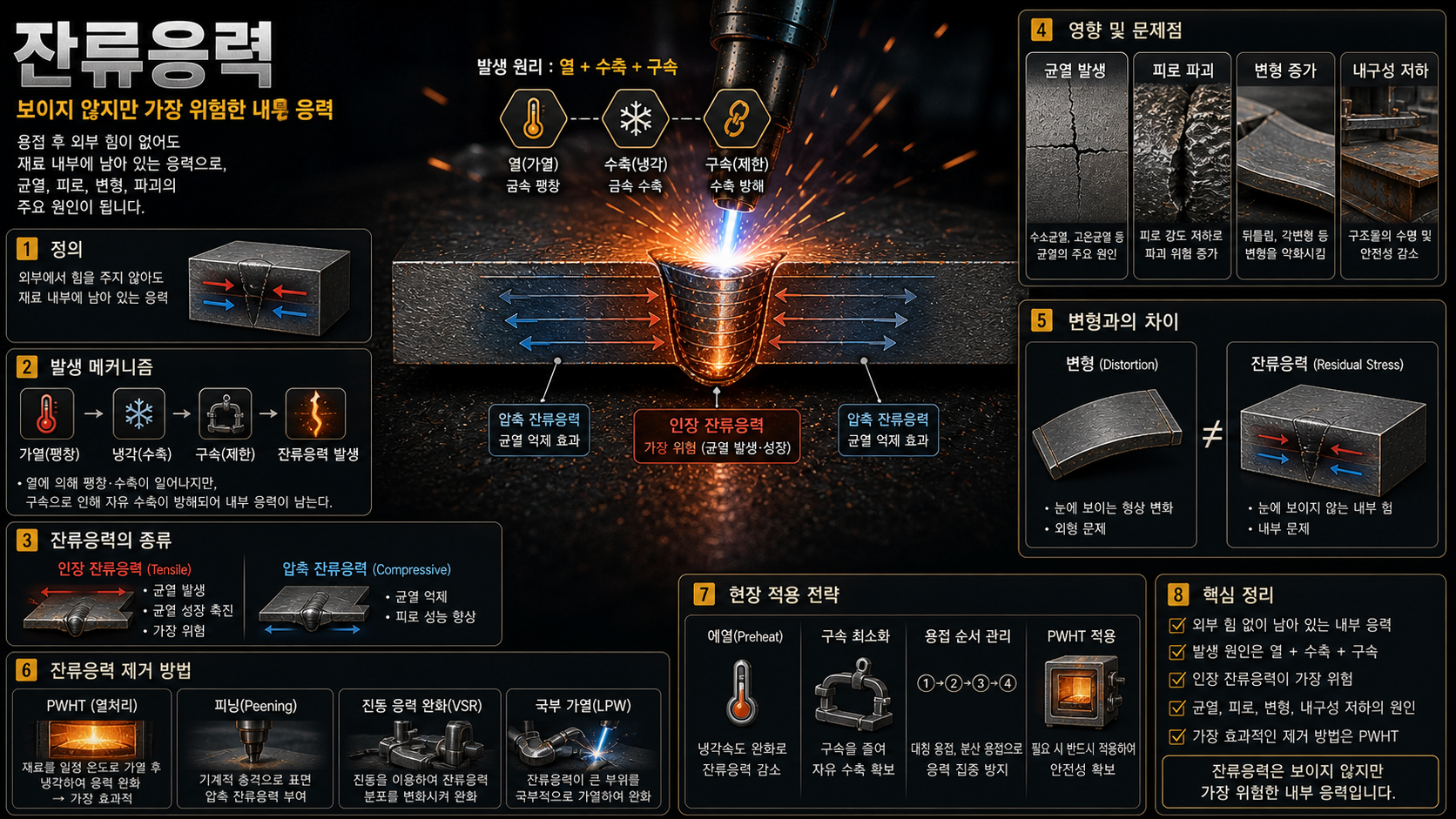

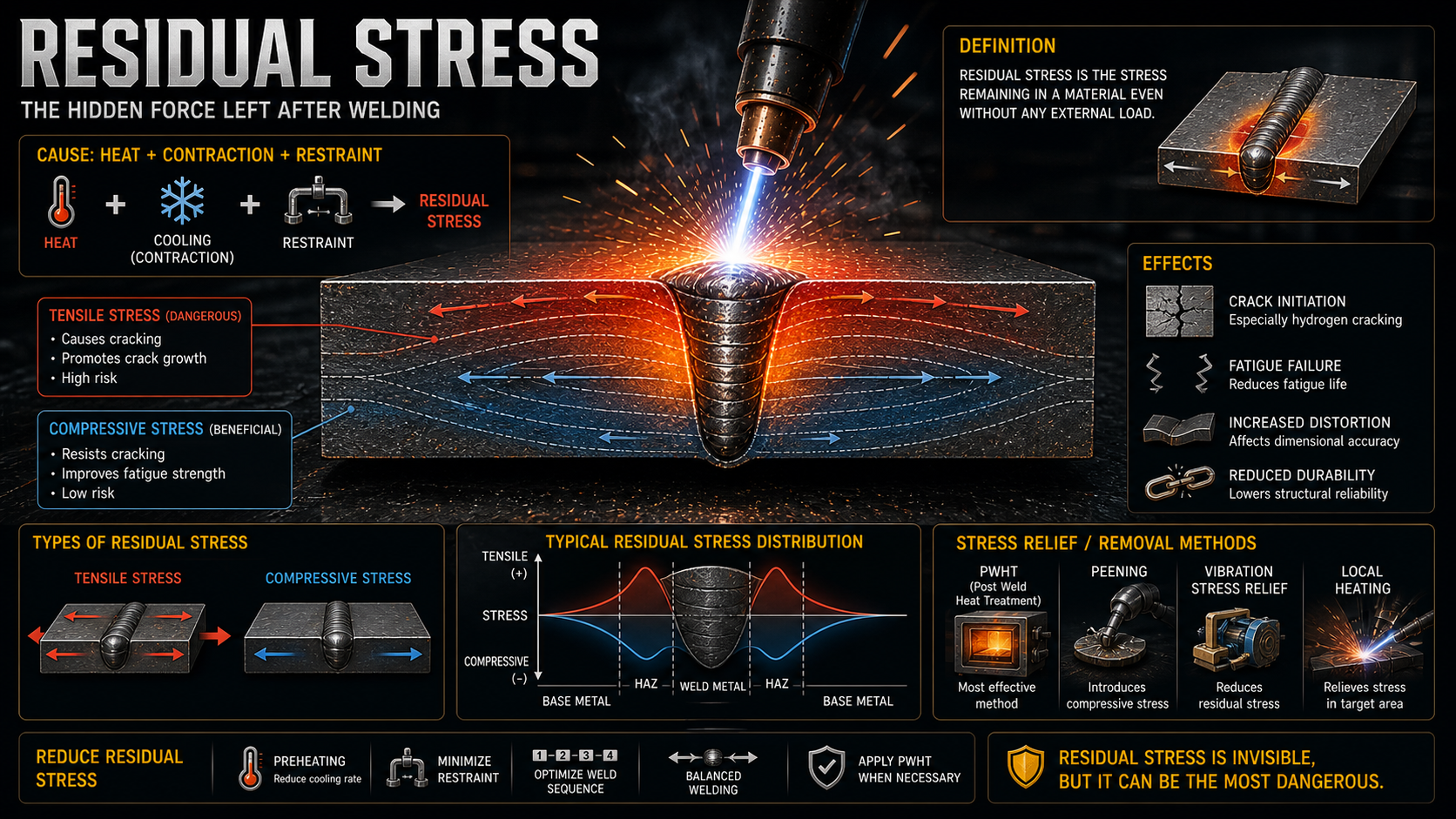

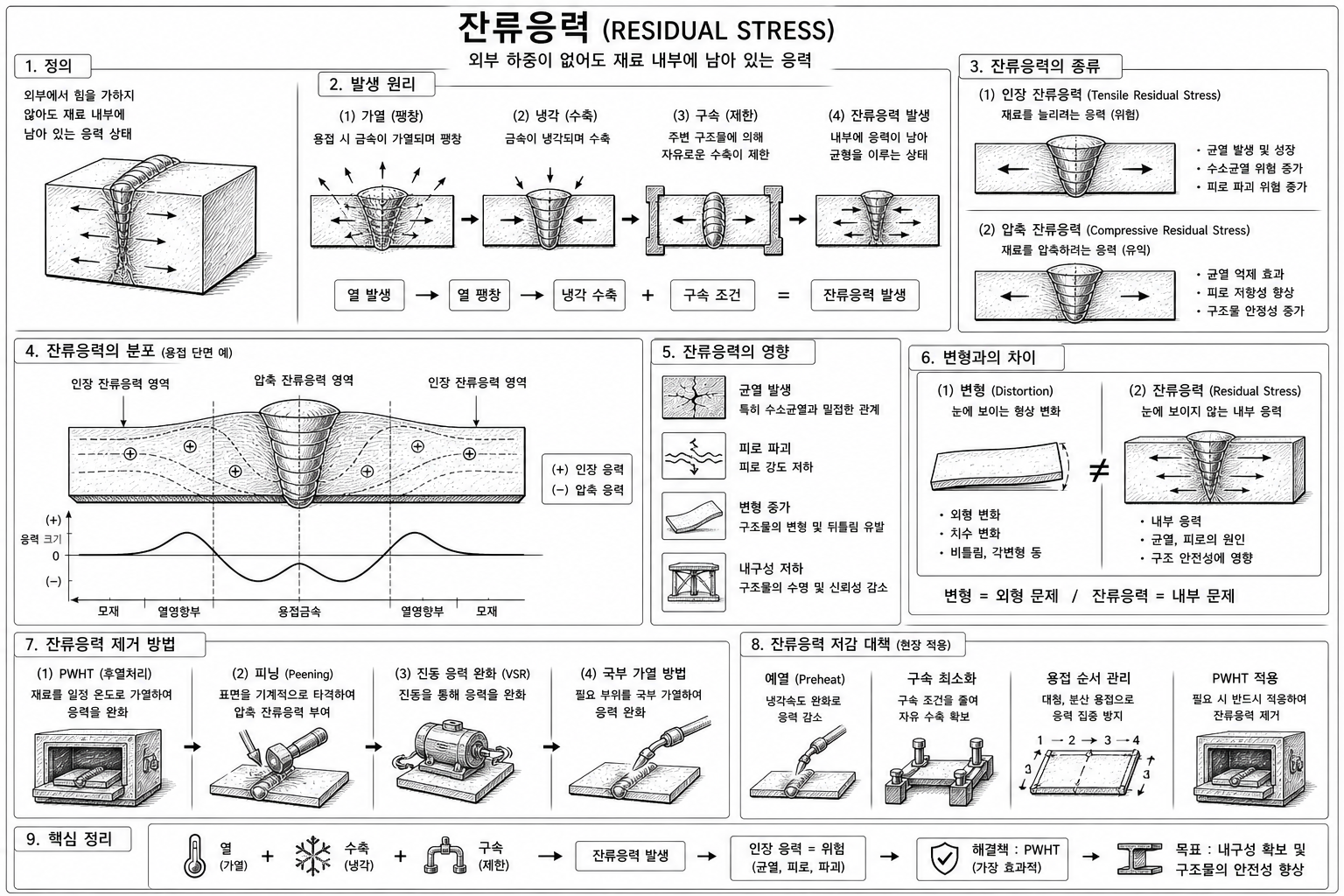

잔류응력 - 보이지 않는 내부 힘이 구조를 망가뜨린다

용접 후 구조물 내부에는 눈에 보이지 않는 잔류응력(Residual Stress)이 남을 수 있습니다. 이번 글에서는 용접 잔류응력이 발생하는 원리와 인장·압축 잔류응력의 특징, 용접 변형 및 균열과의 관계를 알아보고, 예열·용접 순서·구속 관리와 PWHT 등 잔류응력을 줄이기 위한 현장 관리 방법까지 쉽게 정리했습니다.

📌 목차
1. 잔류응력이란?
2. 잔류응력 발생 원리
3. 잔류응력의 종류
4. 잔류응력의 영향
5. 변형과의 관계
6. 잔류응력 제거 방법
7. 시험 포인트
8. 현장 관리 포인트

용접을 하면 겉으로는 멀쩡해 보이지만
내부에는 눈에 보이지 않는 힘이 남아 있습니다.

👉 이것이 바로 잔류응력입니다.

잔류응력은 시간이 지나면서 균열을 발생시키거나
구조물을 파괴할 수 있는 매우 위험한 요소입니다.

🔷 1. 잔류응력이란?

잔류응력은 외력이 없는 상태에서도
재료 내부에 남아 있는 응력을 의미합니다.

✔ 정의
잔류응력 = 외부 힘 없이 내부에 남아 있는 응력

👉 용접 후 대부분의 구조물에 존재합니다.

🔷 2. 잔류응력 발생 원리

잔류응력은 열에 의해 발생합니다.

• 가열 → 팽창
• 냉각 → 수축
• 구속 → 변형 제한

이 과정에서 내부 응력이 남게 됩니다.

⚠️ 핵심
열 + 구속 → 잔류응력 발생

🔷 3. 잔류응력의 종류

• 인장 잔류응력
• 압축 잔류응력

특히 인장 잔류응력이 문제를 일으킵니다.

종류	특징
인장	균열 발생 위험
압축	균열 억제 효과

🔷 4. 잔류응력의 영향

• 균열 발생
• 피로 파괴
• 변형 증가
• 내구성 저하

👉 특히 수소균열과 밀접한 관계가 있습니다.

🔷 5. 변형과의 관계

변형과 잔류응력은 서로 연결되어 있습니다.

• 변형 → 외형 변화
• 잔류응력 → 내부 힘

👉 변형은 보이고
👉 잔류응력은 보이지 않는다

🔷 6. 잔류응력 제거 방법

• PWHT (열처리)
• 기계적 방법 (피닝)
• 진동 응력 완화
• 국부 가열

👉 가장 효과적인 방법 = 열처리 (PWHT)

🟩 7. 시험 핵심 포인트

📌 시험 포인트
- 잔류응력 정의 암기
- 발생 원리 (열 + 구속)
- 인장응력 위험성
- 제거 방법 (PWHT 핵심)

🛠️ 8. 현장 관리 포인트

• 예열로 냉각속도 완화
• 구속 최소화
• 용접 순서 관리
• 필요 시 PWHT 적용

📊 핵심 정리
✔ 잔류응력은 내부에 남는 응력이다
✔ 열과 구속이 원인이다
✔ 인장응력이 가장 위험하다
✔ PWHT가 가장 효과적이다

🎯 한 줄 정리
👉 잔류응력은 “보이지 않지만 가장 위험한 내부 응력”이다.

🎥 영상으로도 보실 수 있습니다
아래 영상으로 핵심만 빠르게 확인해보세요.
듣기 쉽게 정리했습니다.

핵심 개념 키워드
잔류응력, 인장응력, 열 수축, PWHT, 용접 변형, 균열 원인

용접은 단순 기술이 아니라 이해가 필요한 공학입니다.

나데이 용접연구소
더 좋은 정보로 찾아뵙겠습니다.
감사합니다.
