용접 변형 완벽 정리

용접 변형 - 왜 용접하면 휘어지는가?

용접 변형은 가열과 냉각 과정에서 발생하는 불균일한 팽창과 수축 때문에 구조물의 형상이 달라지는 현상입니다. 이번 글에서는 종변형, 횡변형, 각변형, 뒤틀림의 특징과 열입력·용접 순서·구속 조건에 따른 영향, 현장 방지 방법까지 쉽게 정리했습니다.

📌 목차
1. 용접 변형이란?
2. 변형이 발생하는 원리
3. 용접 변형의 종류
4. 각 변형 특징
5. 변형에 영향을 주는 요소
6. 변형 방지 방법
7. 시험 포인트
8. 현장 관리 포인트

용접을 하면 왜 구조물이 휘어질까요?

👉 정답은 열입니다.

용접 과정에서 금속은 팽창했다가 수축하면서
형상이 변하게 됩니다.

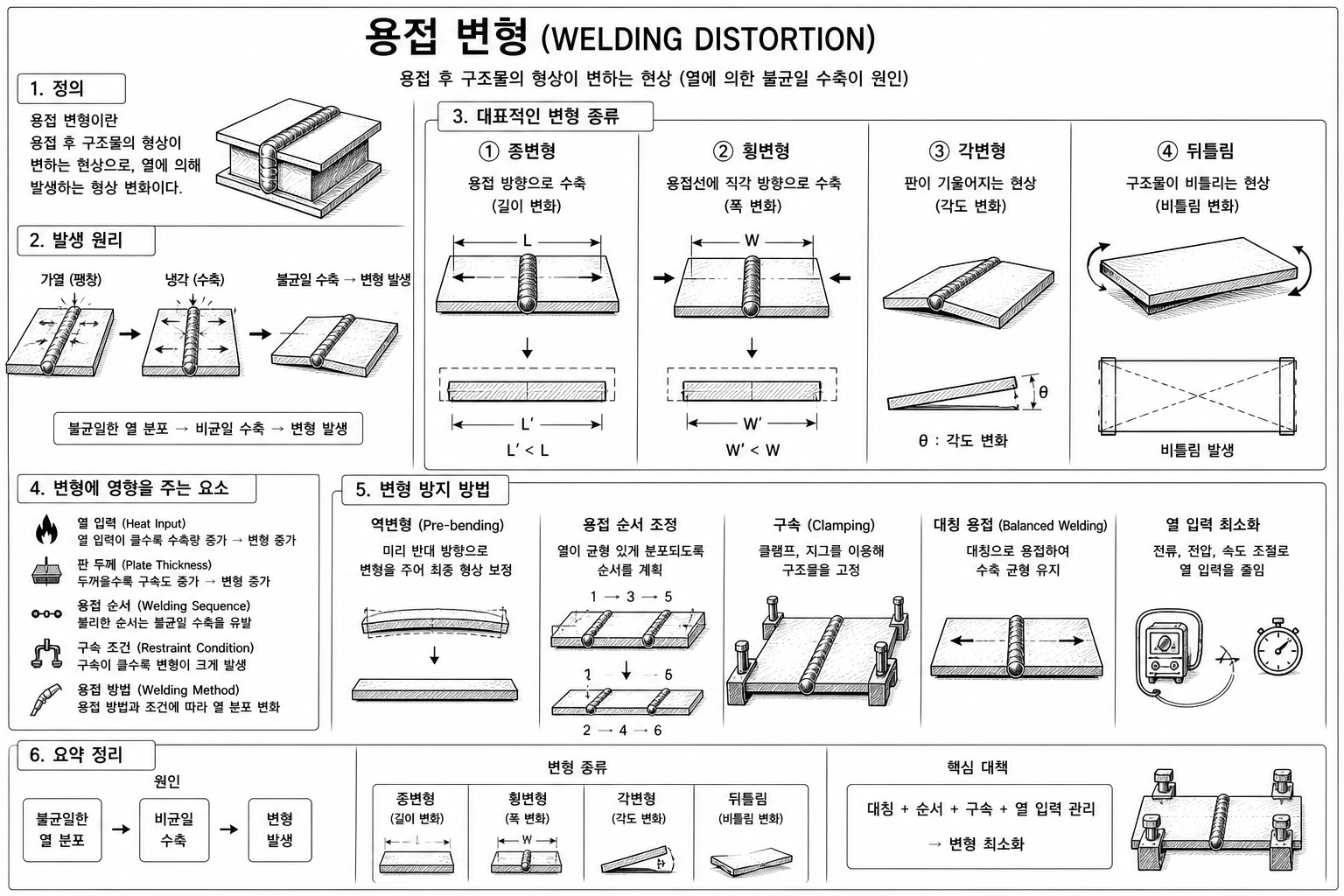

🔷 1. 용접 변형이란?

용접 변형은 용접 후 구조물의 형상이 변하는 현상입니다.

✔ 정의
용접 변형 = 열에 의해 발생하는 형상 변화

👉 용접 품질과 직결되는 중요한 요소입니다.

🔷 2. 변형이 발생하는 원리

용접 시 금속은 다음 과정을 거칩니다.

• 가열 → 팽창
• 냉각 → 수축

하지만 이 과정이 균일하지 않기 때문에
변형이 발생합니다.

⚠️ 핵심
불균일한 열 분포 → 비균일 수축 → 변형 발생

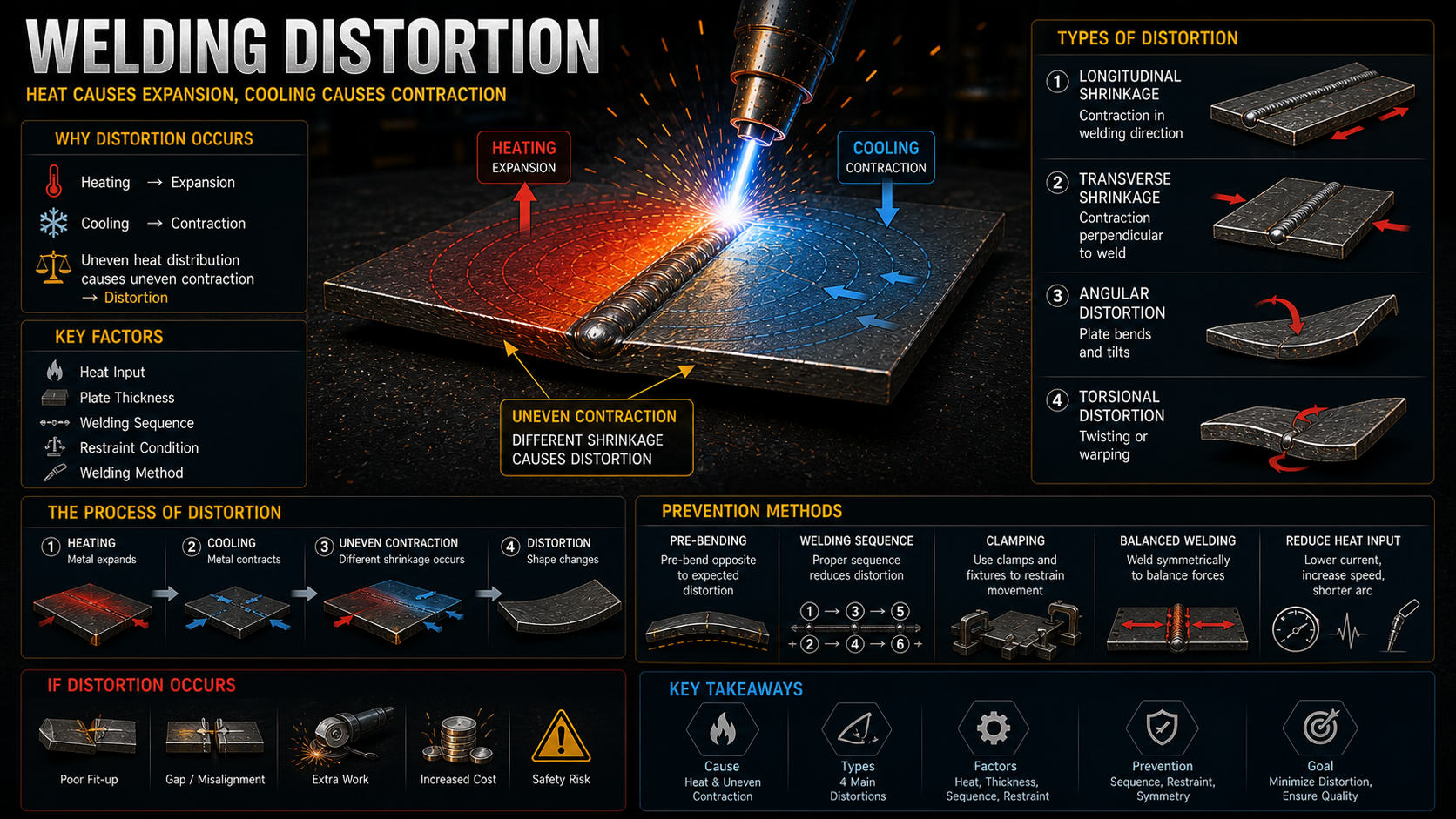

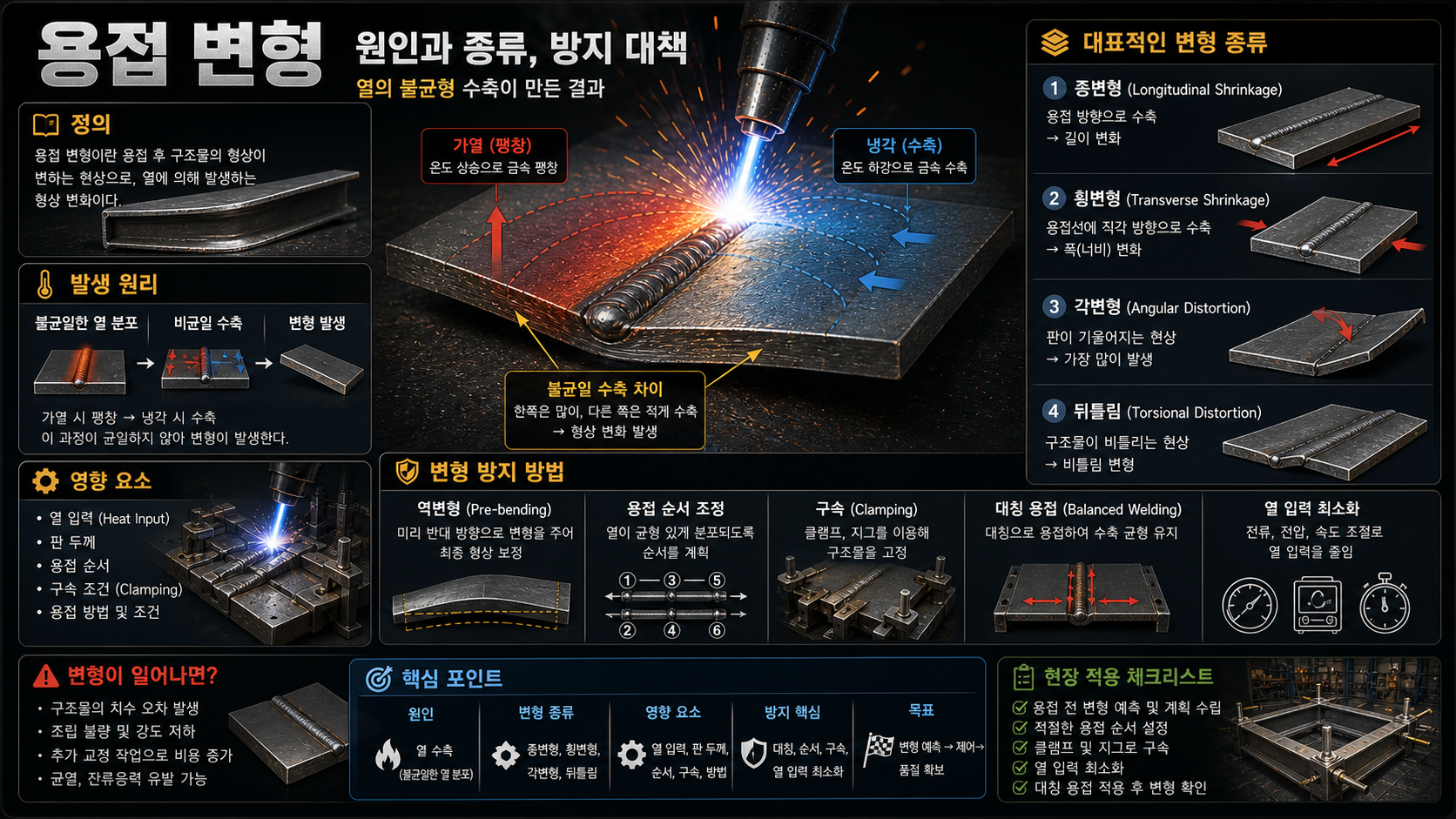

🔷 3. 용접 변형의 종류

• 종변형 (Longitudinal Shrinkage)
• 횡변형 (Transverse Shrinkage)
• 각변형 (Angular Distortion)
• 뒤틀림 (Twisting)

👉 이 4가지가 대표적인 변형입니다.

🔷 4. 각 변형 특징

변형 종류	특징
종변형	용접 방향으로 수축
횡변형	용접선에 직각 방향 수축
각변형	판이 기울어짐
뒤틀림	비틀림 발생

👉 특히 각변형이 가장 많이 발생합니다.

🔷 5. 변형에 영향을 주는 요소

• 열 입력
• 판 두께
• 용접 순서
• 구속 조건
• 용접 방법

👉 열 입력이 클수록 변형이 커집니다.

🔷 6. 변형 방지 방법

• 역변형 (Pre-bending)
• 용접 순서 조정
• 구속 (Clamp 사용)
• 대칭 용접
• 열 입력 최소화

👉 가장 효과적인 방법 = 대칭 용접 + 순서 제어

🟩 7. 시험 핵심 포인트

📌 시험 포인트
- 변형 원인 = 열 수축
- 주요 변형 4가지 암기
- 열 입력과 변형 관계
- 변형 방지 방법 중요

---

🛠️ 8. 현장 관리 포인트

• 용접 순서 계획 필수
• 클램프 사용
• 열 입력 최소화
• 작업 전 변형 예상

📊 핵심 정리
✔ 용접 변형은 열 수축 때문에 발생한다
✔ 불균일 열 분포가 원인이다
✔ 변형은 4가지 형태로 발생한다
✔ 순서와 대칭이 핵심이다

🎯 한 줄 정리
👉 용접 변형은 “열의 불균형 수축이 만든 결과”이다.

🎥 영상으로도 보실 수 있습니다
아래 영상으로 핵심만 빠르게 확인해보세요.
듣기 쉽게 정리했습니다.

핵심 개념 키워드
용접 변형, 열 수축, 각변형, 종변형, 용접 순서, 구속

용접은 단순 기술이 아니라 이해가 필요한 공학입니다.

나데이 용접연구소
더 좋은 정보로 찾아뵙겠습니다.
감사합니다.
