저항용접 완벽 정리 | 점용접·심용접·프로젝션 용접 한 번에 이해하기

저항용접은 전기 저항열(I²Rt)과 압력을 이용해 금속을 접합하는 대표적인 압접 방식입니다. 이번 글에서는 점용접·심용접·프로젝션 용접의 원리와 차이, 장단점, 자동화 특성부터 전극 마모·전류·압력·접촉면 관리 등 현장 핵심 포인트까지 쉽게 정리합니다.

📌 목차
1. 저항용접이란?
2. 저항 발열 원리
3. 점용접 (Spot Welding)
4. 심용접 (Seam Welding)
5. 프로젝션 용접
6. 장점과 단점
7. 시험 포인트
8. 현장 관리 포인트

자동차 차체는 어떻게 빠르게 붙일까요?

👉 대부분 저항용접으로 제작됩니다.

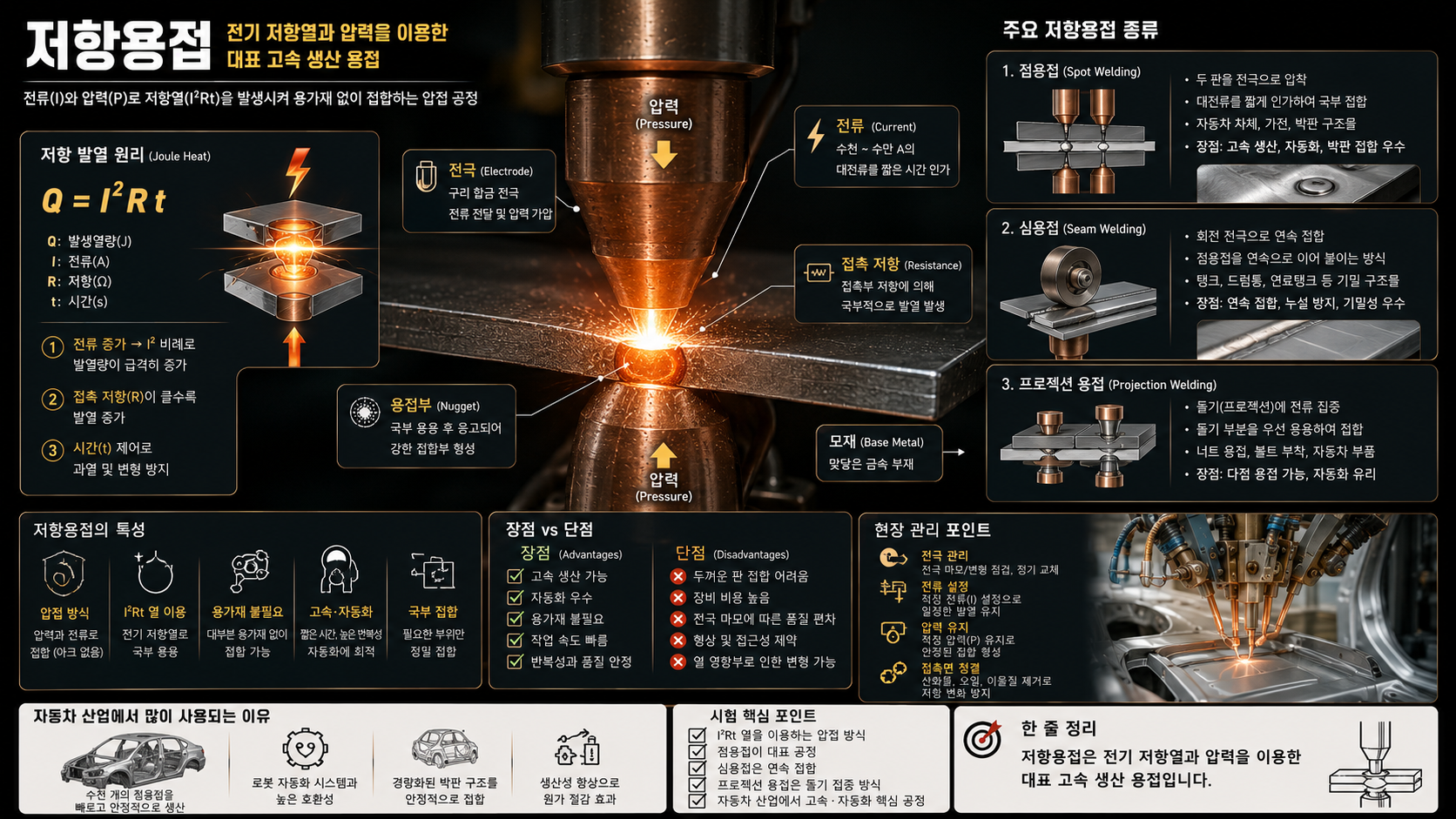

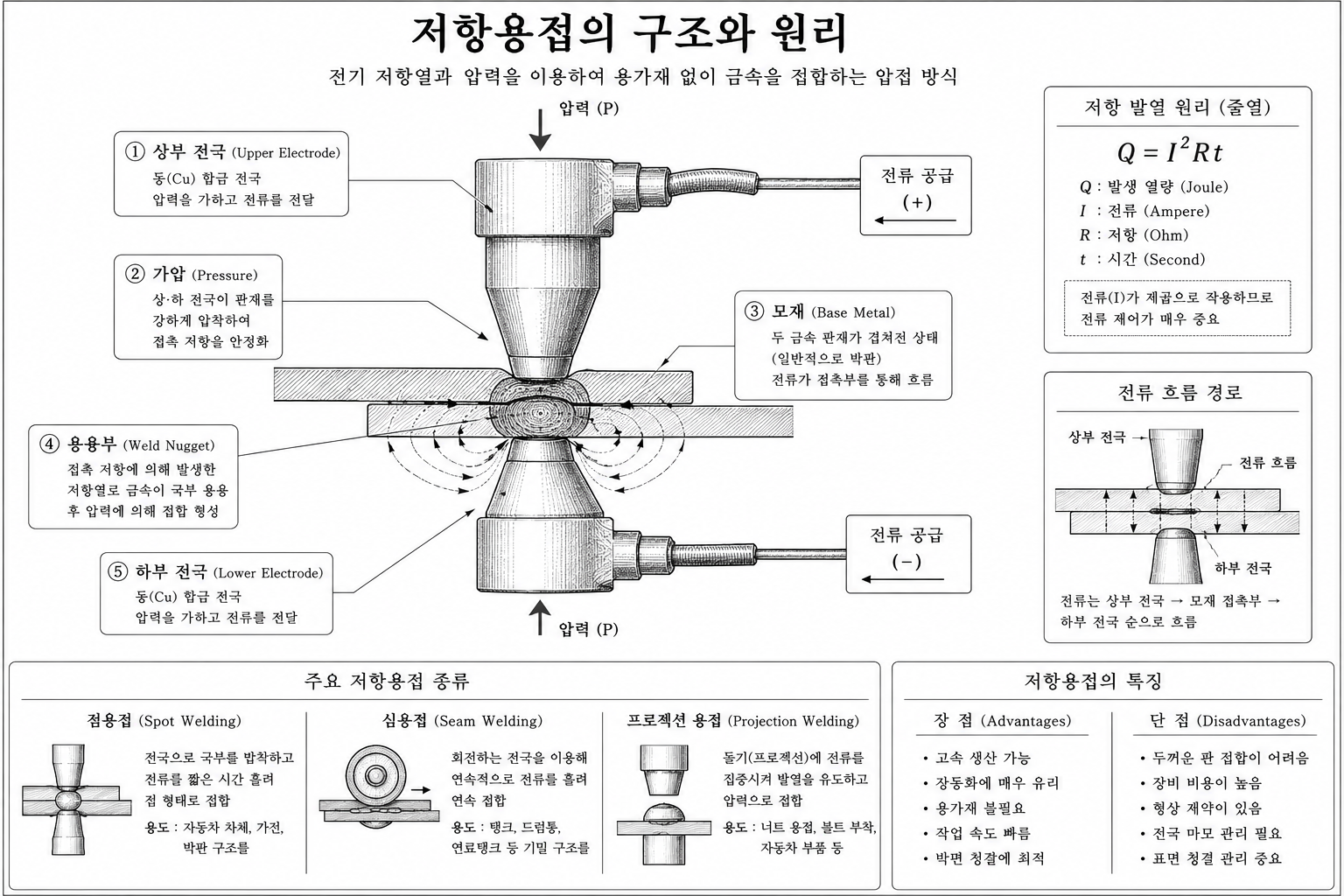

저항용접은 전기 저항열과 압력을 이용하는
대표적인 압접 방식입니다.

🔷 1. 저항용접이란?

저항용접은 전류와 압력을 이용하여 접합하는 용접법입니다.

✔ 정의
저항용접 = 전기 저항열 + 압력으로 접합하는 용접

👉 용가재 없이 접합 가능합니다.

🔷 2. 저항 발열 원리

저항용접은 줄열(Joule Heat)을 이용합니다.

전류가 흐를 때 발생하는 열은 다음과 같습니다.

• I = 전류
• R = 저항
• t = 시간

⚠️ 핵심
전류가 클수록 발열량이 급격히 증가한다

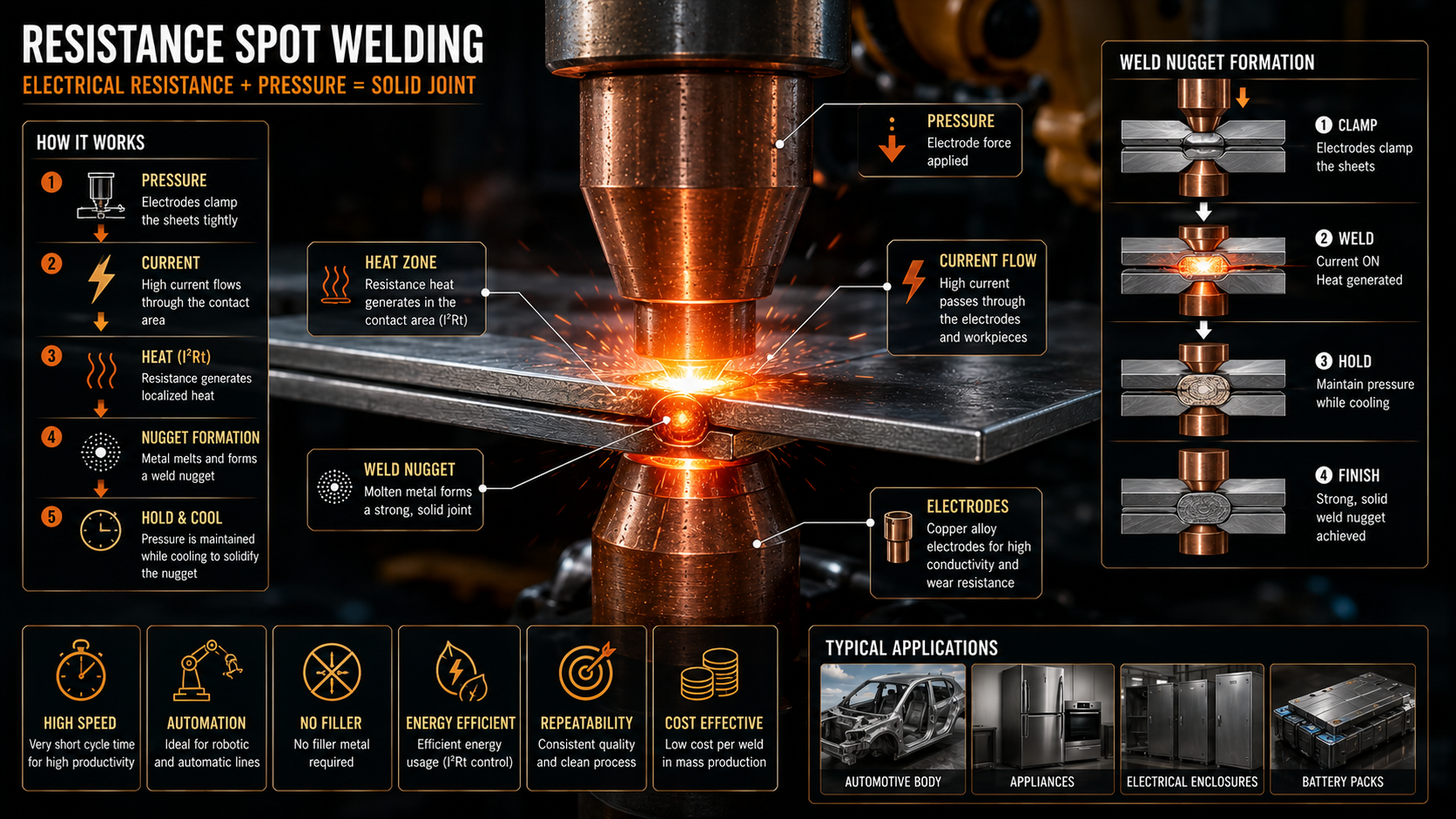

🔷 3. 점용접 (Spot Welding)

가장 대표적인 저항용접 방식입니다.

• 두 판 사이 국부 가열
• 전극 압착 후 전류 통전
• 자동차 차체 제작 핵심

✔ 특징
고속 생산 / 박판 접합 우수

🔷 4. 심용접 (Seam Welding)

회전 전극을 사용하여 연속 접합하는 방식입니다.

• 연속 용접 가능
• 기밀성 우수
• 탱크 제작 활용

👉 누설 방지가 중요한 구조물에 사용됩니다.

🔷 5. 프로젝션 용접

돌기(Projection)에 전류를 집중시키는 방식입니다.

• 너트 용접
• 볼트 부착
• 자동화 우수

✔ 특징
전류 집중 / 다점 용접 가능

🔷 6. 장점과 단점

구분	내용
장점	고속 생산, 자동화 우수, 용가재 불필요
단점	두꺼운 판 어려움, 장비 고가, 형상 제한

🟩 7. 시험 핵심 포인트

📌 시험 포인트
- 저항용접 = I²Rt 열 이용
- 점용접 가장 중요
- 심용접 = 연속 접합
- 프로젝션 = 돌기 집중

🛠️ 8. 현장 관리 포인트

• 전극 마모 상태 확인
• 전류 설정 관리
• 압력 유지 중요
• 접촉면 청결 유지

📊 핵심 정리
✔ 저항용접은 압접 방식이다
✔ I²Rt 열을 이용한다
✔ 점용접이 대표 공정이다
✔ 자동화 생산에 매우 유리하다

🎯 한 줄 정리
👉 저항용접은 “전기 저항열과 압력을 이용한 고속 생산 용접”이다.

🎥 영상으로도 보실 수 있습니다
아래 영상으로 핵심만 빠르게 확인해보세요.
듣기 쉽게 정리했습니다.

핵심 개념 키워드
저항용접
점용접
심용접
프로젝션 용접
I²Rt
압접

용접은 단순 기술이 아니라 이해가 필요한 공학입니다.

나데이 용접연구소
더 좋은 정보로 찾아뵙겠습니다.
감사합니다.

---
