서브머지드(SAW) 아크용접 원리부터 자동용접 특징까지

SAW(Submerged Arc Welding)는 플럭스 아래에서 아크를 발생시키는 대표적인 자동용접 공정입니다. SAW의 기본 원리와 플럭스 역할, 단전극·탄뎀 방식의 차이, 장단점부터 조선소 후판 용접에서 중요한 플럭스 건조·와이어 공급·토치 정렬 관리까지 쉽게 정리합니다.

📌 목차
1. SAW란 무엇인가?
2. SAW 기본 원리
3. 플럭스 역할
4. SAW 특징
5. 단전극과 탄뎀 방식
6. 장점과 단점
7. 시험 포인트
8. 현장 관리 포인트

조선소에서 두꺼운 철판을 가장 빠르게 용접하는 방법은 무엇일까요?

👉 바로 SAW (Submerged Arc Welding)입니다.

자동화와 대전류 사용이 가능하여
대형 구조물 제작에 필수적인 용접 공정입니다.

🔷 1. SAW란 무엇인가?

SAW는 플럭스 아래에서 아크를 발생시키는 자동용접 방식입니다.

✔ 정의
SAW = 플럭스 속에 아크를 잠기게 하는 자동 아크용접

👉 “잠호용접” 또는 “서브머지드 용접”이라고도 부릅니다.

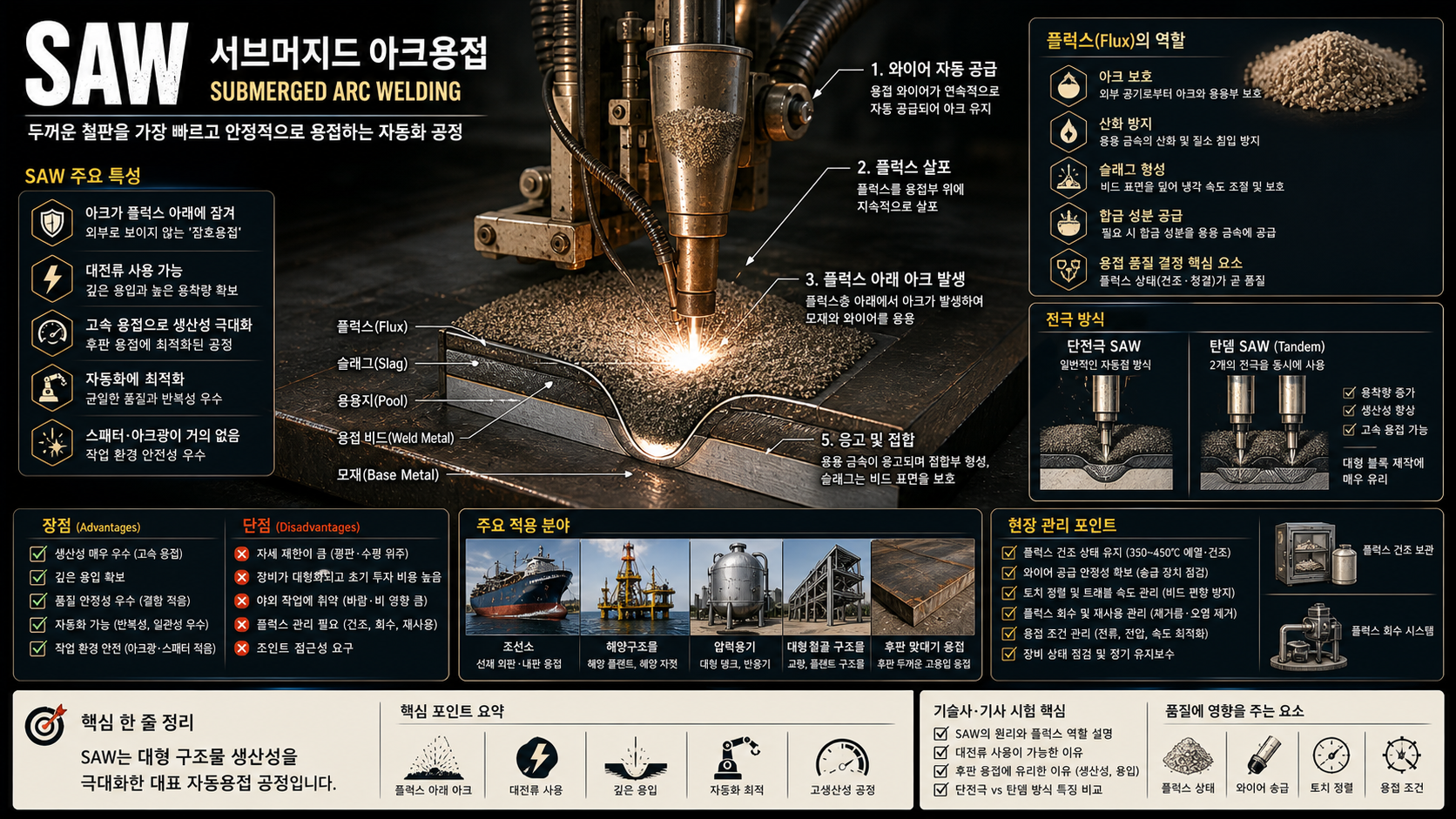

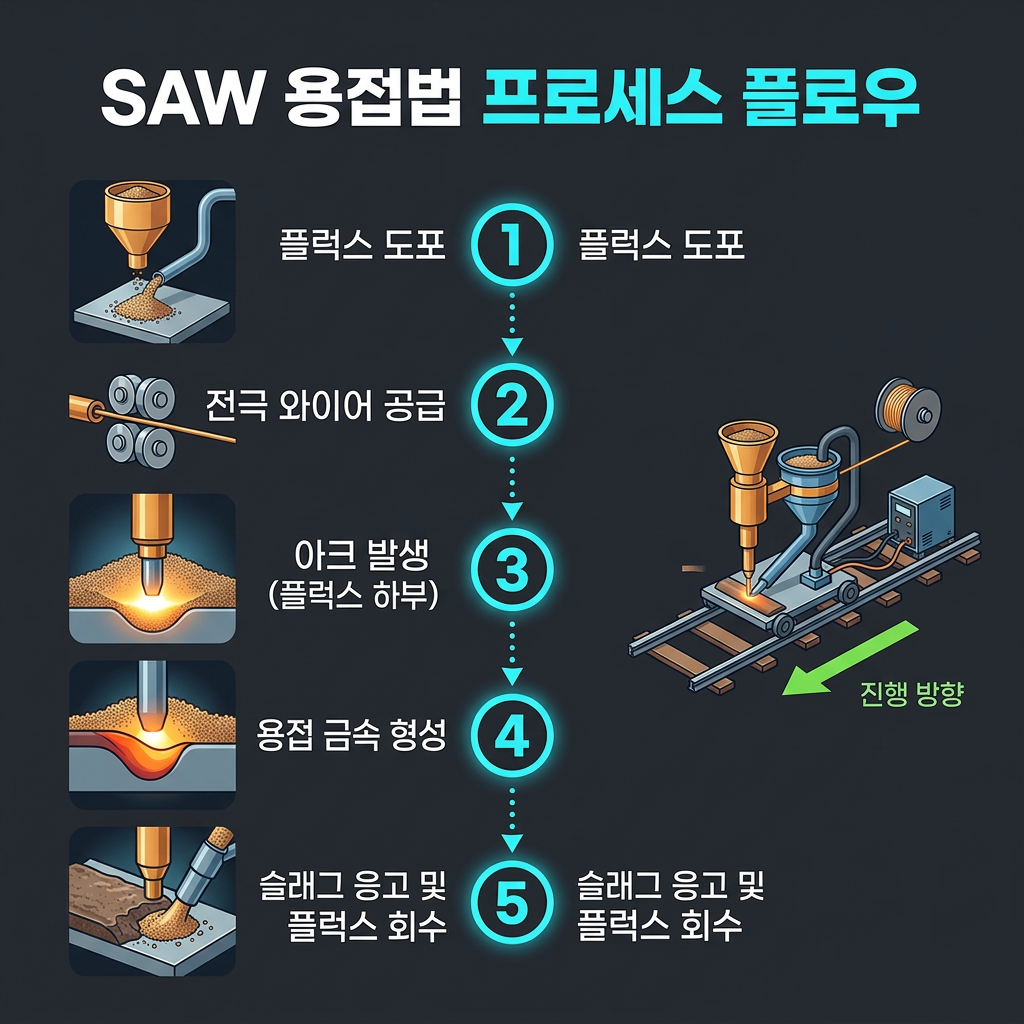

🔷 2. SAW 기본 원리

• 와이어 자동 공급
• 플럭스 살포
• 플럭스 아래 아크 발생
• 용융 및 응고

플럭스 → 아크 보호 → 대전류 용접 → 고생산성 확보

🔷 3. 플럭스 역할

플럭스는 SAW 품질을 결정하는 핵심 요소입니다.

• 아크 보호
• 산화 방지
• 슬래그 형성
• 합금 성분 공급

⚠️ 핵심
플럭스 상태가 SAW 품질을 결정한다

🔷 4. SAW 특징

• 대전류 사용 가능
• 깊은 용입
• 고속 용접
• 자동화 최적화
• 아크 외부 노출 적음

👉 후판 용접에 매우 유리합니다.

🔷 5. 단전극과 탄뎀 방식

SAW는 전극 수에 따라 나뉩니다.

구분	특징
단전극	일반 자동용접
탄뎀(Tandem)	2개 전극 사용 / 생산성 증가

👉 조선소에서는 탄뎀 SAW를 많이 사용합니다.

🔷 6. 장점과 단점

구분	내용
장점	생산성 매우 높음, 깊은 용입, 품질 안정
단점	자세 제한, 장비 대형화, 야외 작업 어려움

🟩 7. 시험 핵심 포인트

📌 시험 포인트
- SAW = 플럭스 아래 아크 용접
- 자동용접 대표 공정
- 플럭스 역할 중요
- 탄뎀 방식 특징

🛠️ 8. 현장 관리 포인트

• 플럭스 건조 상태 유지
• 와이어 공급 안정 확인
• 토치 정렬 관리
• 플럭스 회수 상태 점검

📊 핵심 정리
✔ SAW는 고생산성 자동용접이다
✔ 플럭스가 핵심 역할 수행
✔ 깊은 용입 확보 가능
✔ 조선소 후판 용접 핵심 공정

🎯 한 줄 정리
👉 SAW는 “대형 구조물 생산성을 극대화한 자동용접 공정”이다.

🎥 영상으로도 보실 수 있습니다
아래 영상으로 핵심만 빠르게 확인해보세요.
듣기 쉽게 정리했습니다.



핵심 개념 키워드
SAW
잠호용접
플럭스
탄뎀 용접
자동용접
후판 용접

용접은 단순 기술이 아니라 이해가 필요한 공학입니다.

나데이 용접연구소
더 좋은 정보로 찾아뵙겠습니다.
감사합니다.

---
