조선소에서는 블록 조립, 취부 간격 조정, 형강 위치 맞춤과 장비 설치 과정에서 체인블록과 레버호이스트를 자주 사용합니다. 크레인을 배치하기 어려운 좁은 장소에서도 사용할 수 있어 편리하지만, 작은 장비처럼 보여도 정격하중을 넘기거나 비스듬히 당기면 체인·훅·지지점에 예상하지 못한 힘이 작용합니다.
현장에서 특히 위험한 것은 장비 자체만 확인하고 체인블록을 거는 지지점은 충분히 검토하지 않는 경우입니다. 얇은 보강재, 임시 피스, 난간이나 비계에 장비를 걸면 체인블록이 정상이어도 지지점이 먼저 변형되거나 떨어질 수 있습니다.
안전한 작업의 핵심은 체인을 힘껏 당기는 기술이 아닙니다. 하중과 지지점을 확인하고, 상부 훅과 하부 훅을 하중 방향에 일직선으로 배치하며, 작업자가 하중의 이동 예상선 밖에서 조작하는 것입니다.
체인블록 사고는 체인이 끊어질 때만 발생하지 않습니다
체인블록과 레버호이스트 작업에서는 체인 파단뿐 아니라 지지점 탈락, 훅 변형, 하중의 갑작스러운 회전, 손잡이의 역회전과 하중 사이 끼임이 발생할 수 있습니다.
하중을 조금만 이동하는 작업이라도 장력이 걸리면 체인과 연결부에는 큰 에너지가 저장됩니다. 부재가 걸린 상태에서 계속 당기다가 갑자기 풀리면 하중이 튀거나 체인블록 본체가 흔들릴 수 있으므로 작업거리가 짧다고 위험이 작은 것은 아닙니다.
1. 장비의 정격하중과 식별표시를 확인합니다
작업 전에는 하중의 중량과 체인블록 또는 레버호이스트의 정격하중을 확인해야 합니다. 본체의 용량표시가 지워졌거나 장비 이력을 확인할 수 없다면 크기만 보고 용량을 추정해서는 안 됩니다.
확인사항: 정격하중 표시, 장비 식별번호, 점검표시, 제조사 사용조건, 양정 또는 체인 길이, 예정된 하중과 작업방향
하중이 구조물에 걸려 있거나 마찰이 큰 상태에서는 실제로 필요한 힘을 눈으로 판단하기 어렵습니다. 손잡이에 파이프를 끼워 연장하거나 여러 사람이 매달려 정격 이상의 힘을 가해서는 안 됩니다.
2. 체인·훅·브레이크를 사용 전에 점검합니다
체인은 길이 방향으로 힘을 전달하도록 설계되어 있습니다. 링크가 꼬이거나 늘어나고, 균열·마모·부식이 발생하면 정상적인 하중 분담이 어려워집니다.
- 로드체인의 늘어남·균열·홈·심한 부식
- 링크의 비틀림과 체인 물림 상태
- 상부·하부 훅의 벌어짐과 비틀림
- 훅 해지장치의 누락·변형·작동불량
- 본체 균열, 변형과 비정상 소음
- 브레이크·라쳇·폴과 전환레버 작동상태
- 체인 끝단 정지장치와 유휴 체인 상태
결함이 발견된 장비는 표시 후 작업구역에서 분리해야 합니다. 임의로 체인을 용접하거나 훅을 가열해 원래 모양으로 수정해서는 안 됩니다.
3. 체인블록보다 지지점을 먼저 확인합니다
상부 지지점은 체인블록 본체, 달기구와 하중이 만드는 힘을 안전하게 지지할 수 있어야 합니다. 외형이 두꺼워 보인다는 이유만으로 임의의 구조물에 훅을 걸어서는 안 됩니다.
비계, 안전난간, 배관, 케이블 트레이, 얇은 브래킷과 강도가 검토되지 않은 임시 피스는 체인블록의 지지점으로 사용하지 않습니다.
설계된 리프팅 러그나 승인된 구조부를 사용하고, 필요한 경우 담당자가 지지점의 재질·용접상태·하중 방향을 확인해야 합니다. 러그에 균열, 심한 변형이나 용접부 이상이 있으면 사용하지 않습니다.

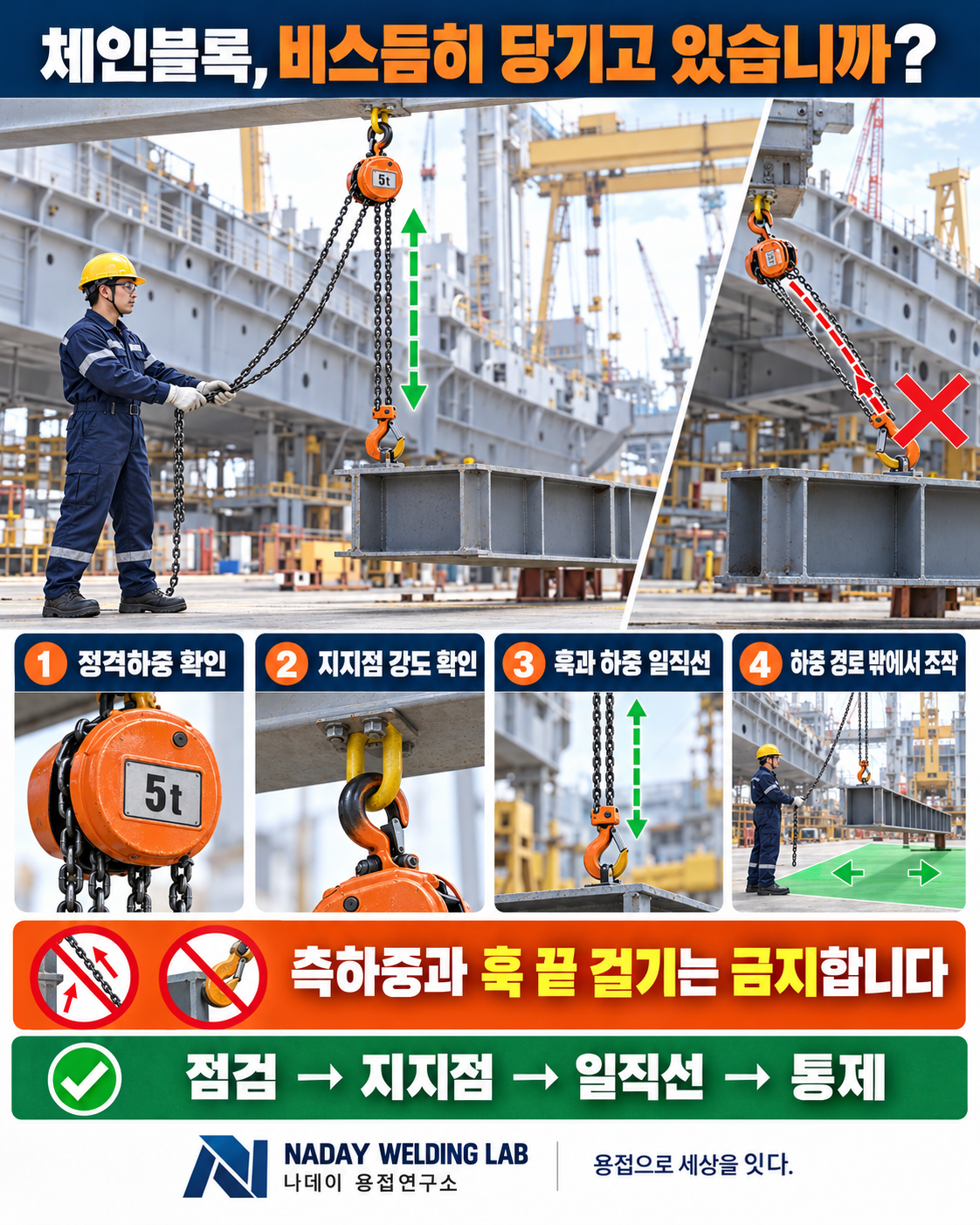

4. 상부 훅·본체·하부 훅을 하중 방향에 일직선으로 맞춥니다
체인블록은 상부 훅에서 하부 훅까지 하중 방향으로 곧게 정렬된 상태에서 사용해야 합니다. 본체가 구조물에 눌리거나 하중을 옆으로 당기면 프레임과 훅에 측하중이 작용하고 체인이 체인휠에 비정상적으로 물릴 수 있습니다.
지지점 중심 → 체인블록 본체 → 로드체인 → 하중 중심
일직선이 나오지 않으면 억지로 당기지 말고 지지점이나 체결 위치를 다시 정합니다. 체인블록 본체는 하중 방향에 따라 자유롭게 정렬될 수 있어야 하며 주변 구조물과 접촉해서는 안 됩니다.
5. 훅 끝과 해지장치에 하중을 걸지 않습니다
하중은 훅의 가장 깊은 볼부에 안정적으로 걸려야 합니다. 훅 끝에 줄걸이가 걸리면 작은 접촉면에 힘이 집중되어 훅이 벌어지거나 줄걸이가 빠질 수 있습니다.
훅 해지장치는 줄걸이가 느슨해졌을 때 이탈을 줄이기 위한 장치이지 하중을 지지하는 부품이 아닙니다. 해지장치 위에 슬링이나 철판 모서리가 닿은 상태로 장력을 걸어서는 안 됩니다.
6. 로드체인을 슬링처럼 감아 사용하지 않습니다
체인블록의 로드체인을 하중에 직접 감은 뒤 훅을 체인 링크에 거는 방식은 체인을 슬링으로 사용하는 행동입니다. 체인이 모서리에 눌리고 링크에 옆힘이 작용하며 제조사가 의도하지 않은 방식으로 훅과 체인이 하중을 받게 됩니다.
하중의 형상과 모서리에 맞는 별도의 슬링, 샤클과 연결구를 사용해야 합니다. 슬링이 날카로운 모서리에 닿는다면 적절한 모서리 보호재를 설치합니다.
7. 장력을 천천히 걸어 시험동작을 실시합니다
처음부터 큰 힘으로 당기지 말고 유격을 제거한 뒤 하중을 조금 움직여 연결상태를 확인합니다. 수직 인양이라면 하중을 바닥에서 조금만 들어 균형과 브레이크 상태를 확인하고, 당김 작업이라면 하중이 움직이기 직전 연결부와 예상 이동방향을 다시 확인합니다.
- 지지점과 러그가 변형되지 않는가?
- 훅이 볼부에서 정상적으로 하중을 받는가?
- 로드체인이 꼬이지 않고 체인휠에 정상적으로 물리는가?
- 브레이크가 하중을 유지하는가?
- 하중이 예상한 방향으로 움직이는가?
8. 작업자는 하중과 체인의 연장선에서 벗어납니다
부재를 수평으로 당길 때 작업자가 하중과 체인블록 사이 또는 체인의 연장선에 서면 연결부가 빠지거나 하중이 움직일 때 충돌할 수 있습니다. 수직 인양에서는 매달린 하중 아래와 하중이 흔들리는 범위를 통제해야 합니다.
레버호이스트 손잡이의 이동범위, 체인이 튈 수 있는 방향과 작업자의 대피공간을 확보합니다. 하중이 움직이지 않는다고 얼굴을 본체 가까이에 대고 확인하거나 체인에 몸을 기대어 당기지 않습니다.
9. 용접작업과 가까우면 체인을 비산물에서 보호합니다
조립작업에서는 체인블록을 걸어 둔 상태에서 주변 용접과 가우징이 진행되기도 합니다. 용접 스패터와 용융금속이 로드체인, 훅이나 본체에 닿으면 표면 손상과 작동불량의 원인이 될 수 있습니다.
화기작업과 간섭되지 않게 위치를 조정하고 필요한 경우 적절한 방염 보호조치를 합니다. 체인블록을 용접 접지 경로로 사용하거나 체인과 훅에 아크를 발생시켜서는 안 됩니다. 열이나 아크 흔적이 발견되면 사용을 중지하고 점검해야 합니다.
10. 하중을 장시간 매단 채 방치하지 않습니다
체인블록으로 위치를 맞춘 뒤 하중을 장시간 매달아 두고 작업자가 자리를 비우면 주변 사람이 통제되지 않은 하중 아래로 들어갈 수 있습니다. 진동이나 다른 작업의 충격으로 지지점과 연결부 상태가 바뀔 수도 있습니다.
하중은 가능한 한 받침대나 구조물로 안정적으로 지지하고 장력을 해제합니다. 체인블록을 위치 유지용으로 사용해야 하는 작업은 별도의 이탈·낙하 방지방법과 통제범위를 정해야 합니다.
다음 상태에서는 즉시 작업을 멈춥니다
- 장비의 정격하중이나 점검상태를 확인할 수 없는 경우
- 지지점의 강도와 용접상태가 불분명한 경우
- 로드체인이 꼬이거나 체인휠에서 비정상적으로 움직이는 경우
- 훅이 벌어졌거나 해지장치가 작동하지 않는 경우
- 본체와 훅이 하중 방향에 일직선으로 정렬되지 않는 경우
- 손잡이 조작력이 갑자기 커지거나 이상음이 발생하는 경우
- 하중의 이동경로에 작업자가 들어온 경우
조선소 체인블록·레버호이스트 안전의 핵심
하중 확인 → 장비 점검 → 지지점 확인 → 일직선 배치 → 시험동작 → 작업구역 통제
체인블록이 정상이어도 지지점이 약하거나 훅이 비스듬히 걸리면 안전한 작업이 될 수 없습니다. 정격하중은 장비 한 부분만의 숫자가 아니라 지지점, 달기구와 연결부를 포함한 전체 작업계획에서 확인해야 합니다.
하중이 움직이지 않을 때 더 큰 힘으로 당기는 것은 해결방법이 아닙니다. 즉시 장력을 줄이고 걸림, 측하중, 지지점과 장비 상태를 다시 확인해야 합니다.
