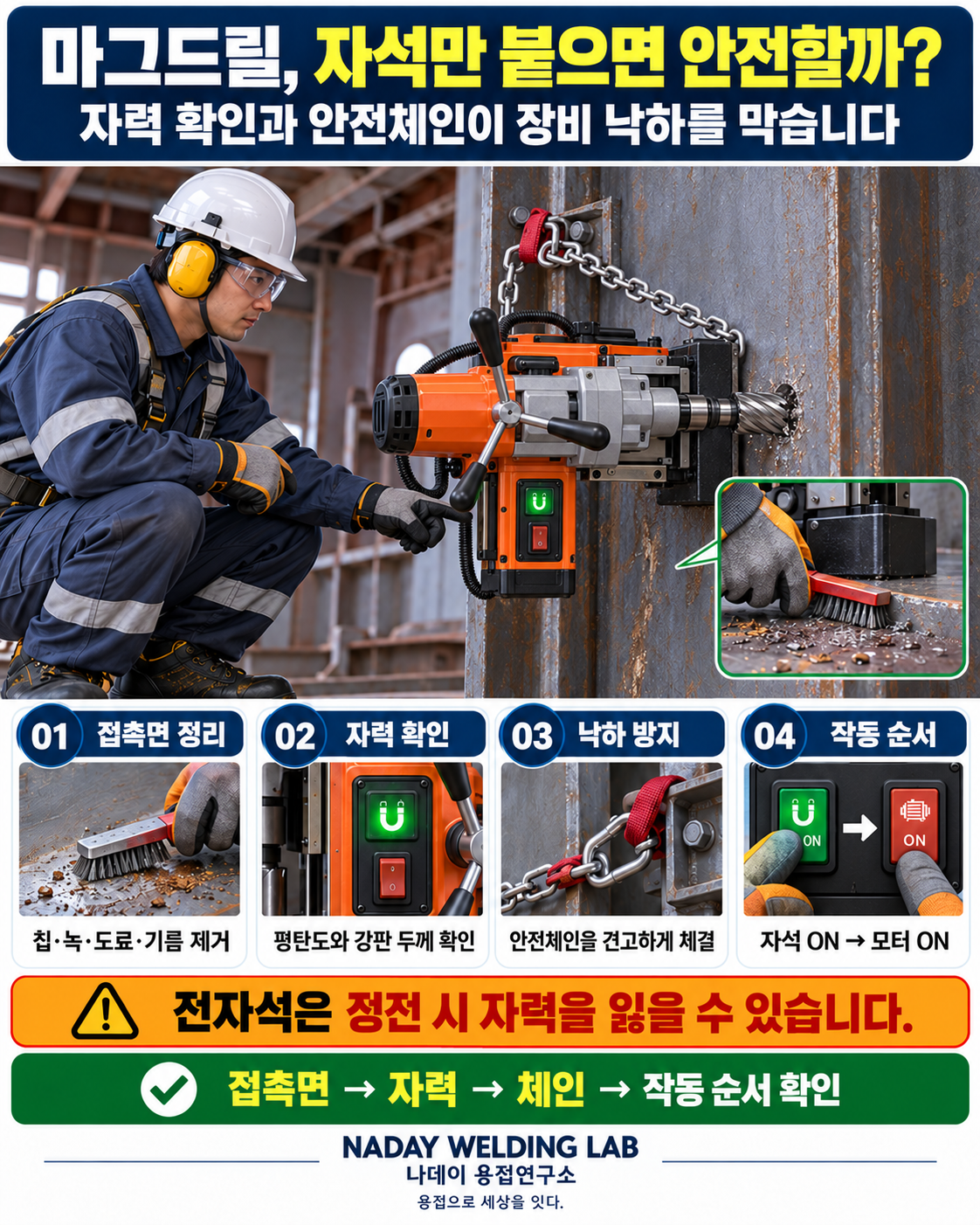

조선소 마그네틱 드릴 자력 상실·장비 낙하 사고 예방

조선소에서는 철판과 형강에 구멍을 가공할 때 마그네틱 드릴을 사용합니다. 무거운 장비를 작업자가 계속 눌러 잡지 않아도 전자석 베이스가 강판에 부착되기 때문에 정확하고 빠른 천공이 가능합니다.

하지만 자석이 붙었다는 사실만 확인하고 바로 모터를 작동하면 위험합니다. 강판 표면의 녹·도료·기름·용접스패터 때문에 베이스가 완전히 밀착되지 않거나 강판이 너무 얇으면 충분한 자력이 나오지 않을 수 있습니다.

특히 벽면이나 높은 위치에서 전자석식 마그드릴을 사용할 때 정전, 전원선 이탈 또는 자력 부족이 발생하면 장비가 그대로 떨어질 수 있습니다. 작업 전 접촉면과 자력을 확인하고 안전체인이나 안전스트랩으로 장비를 별도로 고정해야 합니다.

마그드릴은 어떤 힘으로 고정될까요?

마그네틱 드릴의 베이스는 강자성체인 철강 표면에 자기력을 발생시켜 장비를 고정합니다. 자석의 표시된 최대 흡착력은 정해진 시험조건에서 얻은 값이며, 실제 현장에서는 강판의 두께와 재질, 표면상태와 접촉면적에 따라 고정력이 달라집니다.

다음 조건에서는 자력이 예상보다 크게 감소할 수 있습니다.

• 강판이 장비 제조사가 요구하는 두께보다 얇은 경우
• 강판이 휘거나 곡면이어서 베이스 전체가 닿지 않는 경우
• 베이스와 강판 사이에 칩·녹·도료·스패터가 있는 경우
• 접촉면에 기름과 수분이 남아 있는 경우
• 비자성 재료나 자석이 충분히 붙지 않는 재료인 경우
• 천공 중 과도한 이송력을 가하는 경우

따라서 작업자는 장비 무게보다 자석의 실제 고정상태를 먼저 확인해야 합니다.

1. 자석 베이스와 강판 접촉면을 청소합니다

작은 철분이나 용접스패터 하나만 끼어도 자석 베이스와 강판 사이에 틈이 생깁니다. 베이스 전체가 밀착되지 않으면 자력이 약해지고 천공 중 진동도 커질 수 있습니다.

• 강판 표면의 녹과 들뜬 도료를 제거합니다.
• 용접스패터와 절단 슬래그를 제거합니다.
• 철분, 절삭칩과 이물질을 깨끗하게 정리합니다.
• 기름과 수분을 제거합니다.
• 자석 베이스의 손상과 이물질을 확인합니다.

베이스에 붙은 철분을 맨손으로 쓸어내면 날카로운 칩에 베일 수 있습니다. 전원을 분리한 상태에서 브러시나 적절한 도구를 사용해 제거합니다.

2. 강판의 재질·두께·평탄도를 확인합니다

마그드릴의 사용 가능한 최소 강판 두께는 장비마다 다릅니다. 특정 수치를 모든 장비에 공통으로 적용하지 말고 사용하는 장비의 명판과 제조사 설명서를 확인해야 합니다.

얇은 강판은 자기회로가 충분히 형성되지 않아 고정력이 감소할 수 있습니다. 필요하다면 제조사가 허용하는 방법에 따라 보강판이나 별도의 기계적 고정방법을 적용합니다.

곡면, 모서리, 비드 위와 요철이 심한 표면에서는 일반 평면 베이스가 완전히 밀착되지 않습니다. 장비가 일부만 붙어 있는 상태에서 손으로 눌러 천공해서는 안 됩니다.

스테인리스강 등 재질에 따라 자석이 충분히 흡착되지 않을 수 있으므로 재질명만 보고 판단하지 말고 실제 고정상태와 장비 적용 가능 여부를 확인합니다.

3. 자석을 켠 뒤 고정상태를 확인합니다

접촉면 확인 → 장비 위치 설정 → 자석 ON → 자력 표시 확인 → 안전체인 체결 → 모터 ON

마그드릴을 천공 위치에 놓은 뒤 자석 스위치를 먼저 켭니다. 장비에 자력 표시등이나 흡착력 확인 기능이 있다면 정상상태인지 확인합니다.

자석을 켠 뒤 장비가 흔들리거나 베이스 한쪽이 들려 있지 않은지 확인합니다. 장비가 움직인다면 손이나 몸으로 눌러 고정하지 말고 전원을 차단한 뒤 원인을 제거해야 합니다.

자석이 켜지기 전에 모터를 먼저 작동하거나, 자력 부족 경고를 무시하고 천공을 시작해서는 안 됩니다.

4. 안전체인은 선택사항이 아닙니다

전자석식 마그드릴은 정전되거나 플러그가 빠지면 자력을 잃을 수 있습니다. 자석이 정상적으로 작동하고 있어도 안전체인이나 안전스트랩을 별도로 설치해야 합니다.

안전체인은 장비가 떨어졌을 때 낙하거리와 움직임을 제한할 수 있도록 짧고 견고하게 체결합니다. 체결 위치와 방법은 해당 장비의 제조사 설명서를 따라야 합니다.

• 체인·스트랩의 절단, 마모와 변형 여부를 확인합니다.
• 장비의 지정된 체결부에 연결합니다.
• 반대쪽은 하중을 견딜 수 있는 독립된 구조물에 고정합니다.
• 체인이 드릴 이송부와 회전부에 걸리지 않게 합니다.
• 장비가 떨어져도 작업자에게 충돌하지 않도록 위치를 정합니다.

전원선이나 냉각수 호스를 안전체인 대신 사용해서는 안 됩니다. 난간, 얇은 배관과 임시 부재처럼 강도를 확인할 수 없는 곳에 체결하는 것도 피해야 합니다.

5. 장비 바로 아래에 서지 않습니다

수직면이나 높은 위치에서 작업할 때 작업자가 장비 바로 아래에 서면 자력이 상실되거나 안전체인이 끊어졌을 때 장비를 피하기 어렵습니다.

작업자는 장비의 예상 낙하경로를 피한 옆쪽에서 조작하고, 하부에는 다른 작업자가 들어오지 못하도록 통제합니다. 안전체인이 설치되어 있어도 낙하구역 통제가 필요합니다.

발판이나 비계 위에서 사용하는 경우에는 장비의 반력과 작업자의 자세를 함께 검토해야 합니다. 이송핸들을 조작할 때 몸이 난간 밖으로 나가거나 균형을 잃는 자세로 작업해서는 안 됩니다.

6. 환형커터와 센터핀을 올바르게 장착합니다

환형커터는 구멍 전체를 깎는 일반 드릴과 달리 원주 부분을 절삭하고 가운데 코어를 남깁니다. 커터와 센터핀의 규격이 맞지 않거나 고정나사가 느슨하면 진동과 이탈이 발생할 수 있습니다.

• 전원을 분리한 뒤 커터를 교체합니다.
• 커터의 균열, 치핑과 마모상태를 확인합니다.
• 커터와 센터핀의 길이·직경이 적합한지 확인합니다.
• 고정나사가 지정 위치에 정확히 체결되었는지 확인합니다.
• 커터가 흔들리거나 편심되지 않았는지 확인합니다.

날이 손상된 커터를 과도한 힘으로 밀어 넣으면 자석 베이스에 큰 반력이 작용합니다. 절삭상태가 나빠졌다면 작업을 멈추고 커터 상태와 절삭조건을 확인합니다.

7. 천공 중에는 과도한 이송력을 가하지 않습니다

마그드릴의 자력은 장비를 붙잡는 힘이지만 모든 방향의 충격과 비틀림을 무제한으로 견디는 것은 아닙니다. 작업자가 이송핸들을 과도하게 누르면 베이스가 미끄러지거나 한쪽이 들릴 수 있습니다.

천공을 시작할 때는 커터가 절삭위치를 안정적으로 잡을 때까지 천천히 이송합니다. 절삭이 안정된 뒤에도 모터음, 칩 배출과 진동을 확인하면서 일정한 힘을 유지합니다.

커터가 걸리거나 회전이 급격히 느려지면 더 강하게 누르지 않습니다. 모터를 정지하고 전원을 분리한 다음 커터, 절삭칩과 작업조건을 확인해야 합니다.

8. 절삭유와 냉각수는 작업방향에 맞게 사용합니다

환형커터는 절삭 중 높은 열이 발생하므로 장비와 커터 제조사가 지정한 절삭유 또는 냉각방식을 사용합니다. 냉각이 부족하면 날이 빠르게 마모되고 커터가 걸릴 가능성이 커집니다.

하지만 수직면이나 상향 천공에서는 액체가 모터, 스위치와 전기부품으로 흘러갈 수 있습니다. 해당 작업자세에서 허용되는 공급방식과 절삭유를 제조사 설명서에서 확인해야 합니다.

흘러내린 절삭유는 발판과 바닥을 미끄럽게 만들 수 있으므로 받이와 흡착재 등을 준비하고 작업 후 즉시 정리합니다.

9. 천공 완료 직전에는 이송력을 줄입니다

커터가 강판을 관통하는 순간 저항이 급격히 변하고 가운데 남은 코어가 배출될 수 있습니다. 하부에 작업자가 있으면 뜨거운 코어와 절삭칩에 맞을 수 있습니다.

관통 직전에는 이송력을 줄이고 천천히 절삭합니다. 강판 반대편과 하부를 통제하고 코어가 떨어질 위치에 사람, 케이블과 설비가 없는지 확인합니다.

천공이 끝난 직후 코어와 커터는 매우 뜨거울 수 있습니다. 맨손으로 만지지 말고 모터가 완전히 정지한 뒤 집게, 칩 제거용 후크 등 적합한 도구를 사용합니다.

회전 중인 커터에 감긴 칩을 손이나 장갑으로 제거해서는 안 됩니다. 길게 이어진 칩은 회전부에 감겨 손을 끌어당길 수 있습니다.

10. 작업 종료 순서를 지킵니다

모터 정지 → 커터 상승 → 회전 정지 확인 → 자석 OFF → 전원 분리 → 칩 제거 → 안전체인 해체

천공이 끝났다고 자석부터 끄면 회전 중인 장비가 움직일 수 있습니다. 먼저 모터를 정지하고 커터를 작업물에서 빼낸 뒤 완전히 정지한 것을 확인합니다.

자석을 끌 때는 장비 손잡이를 안정적으로 잡아 갑자기 떨어지거나 넘어지지 않게 합니다. 전원을 분리한 뒤 베이스와 커터 주변의 절삭칩을 제거합니다.

안전체인은 장비를 안전하게 지지하거나 이동 준비가 끝난 다음 해체합니다. 높은 위치에서는 작업자가 장비 무게를 확실하게 지지할 수 있는 상태인지 먼저 확인해야 합니다.

이런 상태에서는 천공을 시작하지 않습니다

• 강판의 재질과 두께가 장비 사용조건에 맞는지 확인하지 못한 경우
• 자석 베이스가 강판에 완전히 밀착되지 않는 경우
• 접촉면에 칩·녹·도료·스패터·기름이 남아 있는 경우
• 자력 표시가 부족하거나 장비가 흔들리는 경우
• 안전체인 또는 안전스트랩을 설치하지 못한 경우
• 커터·센터핀·고정나사가 손상되거나 규격이 맞지 않는 경우
• 전원선, 플러그, 스위치와 장비 본체가 손상된 경우
• 장비 하부와 코어 낙하구역을 통제하지 못한 경우

마그드릴 안전의 핵심

접촉면 정리 → 재질·두께 확인 → 자력 확인 → 안전체인 체결 → 자석 ON → 모터 ON

마그드릴은 장비가 무거워서 떨어지는 것이 아니라, 장비를 붙잡고 있던 자력이 부족하거나 사라질 때 떨어집니다. 강판의 재질·두께·평탄도와 접촉면 상태가 실제 고정력을 결정합니다.

전자석식 장비는 정전과 전원 이탈도 고려해야 합니다. 자력이 정상이어도 안전체인을 별도로 설치하고, 작업자는 장비와 코어의 예상 낙하경로를 피해 작업해야 합니다.
