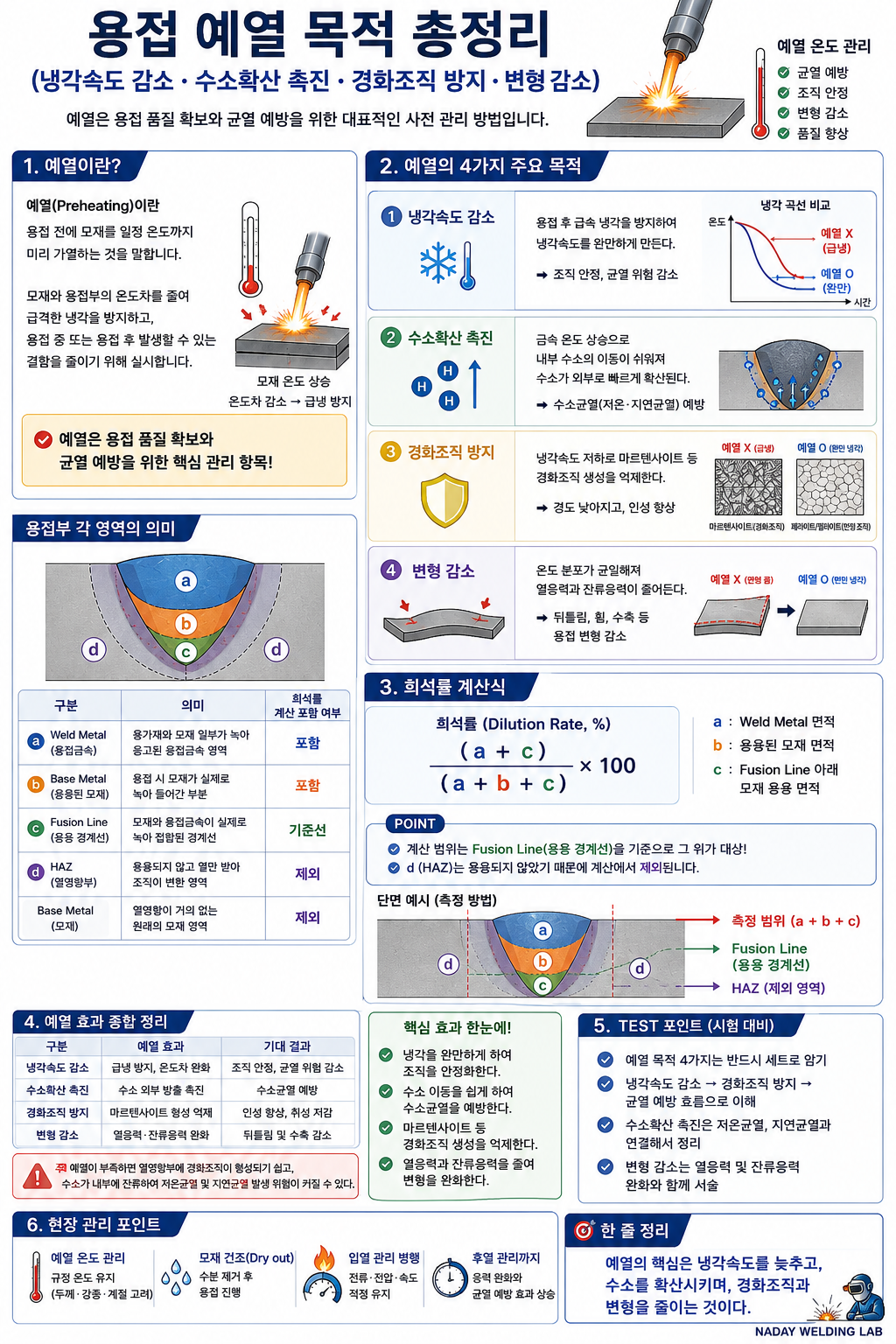

용접 예열 4가지 목적 총정리

용접 예열 목적 - (냉각속도 감소·수소확산 촉진·경화조직 방지·변형 감소)

용접 예열은 단순히 모재를 가열하는 작업이 아닙니다. 냉각속도 감소, 수소확산 촉진, 경화조직 억제, 열응력·잔류응력 완화를 통해 수소균열과 용접 변형 위험을 줄이는 예열의 핵심 목적과 현장 관리 포인트를 정리합니다.

목차

• 예열이란?
• 예열의 4가지 주요 목적
• 예열 효과 종합 정리
• 현장 관리 포인트

용접에서 예열은 단순히 모재를 따뜻하게 만드는 작업이 아닙니다. 예열은 용접부의 냉각속도를 조절하고, 수소를 밖으로 확산시키며, 경화조직 형성을 줄이고, 용접 변형까지 완화하는 매우 중요한 관리 항목입니다. 특히 두꺼운 강판, 고장력강, 저온 환경에서의 용접에서는 예열 관리가 용접 품질과 균열 예방의 핵심이 됩니다.

예열이란?

예열(Preheating)이란 용접 전에 모재를 일정 온도까지 미리 가열하는 것을 말한다.

이 작업은 용접부와 모재 사이의 온도차를 줄여 급격한 냉각을 방지하고, 용접 중 또는 용접 후 발생할 수 있는 결함을 줄이기 위해 실시한다.

즉, 예열은 용접 품질 확보와 균열 예방을 위한 대표적인 사전 관리 방법이다.

예열의 4가지 주요 목적

예열의 목적은 보통 다음 4가지로 정리한다.



① 냉각속도 감소

용접 후 모재가 너무 빠르게 식으면 열영향부(HAZ)에 취성 조직이 형성되기 쉽다.
예열을 하면 모재의 초기 온도가 올라가 용접부와 주변 금속의 온도차가 줄어들고,
결과적으로 냉각속도가 완만해진다.

👉 냉각속도가 느려지면 조직이 안정되고 균열 발생 가능성도 낮아진다.



② 수소확산 촉진

용접 중 유입된 수소는 용접금속과 열영향부 내부에 남아 수소균열의 원인이 된다.
예열로 금속 온도가 올라가면 내부 수소의 이동이 쉬워지고,
수소가 외부로 빠르게 확산될 수 있다.

👉 따라서 예열은 저온균열, 지연균열 예방에 매우 중요한 역할을 한다.



③ 경화조직 방지

고탄소강이나 고장력강은 급속 냉각 시 마르텐사이트와 같은 경화조직이 형성되기 쉽다.
이러한 조직은 경도는 높지만 취성이 커서 균열 발생 위험이 커진다.
예열은 냉각속도를 늦춰 경화조직 생성을 억제하고 보다 안정된 조직 형성을 돕는다.

👉 결과적으로 경도는 낮아지고 인성은 향상된다.



④ 변형 감소

용접은 국부적으로 큰 열이 가해지는 작업이기 때문에 열팽창과 수축이 반복되며 변형이 발생한다.
예열을 하면 모재 전체의 온도 분포가 보다 균일해져
온도구배가 완화되고 열응력 및 잔류응력이 줄어든다.

👉 그 결과 뒤틀림, 휨, 수축 등의 용접 변형을 줄이는 데 도움이 된다.

구분	예열 효과	기대 결과
냉각속도 감소	급냉 방지, 온도차 완화	조직 안정, 균열 위험 감소
수소확산 촉진	수소 외부 방출 촉진	수소균열 예방
경화조직 방지	마르텐사이트 형성 억제	인성 향상, 취성 저감
변형 감소	열응력·잔류응력 완화	뒤틀림 및 수축 감소

예열 효과 종합 정리

⚠️ 주의
예열이 부족하면 열영향부에 경화조직이 형성되기 쉽고,
수소가 내부에 잔류하여 저온균열 및 지연균열 발생 위험이 커질 수 있다.

✔ 냉각을 완만하게 하여 조직을 안정화한다.
✔ 수소 이동을 쉽게 하여 수소균열을 예방한다.
✔ 마르텐사이트 등 경화조직 생성을 억제한다.
✔ 열응력과 잔류응력을 줄여 변형을 완화한다.

📝 시험 포인트

• 예열 목적 4가지는 반드시 세트로 암기
• 냉각속도 감소 → 경화조직 방지 → 균열 예방 흐름으로 이해
• 수소확산 촉진은 저온균열, 지연균열과 연결해서 정리
• 변형 감소는 열응력 및 잔류응력 완화와 함께 서술

현장 관리 포인트

현장에서는 예열 온도를 단순히 “가열했다” 수준으로 보면 안 되고,
모재 두께, 강종, 탄소당량, 주변 온도, 구속도까지 함께 고려해야 한다.

특히 겨울철 저온 환경이나 두꺼운 후판 용접에서는 예열 효과가 더욱 중요하며,
모재에 수분이 있을 경우에는 반드시 Dry out 후 용접을 진행하는 것이 바람직하다.

또한 예열은 단독 관리 항목이 아니라 용접재 건조, 입열 관리, 후열 관리와 함께 종합적으로 적용되어야 실제 효과를 볼 수 있다.

🎯 한 줄 정리

예열의 핵심은
냉각속도를 늦추고, 수소를 확산시키며, 경화조직과 변형을 줄이는 것이다.

👉 핵심 개념 키워드

예열
→ 냉각속도 감소
→ 수소확산 촉진
→ 경화조직 방지
→ 변형 감소
→ 잔류응력 완화
→ 저온균열 예방
→ 용접품질 향상
