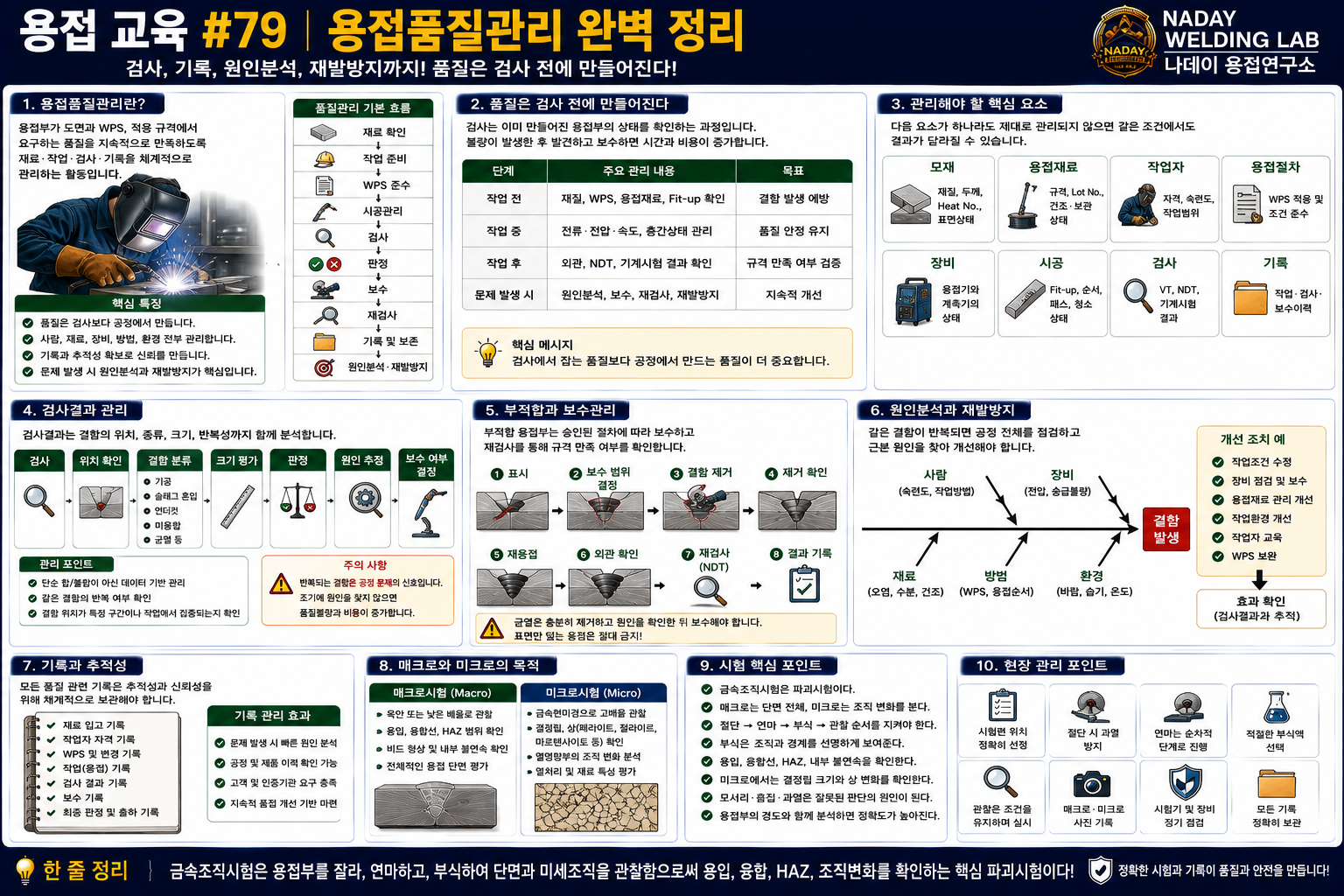

용접품질관리 완벽 정리

용접품질관리 -검사·기록·원인분석·재발방지

용접품질관리는 단순히 완성된 용접부를 검사하는 것이 아니라 재료, 작업자, WPS, 시공조건, 검사결과, 보수이력까지 전 과정을 관리하는 활동입니다. 이번 시간에는 시험과 현장 실무에 필요한 품질관리의 기본 흐름을 정리합니다.

📌 목차
1. 용접품질관리란?
2. 품질은 검사 전에 만들어진다
3. 관리해야 할 핵심 요소
4. 검사결과 관리
5. 부적합과 보수관리
6. 원인분석과 재발방지
7. 기록과 추적성
8. 시험 핵심 포인트
9. 현장 관리 포인트

지금까지 VT, PT, MT, RT, UT와 인장·굽힘·충격·경도·금속조직시험을 통해 용접부를 어떻게 검사하고 평가하는지 알아보았습니다.

그렇다면 검사에서 결함이 발견되면 그것으로 품질관리가 끝나는 것일까요?

아닙니다. 진짜 품질관리는 왜 문제가 발생했는지 찾고, 같은 문제가 다시 발생하지 않도록 공정을 바꾸는 것까지 포함합니다.

🔷 1. 용접품질관리란?

용접품질관리는 용접부가 도면과 WPS, 적용 규격에서 요구하는 품질을 지속적으로 만족하도록 재료·작업·검사·기록을 체계적으로 관리하는 활동입니다.

✔ 용접품질관리의 기본 흐름
재료 확인 → 작업 준비 → WPS 준수 → 시공관리 → 검사 → 판정 → 보수 → 재검사 → 기록 → 재발방지

즉, 품질관리는 특정 한 사람의 업무가 아니라 설계·생산·용접·검사·품질 담당자가 함께 만드는 과정입니다.

🔷 2. 품질은 검사 전에 만들어진다

검사는 이미 만들어진 용접부의 상태를 확인하는 과정입니다. 불량이 만들어진 뒤 검사에서 발견하고 다시 보수하는 방식은 시간과 비용이 많이 들어갑니다.

그래서 품질관리의 핵심은 결함을 발견하는 것보다 결함이 발생하지 않도록 관리하는 것입니다.

단계	주요 품질관리
작업 전	재질·WPS·용접재료·Fit-up 확인
작업 중	전류·전압·속도·층간상태 관리
작업 후	외관·치수·NDT·시험 결과 확인
문제 발생 시	원인분석·보수·재검사·재발방지

💡 품질관리 핵심
검사에서 잡는 품질보다 공정에서 만드는 품질이 더 중요합니다.

🔷 3. 관리해야 할 핵심 요소

용접품질을 일정하게 유지하려면 다음 요소를 함께 관리해야 합니다.

관리 대상	주요 내용
모재	재질, 두께, Heat No., 표면상태
용접재료	규격, Lot No., 건조·보관상태
작업자	자격, 숙련도, 작업범위
용접절차	WPS 적용 및 조건 준수
장비	용접기와 계측기의 상태
시공	Fit-up, 순서, 패스, 청소상태
검사	VT·NDT·기계시험 결과
기록	작업·검사·보수이력

이 중 하나라도 제대로 관리되지 않으면 같은 작업자가 같은 WPS를 사용하더라도 결과가 달라질 수 있습니다.

🔷 4. 검사결과는 어떻게 관리할까?

검사결과는 단순히 합격 또는 불합격으로만 관리하지 않습니다. 어떤 위치에서 어떤 종류의 불연속이 얼마나 반복되는지를 함께 봐야 합니다.

✔ 검사결과 관리 흐름
검사 → 위치 확인 → 결함유형 분류 → 크기 평가 → 판정 → 원인 추정 → 보수 여부 결정

예를 들어 기공이 반복해서 발생한다면 단순히 매번 보수만 하는 것이 아니라 보호가스, 모재오염, 용접재료 상태, 작업환경 등을 확인해야 합니다.

언더컷이 특정 작업자나 특정 자세에서 반복된다면 전류, 속도, 토치각도, 운봉법을 점검할 수 있습니다.

<사진>

🔷 5. 부적합과 보수관리

검사 결과 허용기준을 만족하지 못한 경우 이를 부적합(Nonconformity)으로 관리합니다.

부적합 용접부는 임의로 그라인딩하거나 다시 용접하는 것이 아니라 승인된 보수절차에 따라 처리해야 합니다.

📌 기본 보수 흐름
① 결함 위치 표시
② 보수 범위 결정
③ 결함 제거
④ 제거상태 확인
⑤ 승인된 절차로 재용접
⑥ 외관 확인
⑦ 필요한 NDT 재검사
⑧ 결과 기록

특히 균열은 단순히 표면만 갈아내고 덮어 용접해서는 안 됩니다. 균열의 끝과 깊이를 확인하여 결함을 충분히 제거하고 원인을 확인한 뒤 보수해야 합니다.

🔷 6. 원인분석과 재발방지

품질관리에서 가장 중요한 단계 중 하나가 원인분석입니다.

같은 결함이 계속 발생한다면 작업자 개인의 문제로만 판단하지 않고 공정 전체를 확인해야 합니다.

원인 분류	확인 예
사람	숙련도, 작업방법, 자격
장비	전류·전압 이상, 송급 불량
재료	모재오염, 용접재료 상태
방법	WPS, 용접순서, 작업조건
환경	바람, 습기, 온도

💡 나데이 TIP
문제가 생겼을 때 “누가 잘못했는가?”보다 먼저
“어떤 조건이 이 결함을 만들었는가?”를 확인하는 것이 재발방지에 더 효과적입니다.

원인을 확인한 뒤에는 작업조건 수정, 장비점검, 추가교육, 작업절차 개선과 같은 조치를 실시하고 실제로 결함 발생률이 줄었는지 다시 확인합니다.

🔷 7. 기록과 추적성

품질관리에서 기록은 매우 중요합니다. 문제가 발생했을 때 누가, 어떤 재료와 절차를 사용해 어느 위치를 용접했는지 확인할 수 있어야 합니다.

• 도면 및 Joint 번호
• 모재 Heat No.
• 용접재료 Lot No.
• WPS 번호
• 용접사 ID
• 작업일자
• 검사방법과 결과
• 결함 및 보수이력
• 재검사 결과

이러한 기록을 통해 문제 발생 부위를 추적하고 동일 재료나 동일 작업조건에서 비슷한 문제가 발생했는지 비교할 수 있습니다.

🟩 8. 시험 핵심 포인트

📌 시험 핵심 포인트
✔ 용접품질관리는 작업 전·중·후 전체 공정을 관리한다.
✔ 품질은 완성 후 검사보다 작업 과정에서 관리하는 것이 중요하다.
✔ 모재·용접재료·작업자·WPS·장비·검사결과를 종합적으로 관리한다.
✔ 검사에서 발견된 불연속은 적용 허용기준과 비교하여 판정한다.
✔ 부적합 용접부는 승인된 보수절차에 따라 보수한다.
✔ 보수 후 필요한 범위에 대해 재검사를 실시한다.
✔ 반복결함은 원인을 분석하여 재발방지 대책을 수립한다.
✔ 품질문제는 작업자뿐 아니라 재료·장비·방법·환경까지 확인한다.
✔ 작업과 검사결과는 기록하여 추적성을 확보한다.
✔ 좋은 품질관리는 결함을 많이 찾는 것이 아니라 결함 발생을 줄이는 것이다.

🛠️ 9. 현장 관리 포인트

• 작업 시작 전에 최신 도면과 WPS를 확인합니다.
• 모재와 용접재료의 추적번호를 확인합니다.
• 용접사가 해당 작업에 필요한 자격을 갖췄는지 확인합니다.
• 용접조건과 Fit-up 상태를 작업 중에도 확인합니다.
• 결함 발생 위치와 유형을 누적 관리합니다.
• 동일 결함이 반복되면 즉시 원인분석을 실시합니다.
• 보수작업은 승인된 절차에 따라 실시합니다.
• 보수 후 재검사 결과까지 기록합니다.
• 검사결과를 작업자 교육과 공정개선에 활용합니다.

💡 나데이의 현장 노트
현장에서 품질관리를 하다 보면 불량률 숫자만 보는 경우가 있습니다.

하지만 같은 결함이 반복된다면 불량률보다 중요한 것은 왜 계속 같은 문제가 생기는가를 찾는 것입니다.

한 번의 보수는 제품 하나를 살릴 수 있지만, 원인을 찾아 공정을 바꾸면 다음 수십 개의 제품에서 같은 결함을 막을 수 있습니다.

그래서 품질관리는 검사보다 한 단계 더 나아가 재발을 막는 활동이어야 합니다.

📊 핵심 정리
✔ 용접품질관리는 재료부터 검사와 기록까지 전 과정을 관리합니다.
✔ 검사결과는 원인분석과 공정개선으로 연결해야 합니다.
✔ 부적합은 승인된 절차로 보수하고 재검사해야 합니다.
✔ 반복결함은 사람·장비·재료·방법·환경 관점에서 분석합니다.
✔ 추적성은 문제 발생 시 원인을 찾는 중요한 기반입니다.
✔ 품질관리의 최종 목표는 검사에서 불량을 찾는 것이 아니라 불량 자체를 줄이는 것입니다.
✔ 다음 강의에서는 이러한 품질관리의 기준이 되는 WPS·PQR·WPQ의 관계를 정리합니다.

🎯 한 줄 정리
👉 용접품질관리는 검사에서 결함을 찾는 것으로 끝나는 것이 아니라, 원인을 분석하고 공정을 개선하여 같은 결함이 다시 발생하지 않도록 만드는 활동입니다.
