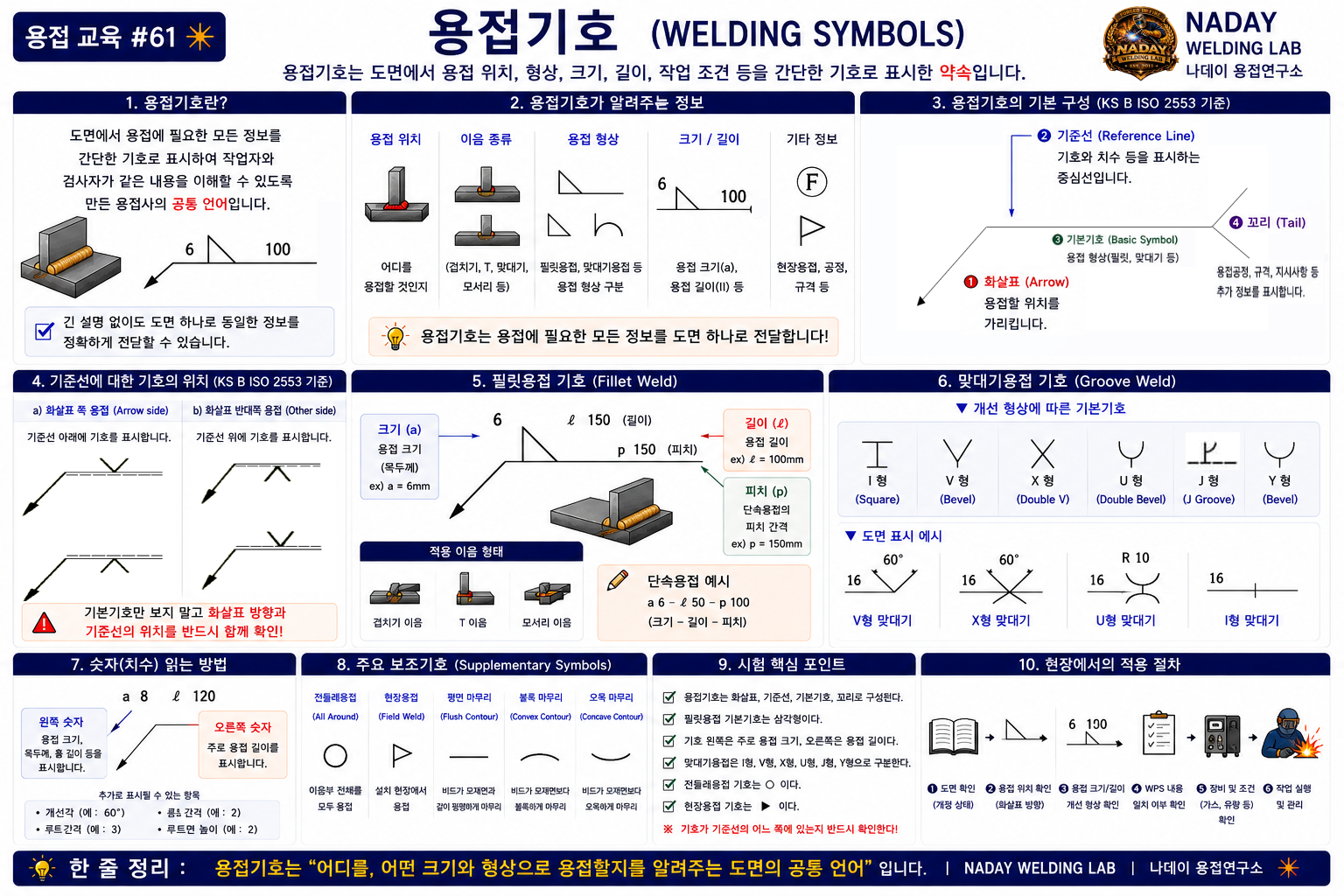

용접기호 완벽 정리

용접기호 - 기준선·화살표·꼬리·필릿·맞대기 기호 읽는 방법

용접기호는 도면에서 이음의 위치와 형상, 용접 크기, 길이 및 작업 조건을 전달하는 공통 언어입니다. 기준선·화살표·꼬리의 역할과 필릿·맞대기용접 기호를 기능사 시험 중심으로 정리합니다.

<AWS 기준 용접 기호 표시법과 구분 필요>



📌 목차
1. 용접기호란?
2. 용접기호의 기본 구성
3. 화살표쪽과 반대쪽
4. 필릿용접 기호
5. 맞대기용접 기호
6. 치수와 길이 표시
7. 보조기호
8. 시험 핵심 포인트
9. 현장 관리 포인트

지난 시간에는 CO₂, 아르곤, 헬륨과 혼합가스의 역할을 알아보았습니다. 이번 시간에는 제작도면에서 용접 작업의 내용을 전달하는 용접기호(Welding Symbol)를 살펴보겠습니다.

용접기호를 읽지 못하면 용접 위치와 이음형상, 용접 크기를 잘못 이해할 수 있습니다. 따라서 기능사 시험뿐 아니라 실제 제작현장에서도 반드시 익혀야 하는 기본 언어입니다.

🔷 1. 용접기호란?

용접기호는 도면에 용접 방법과 위치, 형상, 크기, 길이 등의 정보를 간단한 선과 기호로 표시한 것입니다. 긴 설명을 반복해서 적지 않아도 작업자와 검사자가 동일한 내용을 이해할 수 있도록 만든 약속입니다.

✔ 용접기호로 확인하는 내용
• 용접 위치와 이음 종류
• 필릿 또는 맞대기용접 여부
• 용접 크기와 길이
• 연속·단속용접 여부
• 현장용접과 전둘레용접 여부
• 마무리 형상과 가공방법

🔷 2. 용접기호의 기본 구성

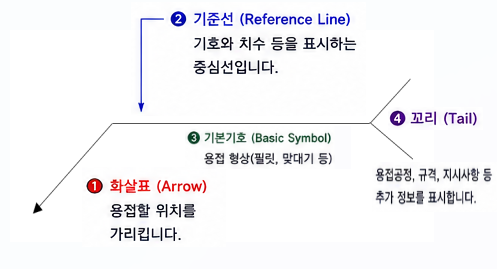

용접기호는 일반적으로 화살표, 기준선, 기본기호, 꼬리로 구성됩니다. 각 부분은 서로 다른 정보를 전달합니다.

구성요소	역할
화살표	용접할 이음부와 위치를 지시
기준선	기본기호와 치수를 표시하는 중심선
기본기호	필릿·V형·X형 등 용접 형상을 표시
꼬리	용접공정·규격·절차 등 추가정보 표시

꼬리는 추가로 표시할 내용이 없으면 생략할 수 있습니다. 반면 기준선과 화살표는 용접 위치를 해석하는 데 매우 중요한 요소입니다.

🔷 3. 화살표쪽과 반대쪽

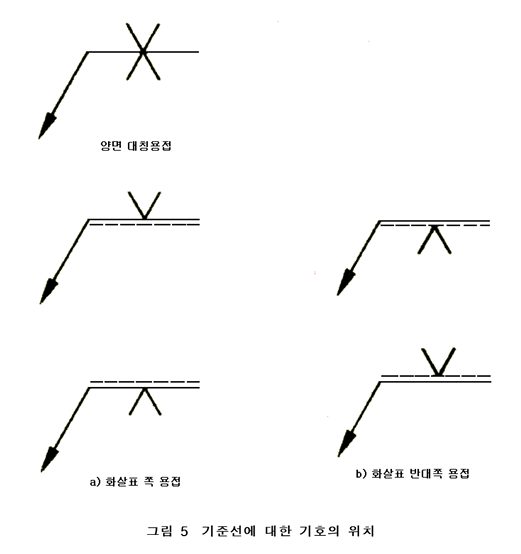

기본기호가 기준선의 어느 쪽에 표시되는지에 따라 실제 용접할 면이 달라집니다. 도면에 적용된 표준의 표시방식을 먼저 확인해야 하지만, 시험에서는 일반적으로 화살표쪽과 반대쪽을 구분하는 문제가 출제됩니다.

출처:KS B ISO2553

표시 위치	의미
화살표쪽 표시	화살표가 가리키는 면을 용접
반대쪽 표시	화살표가 가리키는 면의 반대편을 용접
양쪽 표시	이음부의 양면을 모두 용접

💡 나데이 TIP
용접기호를 볼 때는 기본기호만 보지 말고 먼저 화살표가 가리키는 위치와 기호가 표시된 쪽을 함께 확인해야 합니다.

🔷 4. 필릿용접 기호

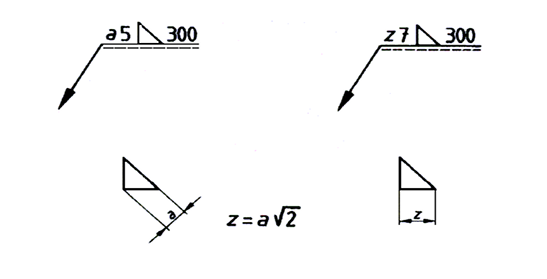

필릿용접은 겹치기이음, T이음, 모서리이음 등에 많이 적용됩니다. 기본기호는 삼각형 모양으로 표시하며, 기호 왼쪽에는 일반적으로 용접 크기, 오른쪽에는 용접 길이나 피치를 표시합니다.

출처:KS B ISO2553

표시 항목	대표 의미
기호 왼쪽 숫자	필릿용접 크기 또는 다리길이
기호 오른쪽 숫자	용접 길이
길이-피치	단속용접의 한 구간 길이와 중심간격

필릿용접에서는 다리길이와 유효목두께를 구분해야 합니다. 다리길이는 필릿 비드의 양쪽 변 길이이며, 유효목두께는 하중을 전달하는 유효 단면의 두께입니다.

🔷 5. 맞대기용접 기호

맞대기용접 기호는 개선형상에 따라 I형, V형, X형, U형, J형 등으로 구분합니다. 모재 두께와 요구 용입, 작업성에 따라 적절한 홈 형상을 선택합니다.

기호	대표 특징
I형	얇은 판재에 적용, 개선가공이 적음
V형	한쪽에서 개선하여 용접
X형	양쪽에서 개선, 변형과 용착량 분산
U형·J형	후판에서 용착금속량을 줄이는 데 유리

🔷 6. 치수와 길이 표시

용접기호 주변의 숫자는 용접 크기와 길이, 간격, 개선각 등을 나타냅니다. 숫자의 위치가 바뀌면 의미도 달라지므로 단순히 수치만 읽어서는 안 됩니다.

• 기호 왼쪽: 용접 크기, 홈 깊이 또는 목두께
• 기호 오른쪽: 용접 길이
• 괄호 또는 병렬 표시: 용접 간격과 피치
• 홈 내부 숫자: 루트간격
• 홈 주변 각도: 개선각

도면마다 적용표준과 설계자의 표시방식이 다를 수 있으므로, 실제 작업 전에는 도면의 범례와 적용규격을 함께 확인해야 합니다.

🔷 7. 주요 보조기호

보조기호	의미
전둘레 기호	이음부의 전체 둘레를 용접
현장용접 기호	공장이 아닌 설치 현장에서 용접
평면 마무리	용접 표면을 평평하게 마무리
볼록·오목 마무리	요구되는 비드 표면 형상 표시
뒷면용접·백킹	루트부의 완전용입과 뒷면 보강 표시

⚠️ 주의
전둘레용접 기호와 현장용접 기호는 모양과 의미가 다릅니다. 시험에서는 두 기호를 구분하는 문제가 자주 출제됩니다.

🟩 8. 시험 핵심 포인트

📌 시험 핵심 포인트
✔ 용접기호는 화살표·기준선·기본기호·꼬리로 구성된다.
✔ 화살표는 용접할 이음부를 지시한다.
✔ 꼬리에는 용접공정과 규격 등 추가정보를 표시할 수 있다.
✔ 필릿용접의 기본기호는 삼각형 모양이다.
✔ 기호 왼쪽에는 주로 용접 크기를 표시한다.
✔ 기호 오른쪽에는 주로 용접 길이를 표시한다.
✔ I형·V형·X형·U형·J형은 맞대기 홈 형상이다.
✔ 전둘레용접은 이음부 전체 둘레를 용접한다.
✔ 현장용접 기호는 설치 현장에서 작업함을 나타낸다.
✔ 실제 작업에서는 도면의 적용표준과 범례를 함께 확인한다.

🛠️ 9. 현장 관리 포인트

• 작업 전 도면번호와 최신 개정상태를 확인합니다.
• 화살표쪽과 반대쪽을 정확히 구분합니다.
• 용접 크기와 길이, 단속용접 피치를 확인합니다.
• 개선형상과 루트간격이 도면과 일치하는지 점검합니다.
• 전둘레용접과 현장용접 여부를 확인합니다.
• 도면 기호와 WPS의 이음형상이 일치하는지 확인합니다.
• 불명확한 기호는 임의로 판단하지 말고 설계·품질 담당자에게 확인합니다.

💡 나데이의 현장 노트
현장에서 용접기호를 잘못 읽으면 비드 모양이 아무리 좋아도 재작업이 발생합니다.

작업을 시작하기 전 화살표 위치, 용접 크기, 길이, 이음 형상을 확인하는 몇 분이 절단과 재용접에 드는 시간을 크게 줄여줍니다.

📊 핵심 정리
✔ 용접기호는 제작도면에서 용접 요구사항을 전달하는 공통 언어입니다.
✔ 화살표와 기준선, 기본기호, 치수를 함께 읽어야 합니다.
✔ 필릿용접은 삼각형 기호로 표시하며 크기와 길이를 확인합니다.
✔ 맞대기용접은 개선형상에 따라 I형·V형·X형·U형·J형으로 구분합니다.
✔ 보조기호를 통해 전둘레·현장용접·마무리 형상을 확인할 수 있습니다.
✔ 다음 강의에서는 도면에 표시되는 실제 용접이음의 종류와 특징을 알아보겠습니다.

🎯 한 줄 정리
👉 용접기호는 어디를 어떤 크기와 형상으로 용접할지 알려주는 도면의 공통 언어입니다.
