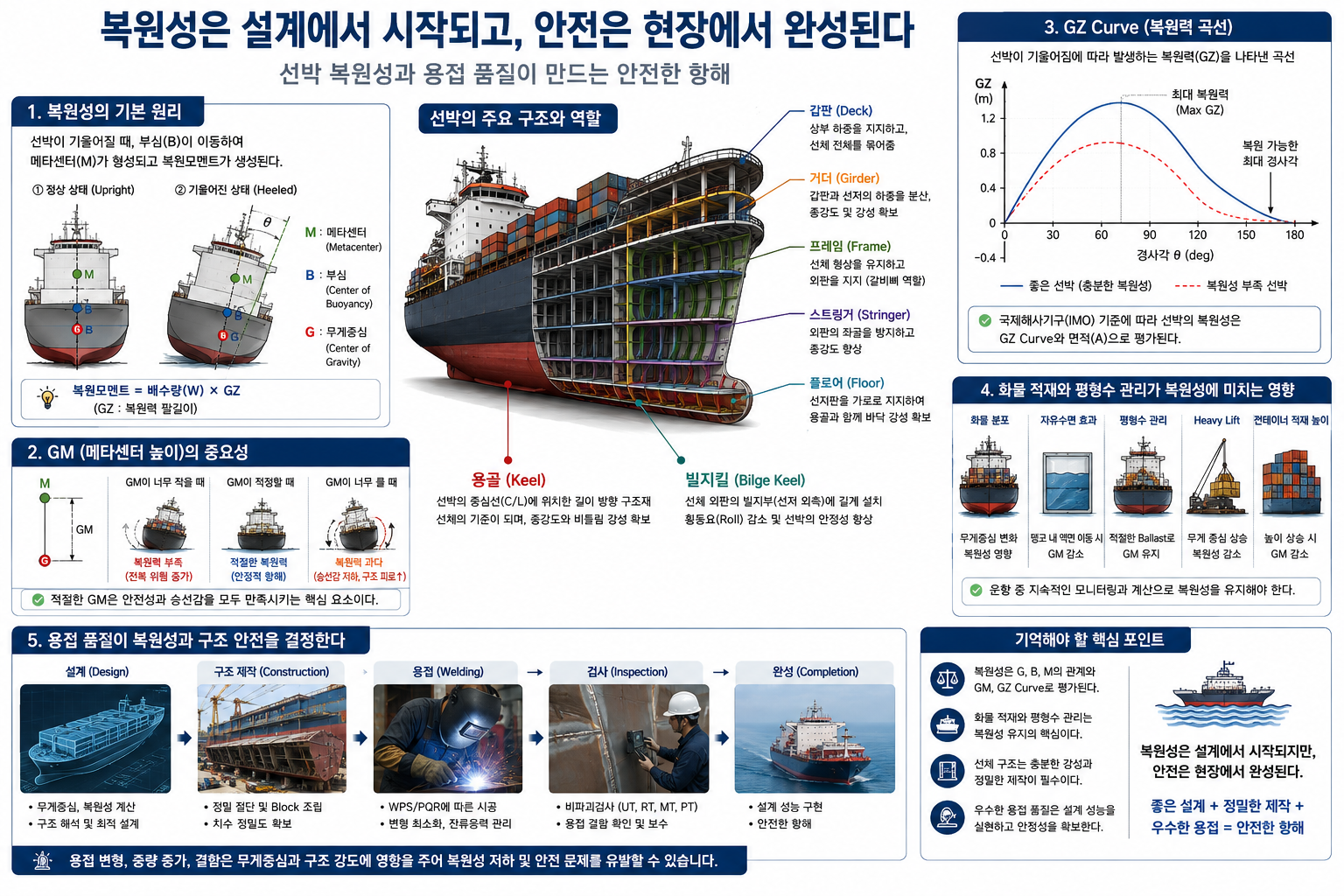

선박 복원성과 용접 품질이 만드는 안전한 항해
바다는 언제나 변합니다.
잔잔한 바다도 순식간에 거친 파도로 변하고, 거대한 선박은 끊임없이 흔들리고 기울어집니다. 그럼에도 수만 톤에 이르는 선박이 다시 균형을 되찾고 안전하게 항해할 수 있는 이유는 무엇일까요?
그 답은 복원성(Ship Stability) 에 있습니다.
복원성은 단순히 "배가 넘어지지 않는 능력"이 아닙니다. 선박 구조, 화물 적재, 평형수(Ballast), 그리고 정밀한 제작과 용접 기술이 함께 만들어내는 종합적인 안전 성능입니다.
복원성이란 무엇인가?
복원성이란 외부의 힘으로 선박이 기울어졌을 때 원래의 자세로 되돌아가려는 성질을 의미합니다.
파도, 바람, 화물 이동과 같은 외력이 작용하면 선박은 한쪽으로 기울어집니다.
이때 충분한 복원력이 없다면 기울어진 각도가 점점 커지고, 결국 전복이라는 심각한 사고로 이어질 수 있습니다.
따라서 복원성은 선박 안전을 결정하는 가장 중요한 요소 가운데 하나입니다.
선박 복원성의 핵심 3요소
복원성을 이해하려면 먼저 세 가지 기준점을 알아야 합니다.
무게중심(G, Center of Gravity)
선박 전체 무게가 집중되는 가상의 점입니다.
화물 적재 상태, 연료, 장비, 평형수 등에 따라 계속 변합니다.
무게중심이 높아질수록 선박은 쉽게 기울어집니다.
부심(B, Center of Buoyancy)
부력이 작용하는 중심입니다.
선박이 기울어질 때마다 부심 역시 이동하게 됩니다.
이 변화가 복원력을 만들어내는 핵심입니다.
메타센터(M, Metacenter)
선박이 작은 각도로 기울었을 때 부력 작용선이 만나는 가상의 점입니다.
메타센터는 복원성을 평가하는 가장 중요한 기준점입니다.
GM(Metacentric Height)이 중요한 이유
복원성을 이야기할 때 가장 많이 등장하는 값이 GM(Metacentric Height) 입니다.
GM은 메타센터(M)와 무게중심(G) 사이의 거리입니다.
GM이 클 경우
- 복원력이 크다.
- 기울어진 선박이 빠르게 원위치로 돌아온다.
- 안전성은 높지만 횡동요(Roll)가 빠르게 발생하여 승선감이 떨어질 수 있다.
GM이 너무 작은 경우
- 복원력이 부족하다.
- Roll이 느리지만 크게 발생한다.
- 심한 경우 전복 위험이 증가한다.
GM은 크기만 중요한 것이 아니다
GM이 지나치게 크면 선박은 매우 빠르게 좌우로 흔들립니다.
이는 화물과 승무원에게 큰 부담을 주며 구조물에도 반복적인 피로 하중을 증가시킵니다.
결국 중요한 것은 적절한 GM을 유지하는 것입니다.
GZ Curve는 선박의 안전성을 보여주는 그래프
복원성을 평가할 때 반드시 확인하는 것이 GZ Curve(Righting Arm Curve) 입니다.
이 그래프는 선박이 기울어질 때 얼마나 큰 복원모멘트를 발생시키는지를 나타냅니다.
GZ Curve를 통해
- 최대 복원력
- 복원 가능한 최대 경사각
- 동적 안정성(Dynamic Stability)
등을 평가할 수 있습니다.
국제해사기구(IMO)의 복원성 기준 역시 이러한 데이터를 기반으로 결정됩니다.
화물 적재는 복원성을 바꾼다
아무리 좋은 선박이라도 적재가 잘못되면 위험해질 수 있습니다.
복원성에 영향을 주는 대표적인 요소는 다음과 같습니다.
- 화물의 무게와 위치
- 컨테이너 적재 높이
- Ballast Water 관리
- Heavy Lift 작업
- Free Surface Effect(자유수면 효과)
특히 자유수면 효과는 탱크 내부의 액체가 이동하면서 무게중심을 변화시켜 복원성을 크게 감소시키는 대표적인 위험 요소입니다.
그래서 선박 운항에서는 화물 관리와 평형수 관리가 매우 중요합니다.
선박 구조도 복원성을 결정한다
복원성은 단순한 계산만으로 유지되지 않습니다.
선박 구조가 충분한 강성을 가져야 설계된 복원성을 유지할 수 있습니다.
대표적인 구조재는 다음과 같습니다.
용골(Keel)
선체 중심을 따라 설치되는 가장 중요한 종방향 구조재입니다.
선박의 척추 역할을 하며 종강도와 비틀림 강성을 확보합니다.
거더(Girder)
갑판과 선저에 설치되는 종방향 대형 보강재입니다.
선체 전체 하중을 분산시키고 굽힘 강도를 높입니다.
프레임(Frame)
선체를 가로 방향으로 지지하는 횡방향 구조재입니다.
외판을 지지하며 선체 형상을 유지하는 갈비뼈 역할을 합니다.
스트링거(Stringer)
길이 방향으로 설치되는 보강재입니다.
외판의 좌굴을 방지하고 종강도를 향상시킵니다.
빌지킬(Bilge Keel)
선체 외판의 빌지부 양측에 길게 설치되는 구조물입니다.
방향을 조종하는 장치가 아니라 좌우 횡동요(Roll)를 줄여 승선감과 안전성을 향상시키는 역할을 합니다.
용접이 복원성을 완성한다
복원성은 설계만으로 확보되지 않습니다.
조선소에서는 수백만 미터에 이르는 용접을 통해 하나의 선체를 완성합니다.
만약 제작 과정에서
- 용접 변형
- 수축
- 조립 오차
- 중량 증가
- 구조 정밀도 저하
가 발생한다면 설계된 무게중심과 구조 형상이 달라질 수 있습니다.
또한 용접 결함은 반복되는 파랑 하중 속에서 피로균열의 시작점이 되어 구조 신뢰성을 떨어뜨릴 수 있습니다.
그래서 조선소에서는 용접을 단순한 접합 작업이 아니라 설계 성능을 구현하는 핵심 공정으로 관리합니다.
WPS/PQR 관리, 용접사 자격관리, 비파괴검사(NDT), 치수 정밀도 관리, Traceability까지 엄격하게 관리하는 이유도 여기에 있습니다.
안전한 항해는 설계와 시공이 함께 만든다
복원성은 설계자의 계산만으로 완성되지 않습니다.
설계자는 무게중심과 메타센터를 계산하고,
생산기술자는 구조 정밀도를 확보하며,
용접사는 설계된 강도와 형상을 정확하게 구현합니다.
그리고 선급 검사와 품질 관리가 이를 검증합니다.
이 모든 과정이 하나로 연결될 때 비로소 선박은 거친 파도 속에서도 균형을 유지하며 안전하게 항해할 수 있습니다.
바다는 언제나 선박을 시험합니다.
그러나 그 시험을 이겨내는 것은 우수한 설계와 견고한 구조, 그리고 이를 현실로 완성하는 용접 기술입니다.
복원성은 설계에서 시작되지만, 안전은 현장에서 완성됩니다.
