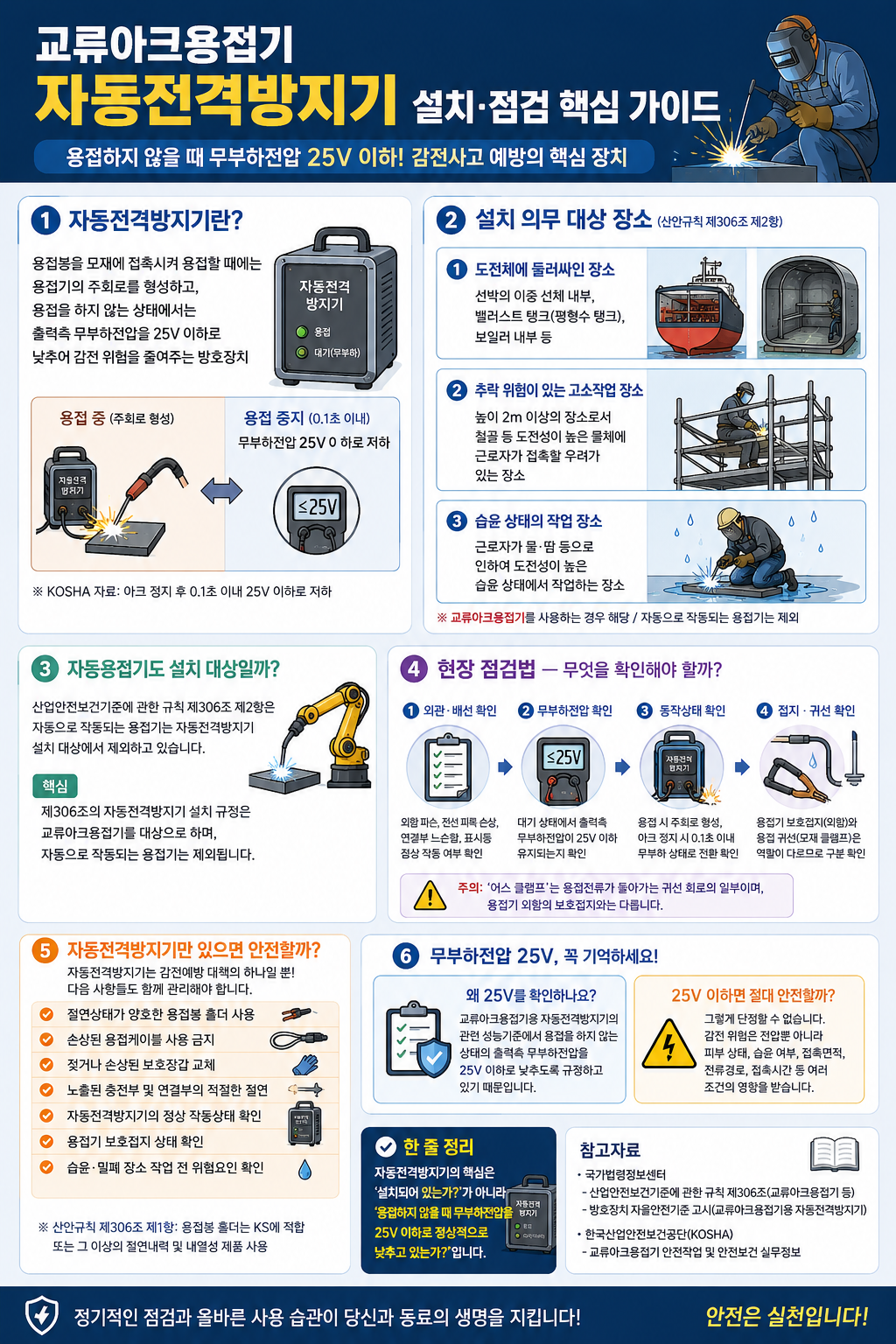

교류아크용접기 자동전격방지기 설치·점검 | 무부하전압 25V 기준



교류아크용접기는 용접을 하지 않는 무부하 상태에서도 출력측에 비교적 높은 전압이 발생할 수 있습니다. 특히 선박의 이중 선체 내부나 밸러스트 탱크처럼 사방이 철판으로 둘러싸인 장소, 땀이나 물기로 몸이 젖은 상태에서는 감전 위험이 더욱 커질 수 있습니다.

현장에서 중요한 것은 단순히 자동전격방지기를 설치했다는 사실이 아닙니다. 장치가 정상적으로 작동하고 있는지, 용접을 하지 않을 때 출력측 무부하전압이 기준에 맞게 낮아지는지를 확인하는 것이 중요합니다.

이번 글에서는 교류아크용접기 자동전격방지기의 역할부터 법적 설치 대상, 무부하전압 25V 기준, 그리고 현장에서 확인해야 할 점검사항까지 정리해보겠습니다.

자동전격방지기란 무엇인가

자동전격방지기는 용접봉을 모재에 접촉시켜 용접할 때에는 용접기의 주회로가 형성되도록 하고, 용접을 하지 않는 상태에서는 용접기 출력측의 무부하전압을 낮춰 감전 위험을 줄여주는 방호장치입니다.

여기서 무부하전압은 용접을 하지 않는 상태에서 용접기 출력측에 나타나는 전압을 말합니다.

자동전격방지기가 정상적으로 작동하면 용접을 하지 않는 상태에서 출력측 무부하전압을 25V 이하로 낮추도록 되어 있습니다.

관련 방호장치 기준에서도 교류아크용접기용 자동전격방지기를 용접봉의 조작에 따라 용접할 때에만 용접기의 주회로를 형성하고, 그 외에는 출력측 무부하전압을 25V 이하로 저하시키도록 작동하는 장치로 정의하고 있습니다.

시동시간과 지동시간

자동전격방지기를 이해할 때 함께 알아두면 좋은 용어가 시동시간과 지동시간입니다.

시동시간은 용접봉을 피용접물에 접촉시킨 후 전격방지기의 주접점이 닫힐 때까지의 시간을 말합니다.

지동시간은 용접기 출력측에 무부하전압이 발생한 후 주접점이 다시 개방될 때까지의 시간을 의미합니다.

한국산업안전보건공단(KOSHA)의 교류아크용접기 안전자료에서는 아크 발생이 정지되었을 때 0.1초 이내에 출력측 무부하전압을 25V 이하로 낮추는 장치로 설명하고 있습니다.

핵심: 자동전격방지기는 용접하지 않는 상태에서 용접기 출력측의 무부하전압을 25V 이하로 낮춰 감전 위험을 줄이는 방호장치입니다.

자동전격방지기 설치 의무 대상 장소

자동전격방지기를 모든 용접기에 무조건 설치해야 한다고 이해할 필요는 없습니다.

「산업안전보건기준에 관한 규칙」 제306조 제2항에서는 감전 위험이 높은 특정 장소에서 교류아크용접기를 사용하는 경우 자동전격방지기를 설치하도록 규정하고 있습니다.

• 선박의 이중 선체 내부, 밸러스트 탱크(평형수 탱크), 보일러 내부 등 도전체에 둘러싸인 장소
• 추락할 위험이 있는 높이 2m 이상의 장소로서 철골 등 도전성이 높은 물체에 근로자가 접촉할 우려가 있는 장소
• 근로자가 물·땀 등으로 인하여 도전성이 높은 습윤 상태에서 작업하는 장소

조선소에서는 첫 번째 조건에 해당하는 작업이 상당히 많습니다.

선박의 이중저 구조, 탱크 내부, 협소한 철 구조물 내부처럼 주변 대부분이 도전체인 장소에서는 작업자의 팔이나 어깨, 무릎 등이 철판과 접촉한 상태에서 용접하는 상황이 발생하기 쉽습니다.

여기에 작업복이나 장갑이 땀으로 젖어 있다면 감전 위험은 더욱 높아질 수 있습니다.

핵심: 이중 선체·밸러스트 탱크·보일러 내부, 특정 2m 이상 고소작업 장소, 습윤 상태의 작업 장소에서는 교류아크용접기에 자동전격방지기를 설치해야 합니다.

자동용접기도 설치 대상일까?

「산업안전보건기준에 관한 규칙」 제306조에서는 자동으로 작동되는 용접기는 자동전격방지기 설치 대상에서 제외하고 있습니다.

따라서 이 규정을 일반적인 로봇용접이나 완전 자동용접 설비까지 동일하게 적용해서는 안 됩니다.

다만 반자동 설비나 작업자가 용접부와 전기설비에 직접 접촉할 가능성이 있는 설비는 장비 구조와 작업방법에 따라 감전 위험요인을 별도로 평가해야 합니다.

핵심: 제306조의 자동전격방지기 설치 규정은 교류아크용접기를 대상으로 하며, 자동으로 작동되는 용접기는 제외됩니다.

현장 점검법 — 무엇을 확인해야 할까?

자동전격방지기는 설치되어 있다는 사실보다 정상적으로 작동하는지 확인하는 과정이 더 중요합니다.

현장에서는 다음 항목을 중심으로 확인하는 것이 좋습니다.

1) 외관과 배선 상태 확인

먼저 자동전격방지기 외함의 파손이나 변형 여부를 확인합니다.

전선의 피복이 벗겨져 있거나 케이블 연결부가 느슨하지 않은지, 단자가 노출되어 있지 않은지도 살펴봐야 합니다.

표시등이 설치된 제품이라면 제조사가 정한 방식에 따라 무부하 상태와 용접 상태에서 표시등이 정상적으로 작동하는지도 확인합니다.

2) 무부하전압 확인

전격방지기가 정상적인 대기 상태일 때 출력측 무부하전압이 25V 이하로 유지되는지 확인합니다.

다만 전압 측정은 단순히 작업자가 임의로 테스터기를 대보는 방식으로 접근하기보다 해당 설비와 전기측정에 대한 지식이 있는 사람이 제조사 점검방법과 사업장 전기안전 절차에 따라 적절한 측정기기를 사용하여 실시하는 것이 바람직합니다.

측정 결과 기준을 벗어나거나 전격방지기의 이상이 의심되는 경우에는 용접기 사용을 중지하고 장치 및 관련 회로를 점검해야 합니다.

3) 동작상태 확인

용접을 시작할 때 전격방지기가 정상적으로 동작하여 용접 전류가 공급되는지 확인하고, 용접을 중지했을 때 다시 무부하 상태로 정상 전환되는지를 확인합니다.

아크가 끊어진 이후에도 높은 출력전압이 계속 유지되거나 장치의 동작이 불안정하다면 정상적인 상태로 보아서는 안 됩니다.

4) 보호접지 상태 확인

용접기의 금속제 외함 등 보호접지가 필요한 부분은 관련 전기안전 기준에 따라 접지 상태가 정상적으로 유지되고 있는지 확인해야 합니다.

여기서 한 가지 주의해야 할 점이 있습니다.

현장에서 흔히 모재에 연결하는 귀선용 클램프를 ‘어스 클램프’라고 부르지만, 이것은 용접전류가 용접기로 돌아가는 용접 귀선 회로의 일부입니다.

용접기 외함의 감전 방지를 위한 보호접지와는 역할이 다르므로 두 개념을 혼동해서는 안 됩니다.

주의: 과거 자료에는 ‘제3종 접지’라는 표현이 많이 등장하지만, 현재 글에서는 특정 접지 종별을 단정하기보다 관련 전기설비 기준에 따른 보호접지 상태를 확인한다고 표현하는 것이 적절합니다.

점검 순서: 외함·배선 확인 → 무부하전압 확인 → 전격방지기 동작 확인 → 보호접지 및 용접 귀선 상태 확인

자동전격방지기만 있으면 감전이 막아질까?

자동전격방지기는 감전 위험을 크게 줄여주는 중요한 방호장치이지만, 이것 하나만으로 모든 감전 위험이 사라지는 것은 아닙니다.

특히 조선소처럼 철판과 철 구조물이 많은 작업장에서는 용접케이블 손상, 홀더 절연불량, 젖은 작업복이나 장갑, 부적절한 케이블 연결 등 여러 위험요인이 동시에 존재할 수 있습니다.

• 절연상태가 양호한 용접봉 홀더 사용
• 손상된 용접케이블 사용 금지
• 젖거나 손상된 보호장갑 교체
• 노출된 충전부 및 연결부의 적절한 절연
• 자동전격방지기의 정상 작동상태 확인
• 용접기 보호접지 상태 확인
• 습윤·밀폐 장소 작업 전 위험요인 확인

산업안전보건기준에 관한 규칙 제306조 제1항에서도 아크용접 등에 사용하는 용접봉 홀더는 한국산업표준에 적합하거나 그 이상의 절연내력 및 내열성을 갖춘 것을 사용하도록 규정하고 있습니다.

핵심: 자동전격방지기는 감전예방 대책의 하나입니다. 절연홀더, 케이블 관리, 보호접지, 보호구와 함께 관리해야 합니다.

자주 묻는 질문

Q. 자동전격방지기가 설치되어 있으면 무조건 안전한가요?

A. 아닙니다. 전격방지기는 무부하 상태의 출력전압을 낮춰 감전 위험을 줄이는 방호장치입니다. 용접케이블 손상, 홀더 절연불량, 보호접지 이상, 습윤 상태 등의 위험은 별도로 관리해야 합니다.



Q. 왜 25V를 확인하나요?

A. 교류아크용접기용 자동전격방지기의 관련 성능기준에서 용접을 하지 않는 상태의 출력측 무부하전압을 25V 이하로 낮추도록 규정하고 있기 때문입니다. 따라서 전격방지기의 정상작동 여부를 판단할 때 중요한 기준이 됩니다.



Q. 25V 이하면 절대 감전되지 않나요?

A. 그렇게 단정해서는 안 됩니다. 감전 위험은 전압뿐 아니라 피부 상태, 습윤 여부, 접촉면적, 전류가 흐르는 경로와 접촉시간 등 여러 조건의 영향을 받습니다. 25V 이하라는 기준은 자동전격방지기의 성능기준으로 이해하는 것이 적절합니다.



Q. 로봇용접이나 자동용접기도 자동전격방지기가 필요한가요?

A. 산업안전보건기준에 관한 규칙 제306조 제2항은 자동으로 작동되는 용접기를 자동전격방지기 설치 대상에서 제외하고 있습니다. 다만 설비의 형태와 작업자의 접촉 가능성에 따라 별도의 감전 예방조치가 필요할 수 있습니다.



Q. 모재에 연결하는 ‘어스 클램프’가 접지선인가요?

A. 엄밀히 말하면 다릅니다. 현장에서 ‘어스’라고 부르는 모재 연결 클램프는 용접전류가 용접기로 돌아가기 위한 귀선 회로의 일부입니다. 용접기의 금속제 외함 등을 감전으로부터 보호하기 위한 보호접지와는 기능이 다릅니다.



Q. 자동전격방지기는 얼마나 자주 확인해야 하나요?

A. 현장에서는 제조사의 점검기준과 사업장의 안전관리 기준에 따라 정기적으로 확인하고, 특히 밀폐·습윤 장소 등 감전위험이 높은 작업에 투입하기 전에는 장치의 외관과 작동상태를 확인하는 것이 중요합니다.

결론 — 설치보다 중요한 것은 정상 작동입니다

자동전격방지기는 교류아크용접 작업에서 감전 위험을 줄이기 위한 중요한 방호장치입니다.

특히 선박의 이중 선체 내부나 밸러스트 탱크처럼 도전체에 둘러싸인 장소, 추락 위험이 있는 일정한 고소작업 장소, 물이나 땀으로 인해 도전성이 높아진 작업환경에서는 더욱 중요합니다.

하지만 장치가 달려 있다는 이유만으로 안전하다고 생각해서는 안 됩니다.

외함과 배선은 정상인가?
무부하 상태에서 25V 이하로 떨어지는가?
전격방지기가 정상적으로 작동하는가?
용접기 보호접지와 용접 귀선은 정상인가?

이 네 가지를 함께 확인해야 합니다.

특히 조선소처럼 철 구조물이 밀집한 작업환경에서는 자동전격방지기뿐 아니라 절연성능이 확보된 홀더, 정상적인 용접케이블, 보호구, 보호접지와 작업환경 관리가 함께 이루어져야 실제 감전사고를 예방할 수 있습니다.

한 줄 정리: 자동전격방지기의 핵심은 ‘설치되어 있는가?’가 아니라 ‘용접하지 않을 때 무부하전압을 25V 이하로 정상적으로 낮추고 있는가?’입니다.



참고자료
· 국가법령정보센터 — 산업안전보건기준에 관한 규칙 제306조(교류아크용접기 등)
· 국가법령정보센터 — 방호장치 자율안전기준 고시(교류아크용접기용 자동전격방지기)
· 한국산업안전보건공단(KOSHA) — 교류아크용접기 안전작업 및 안전보건 실무정보

---
